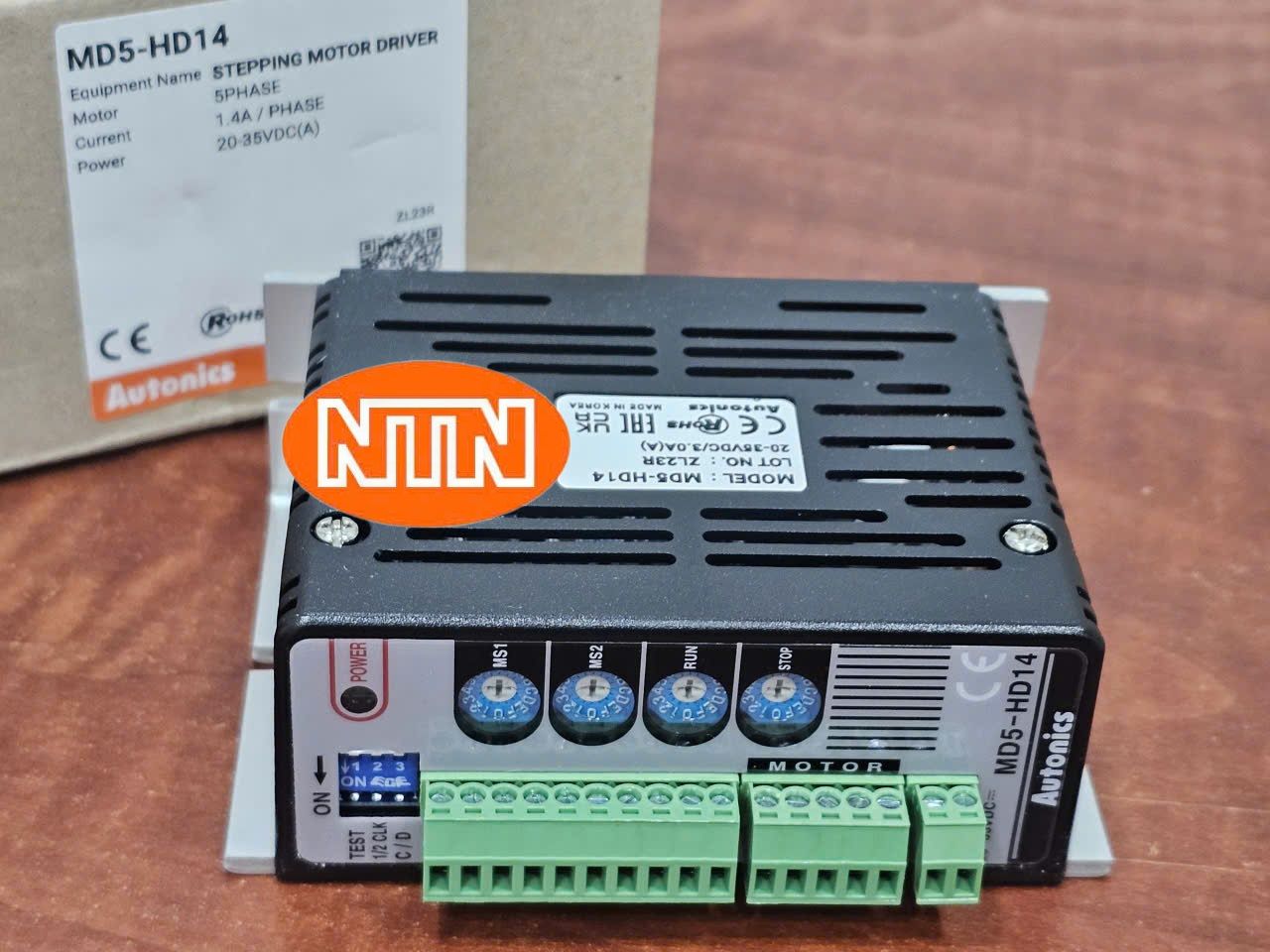

Bộ điều khiển động cơ bước AUTONICS MD5-HD14 Stepping Motor Driver
- Phương thức hoạt động : Điều khiển 5 dòng lưỡng cực
- Động cơ áp dụng : Động cơ bước 5 pha
- Độ phân giải : ĐỦ BƯỚC(1-division), NỬA BƯỚC(2-division), VI BƯỚC(4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250-division)
- Nguồn cấp : 20-35VDC
- Dòng Run tối đa : 1.4A/Pha
| Phương thức hoạt động | Điều khiển 5 dòng lưỡng cực |
|---|---|
| Động cơ áp dụng | Động cơ bước 5 pha |
| Độ phân giải | ĐỦ BƯỚC(1-division), NỬA BƯỚC(2-division), VI BƯỚC(4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250-division) |
| Nguồn cấp | 20-35VDC  |
| Dòng Run tối đa | 1.4A/Pha |
| Dòng tiêu thụ tối đa | 3A |
| Ngõ ra | Kích hoạt điểm 0 |
| Số trục | 1 trục |
| Đặc điểm xung ngõ vào_độ rộng xung | Min. 1㎲(CW, CCW), Min. 1ms(HOLD OFF) |
| Đặc điểm xung ngõ vào_Công suất | 50%(CW, CCW) |
| Đặc điểm xung ngõ vào_Thời gian tăng/giảm | Dưới 130ns (CW, CCW) |
| Đặc điểm xung ngõ vào_Điện áp ngõ vào xung | [H]: 4-8VDC , [L]: 0-0.5VDC |
| Đặc điểm xung ngõ vào_Dòng ngõ vào xung | 7.5-14mA(CW, CCW), 10-16mA(HOLD OFF, DIVISION SELECTION, ZERO OUT) |
| Đặc điểm xung ngõ vào_Tần số xung ngõ vào tối đa | Max. 500kHz(CW, CCW) |
| Môi trường_Nhiệt độ xung quanh | 0 đến 40℃, bảo quản: -10 đến 60℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
