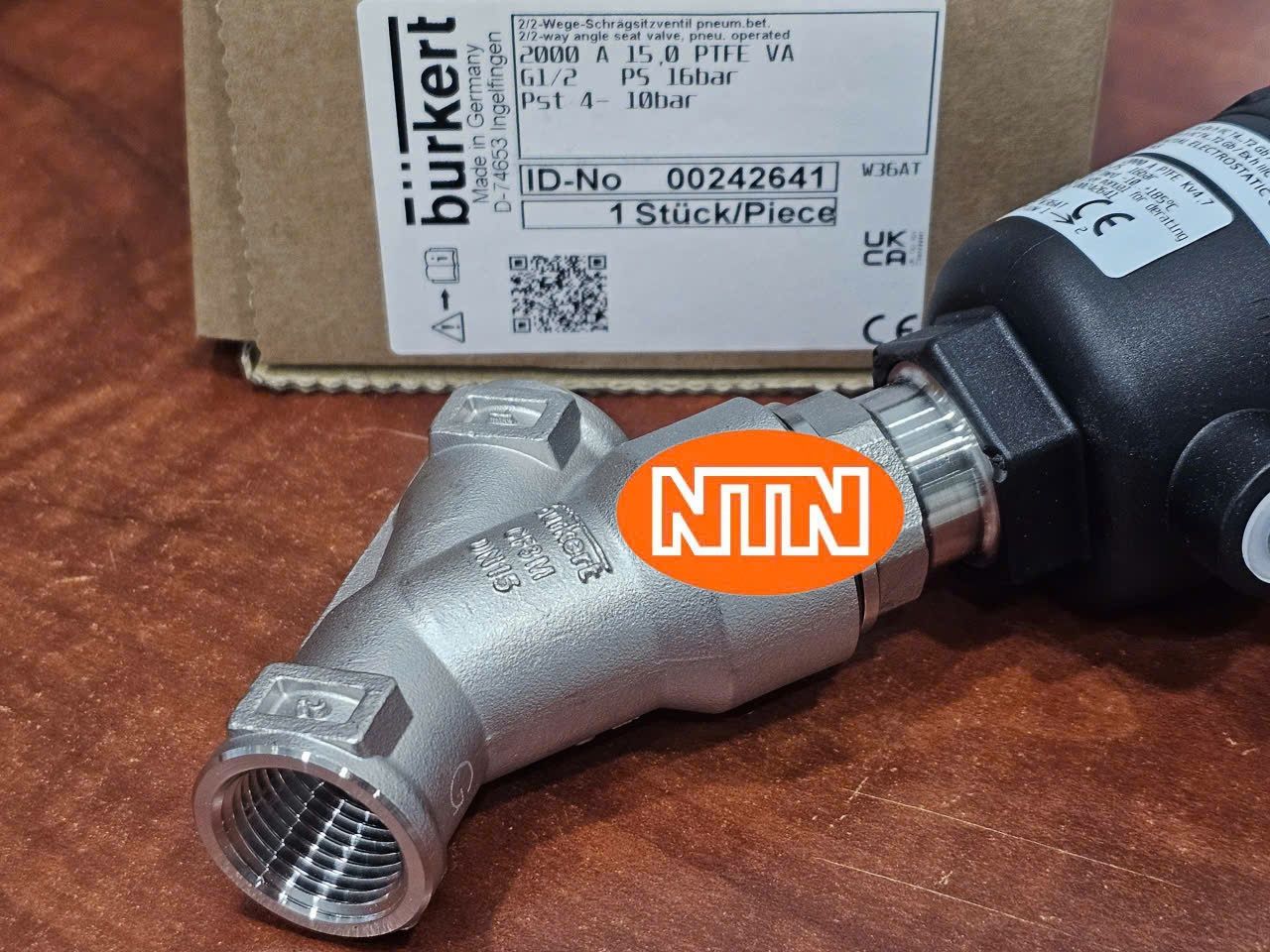

Van Y Xiên Điều Khiển Khí Nén 2/2 Ngả Bürkert 00242641 (Type 2000) – Thân Thép Không Gỉ / Đồng, Đưa Dòng Chảy Lưu Lượng Lớn, Kháng Áp Suất & Nhiệt Độ Cao Cho Hệ Thống Hơi Nước, Hóa Chất
Trong các hệ thống tiệt trùng nồi hơi (Autoclave), đường ống dẫn hơi nóng (Steam), hệ thống đóng chai thực phẩm – đồ uống và xử lý hóa chất công nghiệp, việc lựa chọn một bộ van đóng mở đường ống đòi hỏi tốc độ đáp ứng siêu nhanh, độ kín tuyệt đối và khả năng làm việc liên tục hàng triệu lần đóng mở (High cycle life). Các dòng van điện từ (Solenoid Valve) thông thường thường bị giới hạn bởi lưu lượng và dễ bị chập cháy cuộn coil khi gặp môi trường nhiệt độ cao.
Mã sản phẩm Bürkert 00242641 thuộc dòng van Y xiên nổi tiếng Type 2000 của tập đoàn Bürkert (Đức) – thương hiệu đi đầu thế giới về công nghệ điều khiển chất lưu. Van vận hành bằng tác động khí nén (Pneumatically Operated 2/2-Way Angle Seat Valve), thiết kế dạng góc xiên giúp giảm tối đa hiện tượng sụt áp (Low hydraulic resistance) và mang lại hệ số lưu lượng cao hơn nhiều so với van cầu truyền thống.
Giải mã chi tiết cấu trúc kỹ thuật từ mã hiệu Bürkert 00242641 (Type 2000 Rules)
Hệ thống mã Article Number của Bürkert bóc tách chi tiết các cấu hình vật liệu và nguyên lý hoạt động:
00242641: Định danh mã đặt hàng chính xác (Article No. / Order Code) từ nhà máy Bürkert Đức.
Type 2000: Dòng van Y xiên tác động đơn/kép tự động hóa cao cấp nhất của Bürkert.
Chức năng vận hành (Circuit Function A): Thường đóng (NC – Normally Closed by spring force) – Van tự động đóng chặt nhờ lực lò xo cơ học khi chưa có áp lực khí nén kích hoạt.
Cơ chế tản nhiệt & Chống nước: Đầu tác động khí nén (Actuator) làm bằng nhựa Polyamide (PA) hoặc Inox chịu nhiệt, cách ly hoàn toàn với dòng lưu chất bên trong ống.
Bảng thông số kỹ thuật cốt lõi (Xác thực từ tài liệu kỹ thuật Bürkert Fluid Control Systems)
| Thuộc tính đặc tính | Giá trị cấu hình chi tiết của thiết bị Bürkert |
| Model / Mã đặt hàng | 00242641 / Type 2000 |
| Thương hiệu | Bürkert (Đức) |
| Loại van | Van Y xiên 2/2 ngả điều khiển bằng khí nén (2/2-Way Angle Seat Valve) |
| Chức năng điều khiển | NC (Thường đóng – Normally Closed) |
| Vật liệu thân van (Body) | Thép không gỉ 316L (Stainless Steel) hoặc Đồng đỏ (Gunmetal) |
| Vật liệu đĩa giắc / Gioăng làm kín | PTFE (Teflon) – Chịu nhiệt & kháng hóa chất cao |
| Chất liệu đầu khí nén (Actuator) | Polyamide (PA) chất lượng cao |
| Kích thước đường ống (DN) | Chuẩn kết nối ren (Threaded Port G / NPT) |
| Môi chất vận hành | Hơi nước (Steam), Nước nóng, Khí nén, Cồn, Hóa chất, Dầu công nghiệp |
| Dải nhiệt độ môi chất | -10 C – +185 C |
| Áp suất làm việc tối đa | Lên tới 16 bar (PN16) |
| Nguồn khí nén điều khiển | Khí nén khô 4.5 – 10 bar (Cổng nối khí G 1/4″) |
ĐỒNG BỘ DANH MỤC VẬT TƯ (BOM) & THIẾT BỊ ĐIỀU KHIỂN ĐI CÈM
Để tích hợp van Y xiên Bürkert 00242641 vào tủ điện tự động hóa, danh mục vật tư đồng bộ bao gồm:
Van điện từ khí nén Namur / Pilot Valve (Cấp khí điều khiển):
Van điện từ 3/2 ngả đóng mở khí nén chính hãng Bürkert như Type 6012, Type 6014 hoặc Type 6519 (Nguồn coil 24VDC / 220VAC) cắm trực tiếp vào cổng khí G1/4″ của van 00242641.
Bộ báo vị trí hành trình (Position Feedback / Limit Switch Box):
Đầu báo vị trí phản hồi trạng thái Đóng/Mở dạng công tắc hành trình mã Bürkert Type 8697 hoặc Type 8645 gắn phía trên đỉnh xilanh van.
Bộ điều khiển tuyến tính (Positioner – Dành cho van điều tiết):
Nếu cần điều tiết lưu lượng hơi nóng/nước theo tín hiệu 4 – 20 mA, van có thể kết hợp với bộ định vị góc mở thông minh Bürkert Type 8692 / 8693 TopControl.
FAQ (CÂU HỎI THƯỜNG GẶP CỦA KỸ SƯ CƠ ĐIỆN)
Q: Tôi có thể sử dụng van Bürkert 00242641 cho hệ thống đường ống hơi nóng (Steam) ở nhiệt độ 170°C được không?
A: HOÀN TOÀN ĐƯỢC. Van Bürkert Type 2000 mã 00242641 sử dụng đĩa gioăng làm kín bằng chất liệu PTFE (Teflon) chịu nhiệt độ cao cực kỳ bền bỉ. Van thiết kế chuyên dụng chịu được môi trường hơi nước bão hòa (Saturated Steam) lên tới $185^\circ\text{C}$ ở áp suất làm việc liên tục mà không lo bị mủn hay chai cứng gioăng.
Q: Khi van Bürkert 00242641 bị xì lưu chất ở phần cổ ty van (Gland packing), tôi có cần phải thay thế nguyên bộ van mới không?
A: KHÔNG CẦN. Bürkert thiết kế dòng van Type 2000 theo dạng mô-đun tháo rời rất thông minh. Bộ gioăng tự điều chỉnh (Self-adjusting gland packing) ở cổ ty van có thể dễ dàng tháo ra và thay thế bằng Bộ kit gioăng bảo trì (Seal Kit) chính hãng Bürkert với chi phí cực kỳ tiết kiệm mà không cần phải cắt tháo bỏ thân van khỏi hệ thống đường ống.
