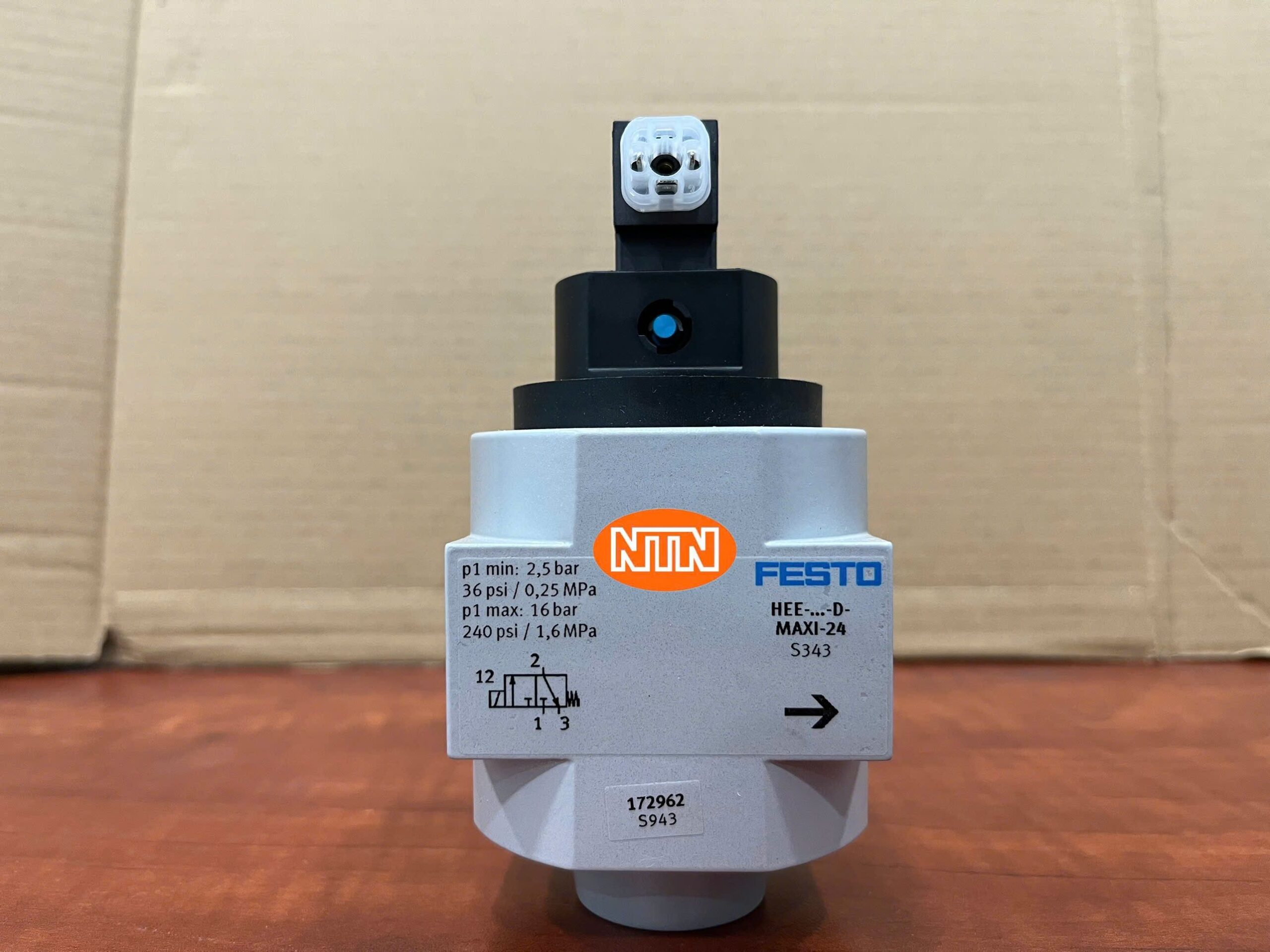

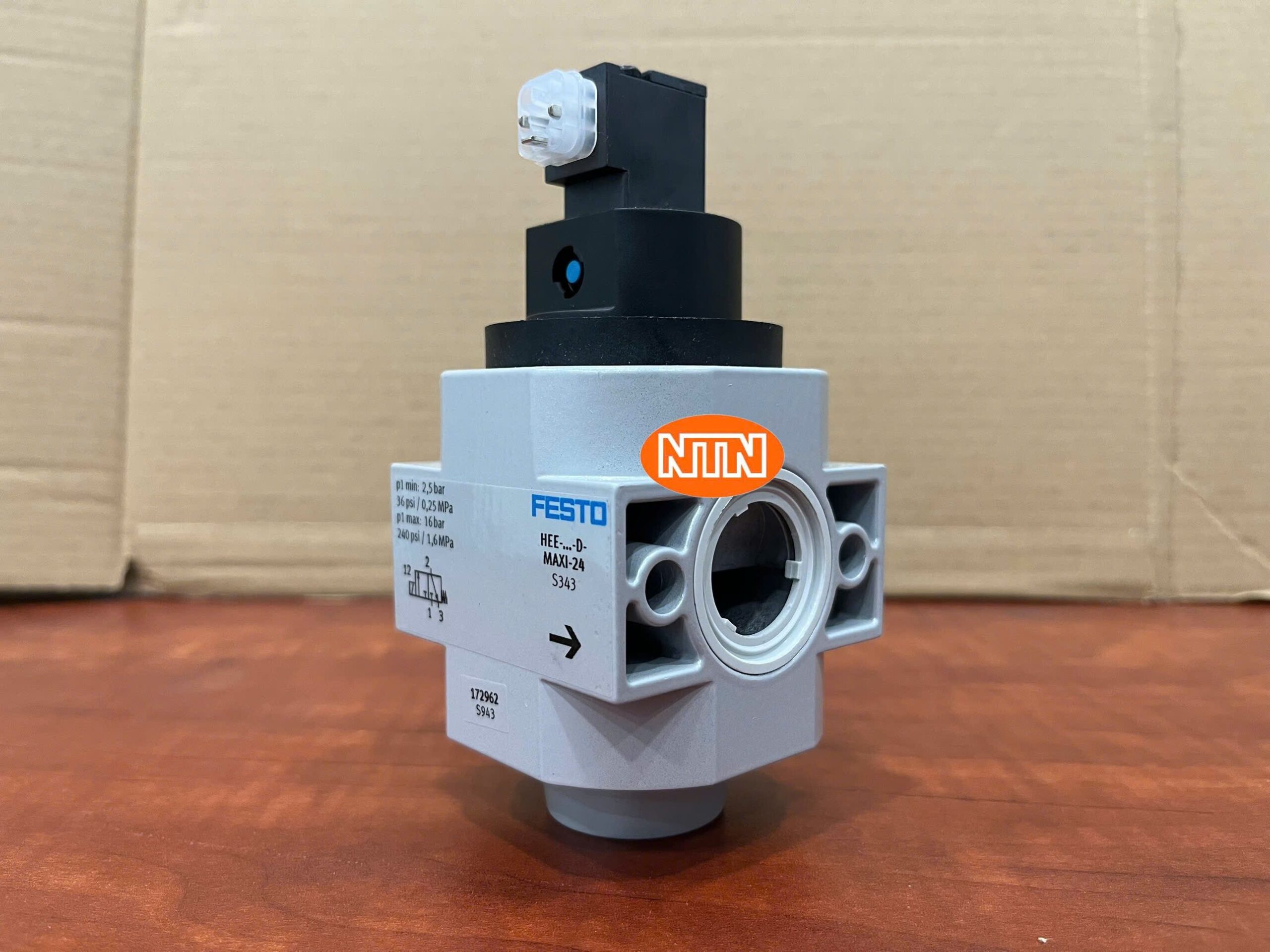

Mô tả sản phẩm Van bật tắt Festo HEE-D-MAXI-24
Van bật tắt Festo HEE-D-MAXI-24 (172962) là một van điện từ tác động bằng điện (Electrical actuation), có cấu trúc van trượt pít-tông (Piston gate valve) với chức năng van 3/2-way, đóng, đơn ổn định (3/2, closed, monostable). Van này thường đóng ở trạng thái không có điện và mở khi được cấp nguồn 24 VDC. Chữ MAXI trong mã sản phẩm cho thấy van có lưu lượng lớn, phù hợp với các hệ thống khí nén công suất cao. Thiết bị được thiết kế với độ bền và khả năng chống ăn mòn vừa phải (CRC 2), và có khả năng hoạt động liên tục với chu kỳ nhiệm vụ 100% (Duty cycle 100%).
Đặc điểm nổi bật
- Chức năng 3/2-way: Cho phép ngắt dòng khí chính (từ cổng 1 sang cổng 2) và xả áp suất dư ở cổng 2, đảm bảo an toàn.
- Tác động bằng điện 24 VDC: Dễ dàng tích hợp vào hệ thống điều khiển PLC/điện tử.
- Cấu trúc van trượt pít-tông: Đảm bảo hoạt động ổn định và tin cậy.
- Giới hạn áp suất rộng: Hoạt động trong dải áp suất từ 2.5 bar đến 16 bar.
- Lưu lượng lớn (MAXI): Thích hợp cho các đường ống chính hoặc các nhánh cần lưu lượng khí cao.
Specification
| Thông số | Giá trị |
| Chức năng van | 3/2, closed, monostable (3/2-way, đóng, đơn ổn định) |
| Kiểu tác động | Electrical (Bằng điện) |
| Cấu trúc van | Piston gate valve (Van trượt pít-tông) |
| Áp suất vận hành | 2.5 bar … 16 bar (0.25 MPa … 1.6 MPa) |
| Cuộn dây (Coil) | 24 V DC; 2.5 W |
| Chu kỳ nhiệm vụ | 100% |
| Kết nối khí nén (Cổng 3) | G3/8 |
| Kết nối điện | Form C Plug (theo DIN EN 175301-803) |
| Môi chất | Compressed air (Khí nén đã nén) theo ISO 8573-1:2010 [7:4:4], Khí trơ |
| Chất liệu gioăng làm kín | NBR |
| Chất liệu thân van | Die-cast aluminum (Nhôm đúc) |
| Cấp độ chống ăn mòn (CRC) | 2 – Moderate corrosion stress |
| Nhiệt độ môi trường | −10∘C…60∘C |
