Van Khí Nén Tác Động Cơ Học Festo V/O-3-1/8 – Thiết Kế Đầu Ty Đẩy Siêu Bền, Giải Pháp Cảm Biến Hành Trình Bằng Thuần Khí Nén
Trong các hệ thống tự động hóa nhà máy, đồ gá thử nghiệm (Jig) hoặc các môi trường đặc biệt yêu cầu an toàn chống cháy nổ tuyệt đối (như xưởng sơn, hóa chất), việc sử dụng cảm biến điện hay van điện từ luôn tiềm ẩn rủi ro phát tia lửa điện. Giải pháp thay thế hoàn hảo nhất chính là xây dựng hệ thống logic điều khiển bằng thuần khí nén (Pneumatic Logic). Dòng van tác động cơ học bằng đầu ty đẩy (Stem Actuated Valve) thuộc sê-ri Classic của Festo (Đức) là thiết bị phần cứng cốt lõi phục vụ bài toán này.

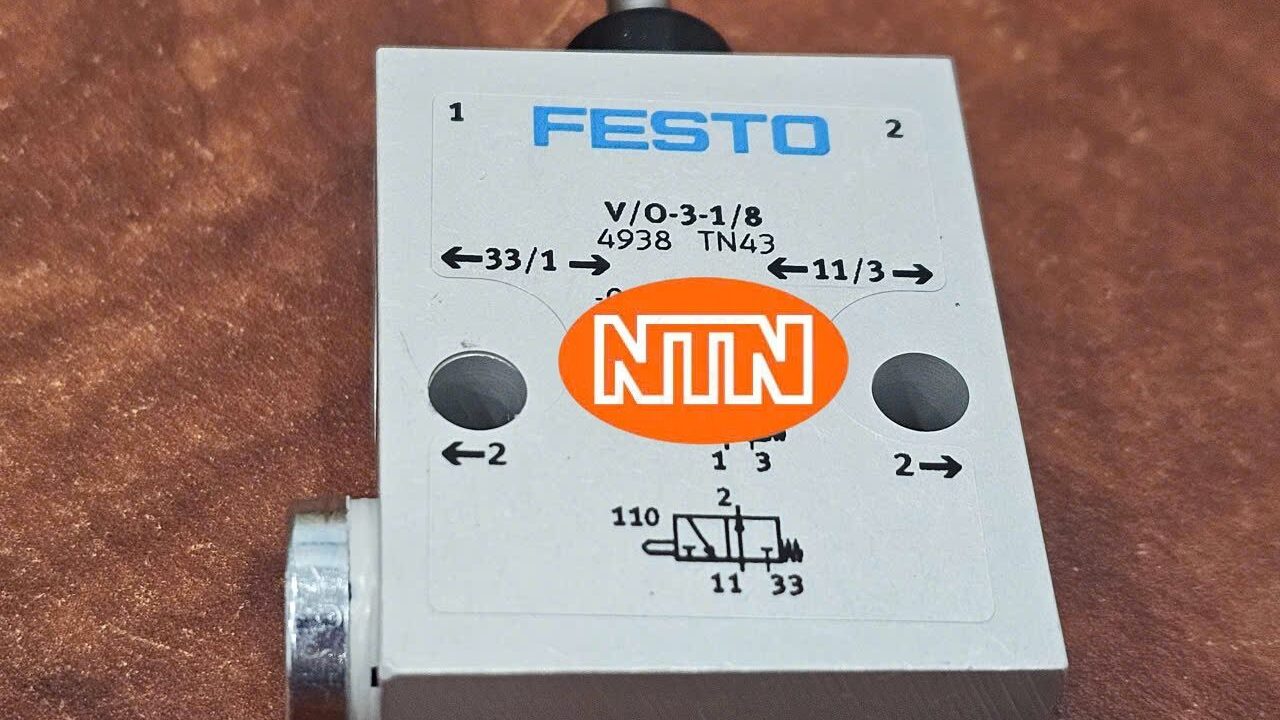

Mã sản phẩm Festo V/O-3-1/8 là dòng van cơ 3 cổng 2 vị trí (3/2-way), vận hành thông qua một đầu piston/ty đẩy kim loại nhỏ gọn. Khi có cơ cấu cơ khí (như tấm cam trên xi lanh hoặc phôi gá) nhấn vào đầu ty, van sẽ lập tức chuyển trạng thái đường khí, đóng vai trò như một công tắc hành trình bằng cơ nhưng xuất tín hiệu bằng áp suất khí nén thay vì dòng điện.
Giải mã chi tiết cấu trúc kỹ thuật từ mã hiệu Festo V/O-3-1/8
Ký hiệu của dòng van cổ điển Festo mang tính trực quan rất cao về mặt chức năng:
V/O (Chức năng kép – Convertible Function): Điểm đặc biệt nhất của mã này. Chữ “V” đại diện cho Thường Đóng (NC – Normally Closed) và “O” đại diện cho Thường Mở (NO – Normally Open). Sự kết hợp dấu gạch chéo V/O khẳng định đây là dòng van đa năng, người dùng có thể tự quyết định cấu hình van là NC hay NO tùy thuộc vào cách lựa chọn cổng cấp khí đầu vào.
3 (Số cổng – Number of Ports): Van thiết kế dạng 3 cổng (Cổng cấp nguồn 1, Cổng làm việc 2, Cổng xả 3), cấu trúc 2 vị trí đóng/mở dứt khoát.
1/8 (Kích thước ren – Port Size): Cả 3 cổng khí đều sử dụng chuẩn ren G1/8 hệ tiêu chuẩn châu Âu, kết nối chặt chẽ và thông dụng với các đầu nối cắm nhanh hiện nay.
Bảng thông số kỹ thuật cốt lõi (Xác thực từ tài liệu kỹ thuật Festo)
| Thuộc tính đặc tính | Giá trị cấu hình chi tiết của thiết bị Festo |
| Model hệ thống | V/O-3-1/8 |
| Thương hiệu | Festo (Đức) |
| Kiểu tác động (Actuation) | Tác động cơ học bằng đầu ty đẩy (Stem / Plunger) |
| Chức năng dòng van | 3/2-way, có thể chuyển đổi NC hoặc NO |
| Kích thước cổng kết nối | G 1/8″ |
| Lưu lượng dòng tiêu chuẩn | ~ 140 L/min đến 200 L/min |
| Dải áp suất vận hành | 0 đến 8 bar (Một số phiên bản hỗ trợ chạy chân không) |
| Lực tác động tối thiểu | Tinh chỉnh lò xo cơ học nhẹ, nhạy |
| Vật liệu cấu thành chính | Thân hợp kim nhôm đúc Anode, lõi ty bằng thép không gỉ |
| Môi chất vận hành | Khí nén sạch lọc tinh, cho phép tra dầu hoặc không |
ƯU ĐIỂM CƠ KHÍ NỔI BẬT CỦA DÒNG VAN CLASSIC FESTO
Cấu trúc van đĩa (Poppet Valve) chống rò rỉ: Thay vì sử dụng lõi trượt Spool bọc gioăng cao su dễ bị xước khi gặp bụi cát, Festo V/O-3-1/8 sử dụng kết cấu đóng ngắt dạng đĩa đệm phẳng (Poppet). Khi ty bị nhấn xuống, đĩa van sẽ ép chặt vào bệ đỡ, giúp chặn khí cực kỳ kín. Kết cấu này có khả năng tự làm sạch cặn bẩn bám trên bề mặt tiếp xúc, duy trì độ kín khí hoàn hảo suốt hàng triệu chu kỳ bấm.
Khả năng tích hợp đa dạng đầu nút nhấn: Đầu ty đẩy của van được thiết kế với kích thước chuẩn xác. Ngoài việc để các thanh gạt cơ khí tác động trực tiếp, kỹ sư có thể lắp nối thêm các module đầu nút nhấn ngoài của Festo (như nút nhấn nhô, nút nhấn nấm dừng khẩn cấp, hoặc cần gạt con lăn xoay) để biến thiết bị thành một nút nhấn bảng điều khiển khí nén chuyên nghiệp.
FAQ (CÂU HỎI THƯỜNG GẶP TRONG ĐẤU NỐI & THIẾT KẾ)
Q: Làm thế nào để cấu hình mã V/O-3-1/8 thành van Thường Đóng (NC) hoặc Thường Mở (NO)? Tôi cần đấu dây ống khí vào các cổng như thế nào?
A: Trên thân van Festo sẽ dập chìm các số định danh cổng tiêu chuẩn (1, 2, 3). Cách đấu nối để thay đổi chức năng như sau:
Cấu hình Thường Đóng (NC): Cấp nguồn khí tổng (Air supply) vào Cổng 1. Nối đường khí dẫn ra xi lanh hoặc van điều khiển vào Cổng 2. Cổng 3 lắp cục giảm âm để xả khí. Ở trạng thái tự nhiên (chưa nhấn ty), khí từ cổng 1 bị chặn lại, cổng 2 thông ra cổng 3 xả sạch khí. Khi nhấn ty, cổng 1 thông sang cổng 2, van cấp khí ra ngoài.
Cấu hình Thường Mở (NO): Đảo ngược lại, cấp nguồn khí tổng vào Cổng 3. Nối đường khí ra vào Cổng 2. Cổng 1 lúc này đóng vai trò là cổng xả (lắp giảm âm). Ở trạng thái tự nhiên, khí từ cổng 3 sẽ thông thẳng sang cổng 2 để cấp khí liên tục. Khi có lực nhấn ty, đường khí cấp từ cổng 3 bị khóa chặt, cổng 2 thông ra cổng 1 để xả áp.
Q: Lực cần thiết để nhấn chìm đầu ty của van V/O-3-1/8 là bao nhiêu? Ty xi lanh nhỏ đẩy vào có sợ bị gãy đầu ty van không?
A: Lực tác động cơ học để kích hoạt van khá nhỏ (phụ thuộc vào áp suất khí cấp vào, thường dao động xung quanh dải vài chục Newton), đảm bảo các cơ cấu thanh gạt nhẹ đều có thể kích van mượt mà. Lõi ty đẩy của Festo được làm bằng thép không gỉ cường lực, chịu được lực ép dọc trục rất lớn. Tuy nhiên, khi thiết kế cơ khí, bạn cần lưu ý tránh lực tác động chéo hoặc lực cắt ngang hông ty. Nếu thanh gạt của bạn di chuyển theo phương ngang vuông góc với van, bạn bắt buộc phải lắp thêm phụ kiện đầu con lăn (Roller lever) để chuyển lực vuốt ngang thành lực ép dọc trục, tránh làm cong vênh trục ty van.
