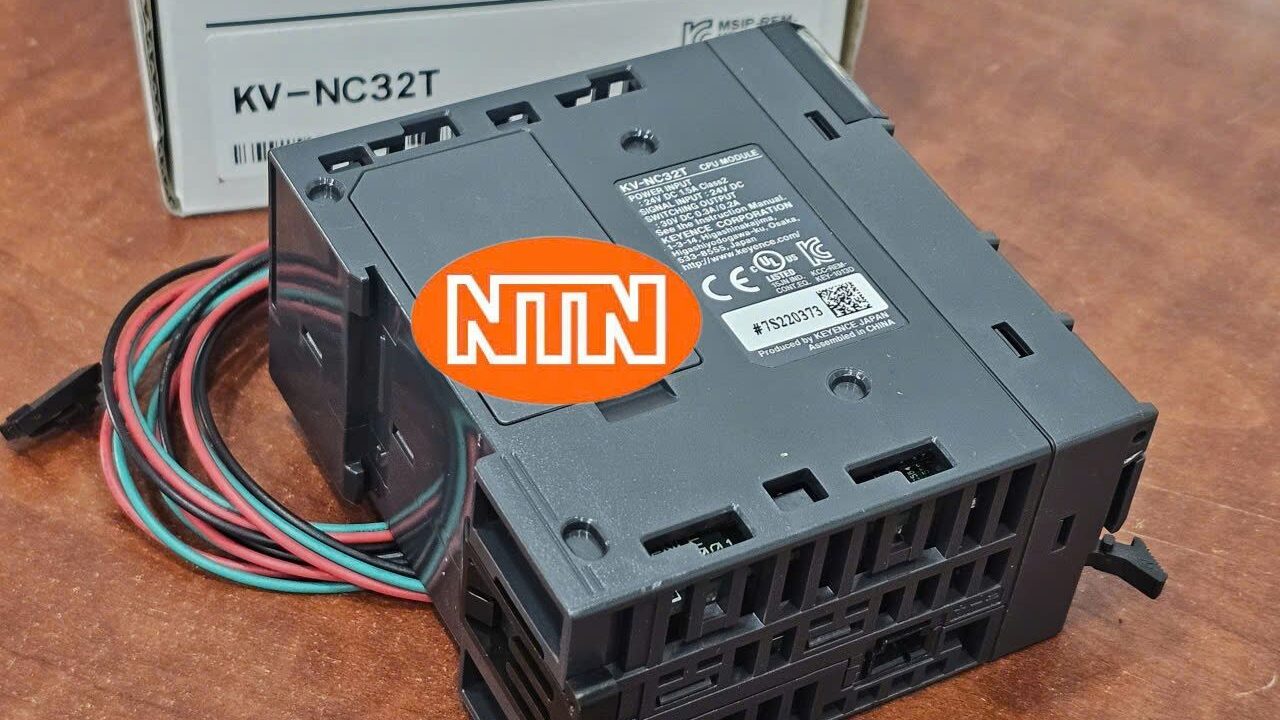

Bộ Điều Khiển Lập Trình PLC Keyence KV-NC32T – Dòng KV Nano Compact 32 I/O (16 Input / 16 Output Transistor Sink), Nguồn 24VDC, Tốc Độ Xử Lý Siêu Tốc & Tích Hợp Phát Xung Tốc Độ Cao
Trong ngành tự động hóa công nghiệp đòi hỏi hiệu suất cao nhưng tối ưu không gian tủ điện, dòng PLC vi mô KV Nano Series thuộc tập đoàn Keyence (Nhật Bản) được đánh giá là một trong những nền tảng điều khiển mạnh mẽ nhất. Dòng KV Nano kết hợp kích thước nhỏ gọn của một khối PLC compact với tốc độ xử lý và khả năng mở rộng linh hoạt tương đương các dòng PLC dạng module cao cấp.
Mã sản phẩm Keyence KV-NC32T là khối vi xử lý trung tâm (CPU Main Unit) tích hợp sẵn 32 điểm I/O (16 ngõ vào số / 16 ngõ ra Transistor dạng Sink/NPN). Với tốc độ lệnh cơ bản chỉ 0.035s (35 ns), thiết bị đáp ứng hoàn hảo các ứng dụng điều khiển máy đóng gói, máy lắp ráp tự động, hệ thống phân loại và điều khiển động cơ bước/servo qua xung tần số cao.
Giải mã chi tiết cấu trúc kỹ thuật từ mã hiệu Keyence KV-NC32T (Series Rules)
Hệ thống ký hiệu sản phẩm của Keyence phân tích cấu hình phần cứng:
KV: Dòng thiết bị điều khiển lập trình PLC (Programmable Logic Controller) của Keyence.
NC: Dòng KV Nano dạng khối vi mô siêu nhỏ gọn (Compact Nano Series).
32: Tổng số điểm Vào/Ra (I/O Points) tích hợp sẵn trên khối CPU = 32 điểm.
T: Ngõ ra số dạng Transistor kích âm (Sink / NPN Type).
Bảng thông số kỹ thuật cốt lõi (Xác thực từ tài liệu kỹ thuật Keyence Corporation Japan)
| Thuộc tính đặc tính | Giá trị cấu hình chi tiết của thiết bị Keyence |
| Model / Mã sản phẩm | KV-NC32T |
| Thương hiệu | Keyence (Nhật Bản – Japan) |
| Dòng sản phẩm | KV Nano Series (Compact CPU Unit) |
| Điện áp nguồn cấp | 24 VDC ( 10\%) |
| Tổng số điểm I/O | 32 điểm (16 Input / 16 Output) |
| Cấu hình ngõ vào (Input) | 16 ngõ vào 24 VDC (Hỗ trợ ngõ vào đếm tốc độ cao) |
| Cấu hình ngõ ra (Output) | 16 ngõ ra Transistor Sink (NPN), dòng tải 0.5 A/điểm |
| Dung lượng chương trình | 32,000 bước lệnh (Steps) |
| Tốc độ xử lý lệnh | 0.035s (Lệnh cơ bản LD) |
| Đếm tốc độ cao (HSC) | Tích hợp ngõ vào đếm tối đa 100 kHz (4 trục) |
| Phát xung vị trí (PTO) | Tích hợp ngõ ra phát xung tốc độ cao 100 kHz (Tối đa 2-4 trục) |
| Cổng giao tiếp mặc định | Cổng USB (Lập trình), Cổng truyền thông RS-232C tích hợp |
| Khả năng mở rộng | Kết nối tối đa 8-16 module mở rộng KV-NC (Analog, I/O, Temp, Fieldbus) |
| Phần mềm lập trình | KV STUDIO (Hỗ trợ Ladder, Script, Functional Block) |
| Nhiệt độ vận hành | 0 C : 55 C (Không đóng băng) |
ĐỒNG BỘ DANH MỤC VẬT TƯ (BOM) & PHỤ KIỆN THAY THẾ / MỞ RỘNG
Để thiết lập hoàn chỉnh hệ thống điều khiển tự động với PLC Keyence KV-NC32T, danh mục thiết bị phụ trợ đồng bộ bao gồm:
Phần mềm lập trình PLC:
Phần mềm bản quyền Keyence: Mã KV STUDIO (KV-H10W).
Cáp kết nối & Lập trình (Programming Cable):
Cáp kết nối máy tính qua cổng USB chuẩn B hoặc cáp chuyển đổi RS-232C.
Module mở rộng ngõ Vào/Ra (I/O Extension Modules):
Module ngõ vào số: Mã KV-NC16EX (16 In) hoặc KV-NC32EX (32 In).
Module ngõ ra Transistor: Mã KV-NC16ET (16 Out Sink) hoặc KV-NC16ETP (16 Out Source).
Module ngõ ra Rơ-le: Mã KV-NC8ER / KV-NC16ER.
Module tín hiệu Tương tự & Nhiệt độ (Analog & Temp Modules):
Module ngõ vào Analog: Mã KV-NC4AD (4 kênh 0 : 10V 4 : 20 mA).
Module ngõ ra Analog: Mã KV-NC2DA (2 kênh Output).
Module đọc can nhiệt: Mã KV-NC4TP (Thermocuople/Pt100).
Module truyền thông công nghiệp (Communication Modules):
Module truyền thông mạng EtherNet/IP: Mã KV-NC1EP.
Module truyền thông RS-422A/RS-485: Mã KV-NC11.
FAQ (CÂU HỎI THƯỜNG GẶP CỦA KỸ SƯ BẢO TRÌ)
Q: Sự khác biệt cốt lõi giữa hai mã PLC Keyence KV-NC32T và Keyence KV-NC32TP là gì?
A: Ký tự “P” ở cuối mã quyết định kiểu đấu nối mạch ngõ ra Transistor:
KV-NC32T (Transistor Sink / NPN): Khi ngõ ra kích ON, chân ngõ ra sẽ nối về 0 VDC (GND). Tải được nối giữa cực Dương (+24 VDC) và chân ngõ ra PLC. Đây là chuẩn đấu nối phổ biến tại thị trường châu Á.
KV-NC32TP (Transistor Source / PNP): Khi ngõ ra kích ON, chân ngõ ra sẽ xuất điện áp +24 VDC. Tải được nối giữa chân ngõ ra PLC và cực Âm (0 VDC). Chuẩn này phổ biến trong các tiêu chuẩn máy móc châu Âu (CE).
Q: Làm thế nào để sao lưu (Backup) hoặc nạp lại chương trình cho PLC KV-NC32T khi thay thế CPU mới?
A:
Kết nối máy tính có cài đặt phần mềm KV STUDIO với cổng USB trên thân PLC KV-NC32T.
Trên KV STUDIO, chọn
Monitor/Read from PLCđể đọc toàn bộ chương trình Ladder, cấu hình tham số và dữ liệu ô nhớ (Device memory) từ PLC cũ về máy tính.Thay thế khối CPU mới, kết nối cáp USB và chọn
Transfer to PLCđể nạp lại chương trình sang CPU mới.
