Koganei CCDAS12×100
Xi lanh khí nén compact block (Jig Cylinder CC series – phiên bản cải tiến của dòng C). Đây là model dài hơn so với CCDAS12×100, với nắp bảo vệ (cover) ở 2 đầu và rãnh cảm biến cải tiến, dùng cho hành trình dài trong jig kẹp và lắp ráp tự động.
Đặc điểm nổi bật
- Có nắp đậy 2 đầu (cover type) → chống bụi, va đập tốt hơn.
- Rãnh gắn cảm biến ZE series sâu và chắc chắn.
- Siêu nhỏ gọn, chống stick-slip, hoạt động mượt ở tốc độ thấp.
- Áp suất 0.06 – 1.0 MPa, tốc độ 50-500 mm/s.
- Thân nhôm anodized + nắp nhựa kỹ thuật cao cấp.
Ứng dụng
- Jig kẹp linh kiện điện tử, PCB (Samsung, LG, Canon…).
- Máy pick-and-place, dán nhãn tốc độ cao với hành trình dài.
- Đẩy phôi trong lắp ráp tự động.
- Robot mini, kiểm tra quang học AOI.
Specification
| Thông số | Giá trị |
|---|---|
| Bore × Stroke | 12 mm × 100 mm |
| Loại | Double-acting |
| Áp suất làm việc | 0.06 – 1.0 MPa |
| Tốc độ piston | 50 – 500 mm/s |
| Lực đẩy (0.5 MPa) | ≈ 56 N |
| Lực kéo (0.5 MPa) | ≈ 45 N |
| Trọng lượng cơ bản | ≈ 140 – 160 g |
| Kích thước tổng (DxRxC) | ≈ 25 × 25 × 140 mm (khi thu về) |
| Cổng khí | M5 × 0.8 |

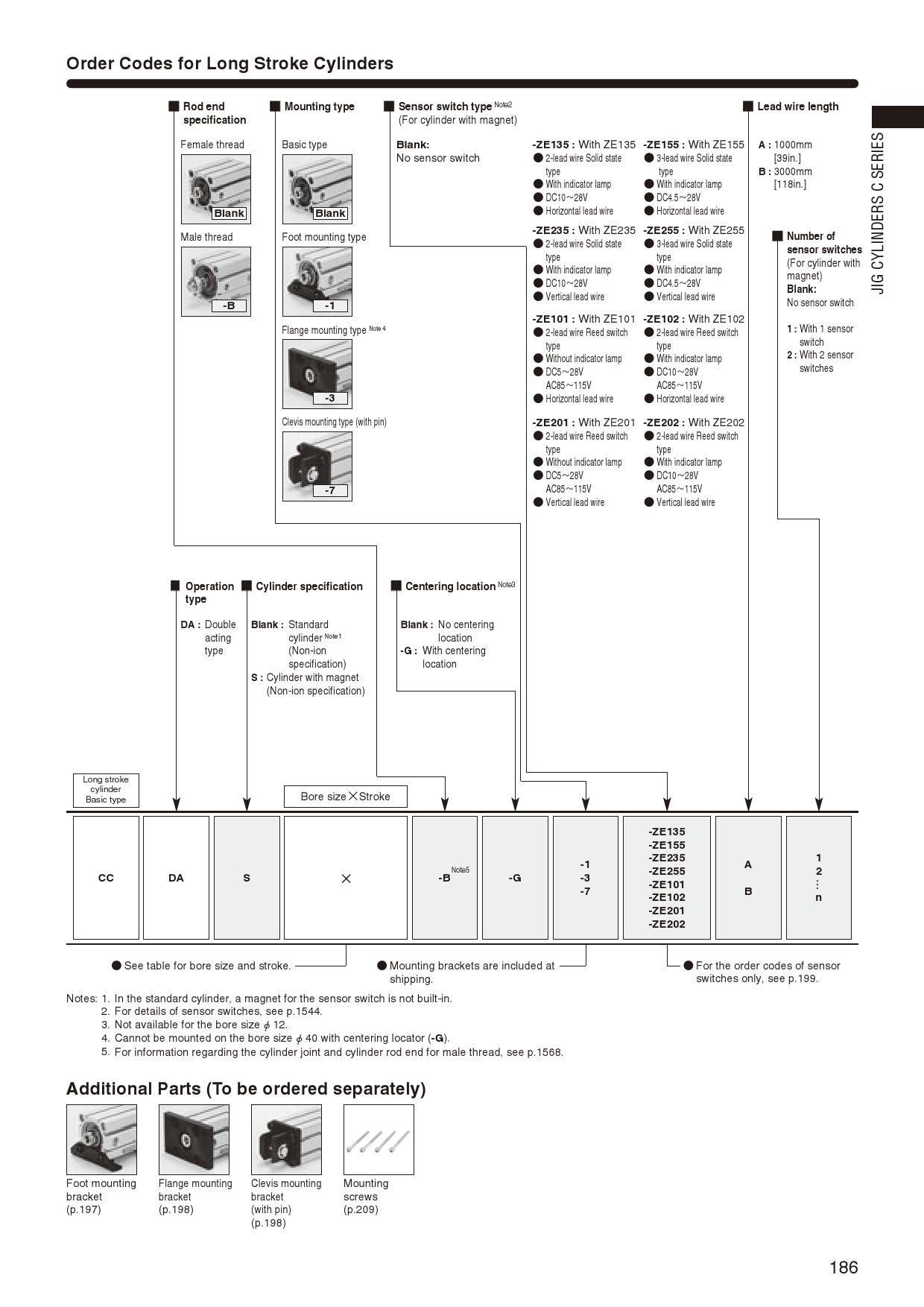

Order Code
