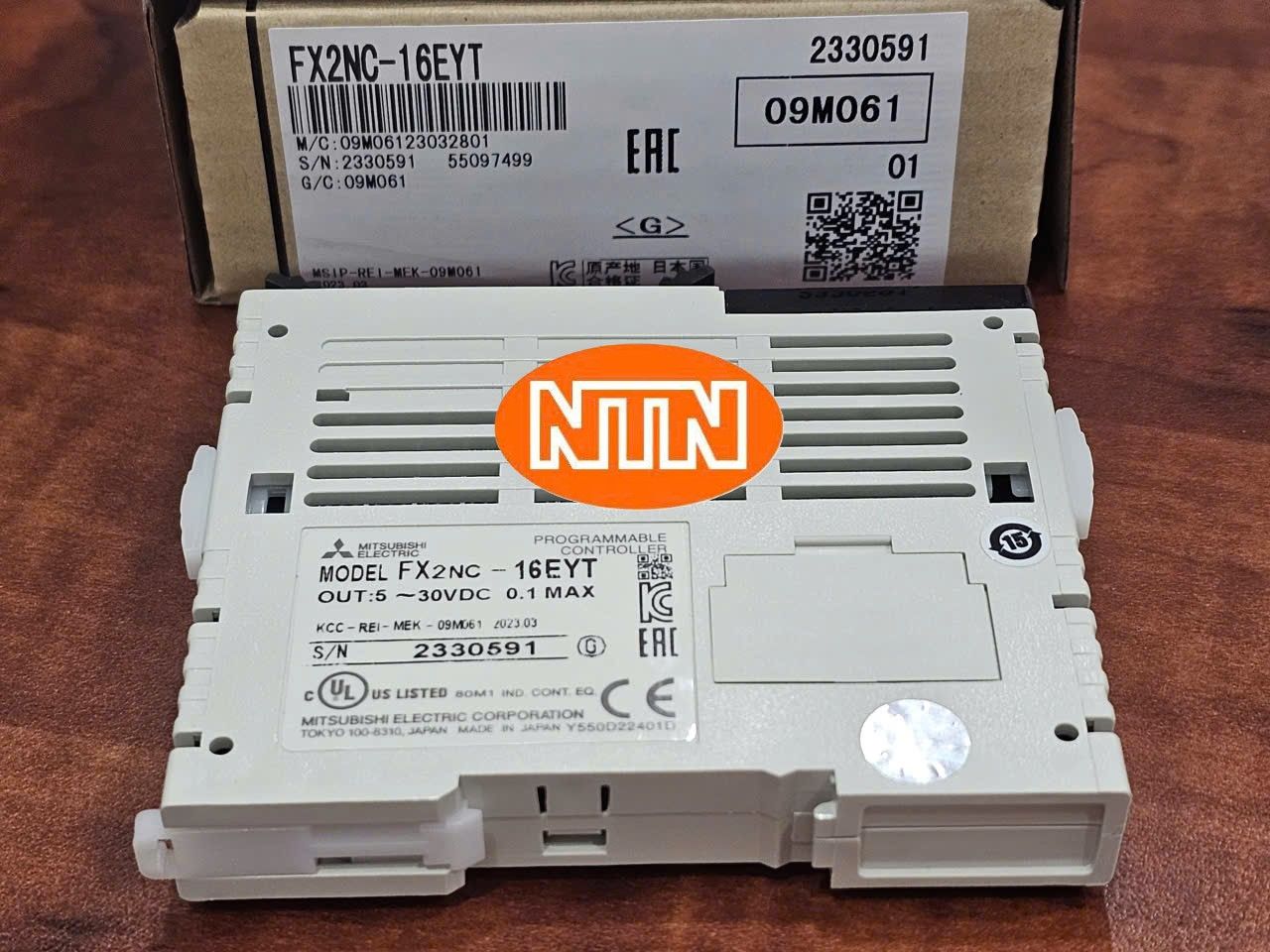

Mitsubishi FX2NC-16EYT là module mở rộng output (output extension block) thuộc dòng MELSEC-F series của Mitsubishi Electric. Module cung cấp 16 điểm output transistor dạng sink, kết nối trực tiếp với các PLC FX1NC, FX3GC, FX2NC và FX3UC. Nguồn cấp lấy từ unit chính hoặc unit mở rộng, thiết kế siêu mỏng giúp tiết kiệm không gian tủ điện.
Mitsubishi FX2NC-16EYT là gì?
FX2NC-16EYT là khối mở rộng output transistor sink 16 điểm dành cho hệ thống PLC nhỏ gọn FX series. Module sử dụng connector, cách ly quang (photocoupler), có đèn LED báo trạng thái từng điểm. Phù hợp điều khiển tải nhỏ như van điện từ, relay, đèn báo trong các ứng dụng tự động hóa công nghiệp.
Giải mã ký hiệu model Mitsubishi FX2NC-16EYT
- FX2NC: Dòng PLC compact MELSEC-F series.
- 16: 16 điểm I/O.
- EYT: Extension Output Transistor (output transistor sink).
Model liên quan: FX2NC-16EX (input), FX2NC-16EYR (relay output), FX2NC-32EX…
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | FX2NC-16EYT |
| Hãng | Mitsubishi Electric |
| Loại | Output extension block |
| Số điểm output | 16 điểm |
| Loại output | Transistor / Sink |
| PLC tương thích | FX1NC, FX3GC, FX2NC, FX3UC |
| Nguồn cấp | Từ PLC chính / extension unit |
| Công suất tiêu thụ | ≈ 0,35 W |
| Điện áp tải ngoài | 5 – 30 V DC |
| D tải tối đa | 0,1 A/điểm; tổng ≤ 0,8 A / 8 điểm common |
| Tải cảm | 2,4 W/điểm (24 V DC) |
| Thời gian đáp ứng | ≤ 0,2 ms (OFF→ON / ON→OFF) |
| Cách ly mạch | Photocoupler |
| Kết nối | Connector |
| Kích thước (W×H×D) | ≈ 14,6 × 90 × 87 mm |
| Trọng lượng | ≈ 0,10 – 0,15 kg |
| Nhiệt độ làm việc | 0 – 55 °C |
| Tiêu chuẩn | UL, cUL, CE (EMC), RoHS |
Dữ liệu tham chiếu từ trang đặc tả chính thức Mitsubishi Electric. Sản phẩm đã được thông báo End of Life (EOL), khuyến nghị xem xét model kế tiếp FX5-C16EYT/D khi thiết kế mới.
Ưu điểm nổi bật
- Thiết kế siêu mỏng (chỉ ≈ 14,6 mm), tiết kiệm không gian tủ điện.
- Kết nối trực tiếp không cần cáp mở rộng phức tạp.
- Output transistor sink tốc độ cao, phù hợp tải nhỏ và chuyển mạch nhanh.
- Đèn LED báo trạng thái từng điểm, dễ bảo trì.
- Nguồn cấp nội bộ từ PLC, lắp đặt đơn giản.
Ứng dụng
Mitsubishi FX2NC-16EYT dùng mở rộng số điểm output cho hệ thống PLC FX series trong máy đóng gói, dây chuyền lắp ráp, hệ thống điều khiển van điện từ, đèn báo, relay nhỏ và các thiết bị tự động hóa cần nhiều điểm digital digital.
Hướng dẫn lắp đặt và lưu ý
Gắn module vào bên phải unit chính hoặc extension unit tương thích. Sử dụng connector phù hợp. Không vượt quá dòng tải cho phép. Kiểm tra tổng số điểm I/O của hệ thống không vượt giới hạn PLC. Do sản phẩm sắp ngừng sản xuất, nên dự trữ hoặc lên kế hoạch chuyển sang dòng FX5 khi bảo trì dài hạn.
Model cùng dòng và phụ kiện
Cùng dòng: FX2NC-16EX (input 16 điểm), FX2NC-32EX, FX2NC-16EYR (relay), FX2NC-16EYT-DSS (source). Phụ kiện: connector, cáp chuyển đổi FX2NC-CNV-IF khi cần kết nối với một số unit FX3UC.
Sản phẩm cùng loại từ hãng khác
Khi cần phương án thay thế hoặc mở rộng:
- Mitsubishi FX5 series (FX5-C16EYT/D) – thế hệ mới.
- Omron CP1W / CJ1W digital output modules.
- Siemens LOGO! hoặc S7-1200 digital output expansion.
- Keyence hoặc Panasonic compact I/O modules.
Trước khi thay thế, cần đối chiếu loại output (sink/source), điện áp, dòng tải và khả năng tương thích với PLC hiện có.
Câu hỏi thường gặp (FAQ)
FX2NC-16EYT còn sản xuất không?
Sản phẩm đã được thông báo End of Life. Thời gian đặt hàng cuối và hỗ trợ sửa chữa tùy theo khu vực (tham khảo catalog mới nhất).
Khác FX2NC-16EYR thế nào?
EYT là transistor sink (tốc độ cao, tải DC nhỏ); EYR là relay (có thể tải AC/DC lớn hơn nhưng chậm hơn).
Có dùng được với FX3U không?
Chủ yếu dành cho FX1NC / FX2NC / FX3GC / FX3UC. Kết nối với một số unit khác có thể cần adapter.
