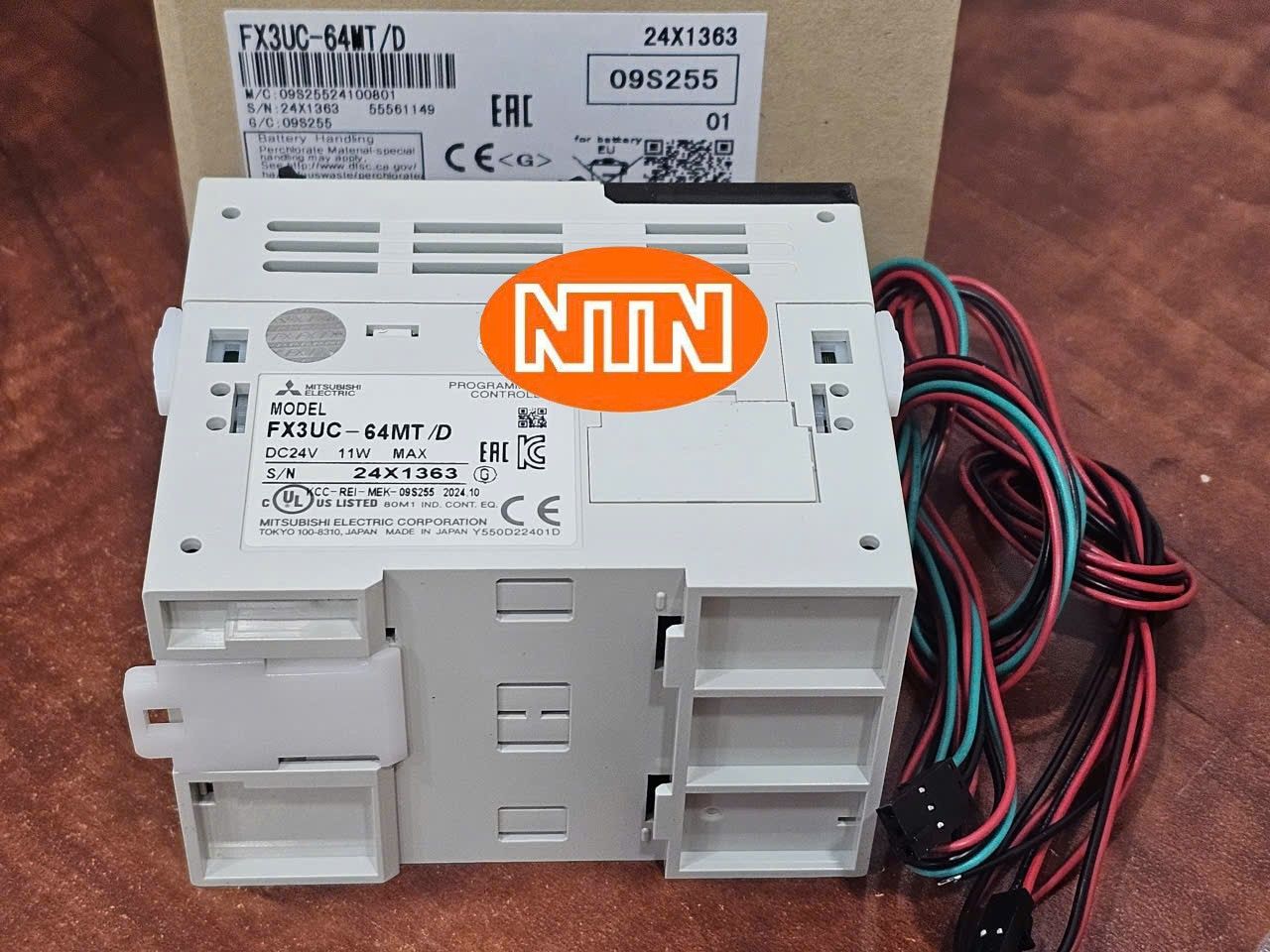

Mitsubishi FX3UC-64MT/D PLC là bộ điều khiển lập trình (Programmable Logic Controller) thuộc series MELSEC-F FX3UC – thế hệ thứ 3 dạng compact connector type. Model có 64 điểm I/O tích hợp (32 đầu vào số 24V DC sink + 32 đầu ra transistor sink), bộ nhớ chương trình 64K steps, nguồn 24V DC, tốc độ xử lý nhanh và khả năng mở rộng lên đến 256 điểm local (hoặc 384 điểm khi dùng remote I/O).
Mitsubishi FX3UC-64MT/D là gì?
FX3UC-64MT/D là Main Unit (CPU) của dòng FX3UC, thiết kế siêu mỏng, dùng connector MIL giúp tiết kiệm không gian tủ điện và giảm công việc đấu dây. Series FX3UC kế thừa ưu điểm của FX3U với tốc độ xử lý cao, chức năng positioning và high-speed counter tích hợp mạnh mẽ, phù hợp máy móc yêu cầu điều khiển nhanh và mật độ I/O cao.
Giải mã ký hiệu model Mitsubishi FX3UC-64MT/D
- FX3UC: Series MELSEC-F FX3UC (compact connector type).
- 64: Tổng 64 điểm I/O tích hợp.
- MT: Transistor output.
- /D: Nguồn 24V DC, đầu vào sink, đầu ra transistor sink.
Phiên bản source output tương ứng là FX3UC-64MT/DSS.
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | FX3UC-64MT/D |
| Series | MELSEC-F FX3UC |
| Số điểm I/O tích hợp | 64 điểm (32 DI + 32 DO) |
| Đầu vào số | 32 điểm, 24V DC Sink |
| Đầu ra số | 32 điểm, Transistor Sink (5–30V DC) |
| Nguồn cấp | 24V DC |
| Bộ nhớ chương trình | 64K steps |
| Tốc độ xử lý | LD instruction: 65 ns MOV instruction: 642 ns |
| Số điểm I/O tối đa | 256 điểm local Lên đến 384 điểm (khi dùng CC-Link / AnyWire remote I/O) |
| Cổng truyền thông | RS-422 tích hợp |
| Công suất tiêu thụ | 11 W |
| Kích thước (W × H × D) | ≈ 59.7 × 90 × 74 mm |
| Trọng lượng | ≈ 0.3 – 0.35 kg |
| Nhiệt độ hoạt động | 0 °C … +55 °C |
| Kiểu đấu nối I/O | MIL connector (ribbon cable) |
Dữ liệu tham chiếu từ catalog và hardware manual series FX3UC của Mitsubishi Electric. Sản phẩm đang trong giai đoạn End-of-Life tại một số thị trường, có model kế thừa FX5UC-64MT/D.
Ưu điểm nổi bật
- Thiết kế siêu mỏng, tiết kiệm không gian tủ điện.
- Tốc độ xử lý cao (65 ns/instruction), phù hợp máy tốc độ nhanh.
- Bộ nhớ 64K steps lớn, hỗ trợ chương trình phức tạp.
- Mở rộng linh hoạt đến 256/384 điểm I/O.
- Connector type giảm thời gian đấu dây.
- Chức năng high-speed counter và positioning tích hợp mạnh.
Ứng dụng
Mitsubishi FX3UC-64MT/D PLC phù hợp điều khiển máy đóng gói, máy lắp ráp, hệ thống băng tải, thiết bị bán dẫn và các máy yêu cầu mật độ I/O cao trong không gian hẹp. Có thể kết hợp module mở rộng analog, communication và positioning của series FX3U/FX3UC.
Hướng dẫn lắp đặt và lưu ý
Lắp trên DIN rail. Cấp nguồn 24V DC ổn định. Đấu nối I/O bằng cáp ribbon MIL chuyên dụng. Lập trình bằng GX Works2 hoặc GX Developer (hỗ trợ FX3UC). Kiểm tra battery backup. Khi mở rộng cần chú ý dòng tiêu thụ 5V từ CPU. Vì series đang chuyển giao, nên cân nhắc kế hoạch nâng cấp lên FX5UC nếu hệ thống mới.
Model cùng dòng và phụ kiện
Cùng series: FX3UC-16MT/D, FX3UC-32MT/D, FX3UC-96MT/D và phiên bản /DSS (source). Phụ kiện: cáp I/O FX-16E-***CAB, extension block FX2NC/FX3UC, special adapter, memory cassette, power supply unit FX3UC-1PS-5V.
Sản phẩm cùng loại từ hãng khác
Khi cần phương án khác hoặc nâng cấp, có thể tham khảo:
- Mitsubishi FX5UC-64MT/D – thế hệ kế thừa, Ethernet tích hợp, tốc độ cao hơn.
- Omron CP1H / CJ2M – PLC compact/modular phổ biến.
- Siemens S7-1200 – hệ sinh thái rộng, hỗ trợ nhiều giao thức.
Trước khi thay thế, cần đối chiếu số điểm I/O, kiểu đầu ra (sink/source), dung lượng chương trình và khả năng tương thích module mở rộng. Liên hệ NTN để được tư vấn mã phù hợp.
Câu hỏi thường gặp (FAQ)
FX3UC-64MT/D khác FX3U thế nào?
FX3UC dùng connector type siêu mỏng, trong khi FX3U dùng terminal block và nguồn AC/DC linh hoạt hơn.
Có bản source output không?
Có, model FX3UC-64MT/DSS.
Sản phẩm còn sản xuất không?
Đang trong giai đoạn End-of-Life tại một số khu vực; model kế thừa là FX5UC series. NTN hỗ trợ tìm hàng tồn hoặc tư vấn thay thế.
Mua Mitsubishi FX3UC-64MT/D tại NTN
CÔNG TY TNHH KỸ THUẬT NTN cung cấp PLC Mitsubishi và các thiết bị tự động hóa liên quan. Để nhận tư vấn hoặc yêu cầu báo giá Mitsubishi FX3UC-64MT/D PLC, vui lòng liên hệ:
