Xi Lanh Khí Nén Không Ty Từ Tính CKD MRL2-25-630 – Đường Kính Nòng ø25mm, Hành Trình Dài 630mm, Tiết Kiệm Không Gian Gá Đặt
Trong các ứng dụng cần chuyển động tuyến tính hành trình dài (như cửa kéo tự động, trục gắp phôi robot, máy cắt màng kim loại, băng tải phân loại), việc sử dụng xi lanh khí nén có ty thông thường hành trình 630 mm sẽ đòi hỏi khoảng trống gá đặt tổng cộng lên tới hơn 1.3 m (do chiều dài ty nhô ra khi duỗi hết cỡ). Xi lanh không ty dạng từ tính (Magnet type rodless cylinder) dòng MRL2 Series của CKD Corporation (Nhật Bản) là giải pháp cắt giảm một nửa kích thước gá đặt.

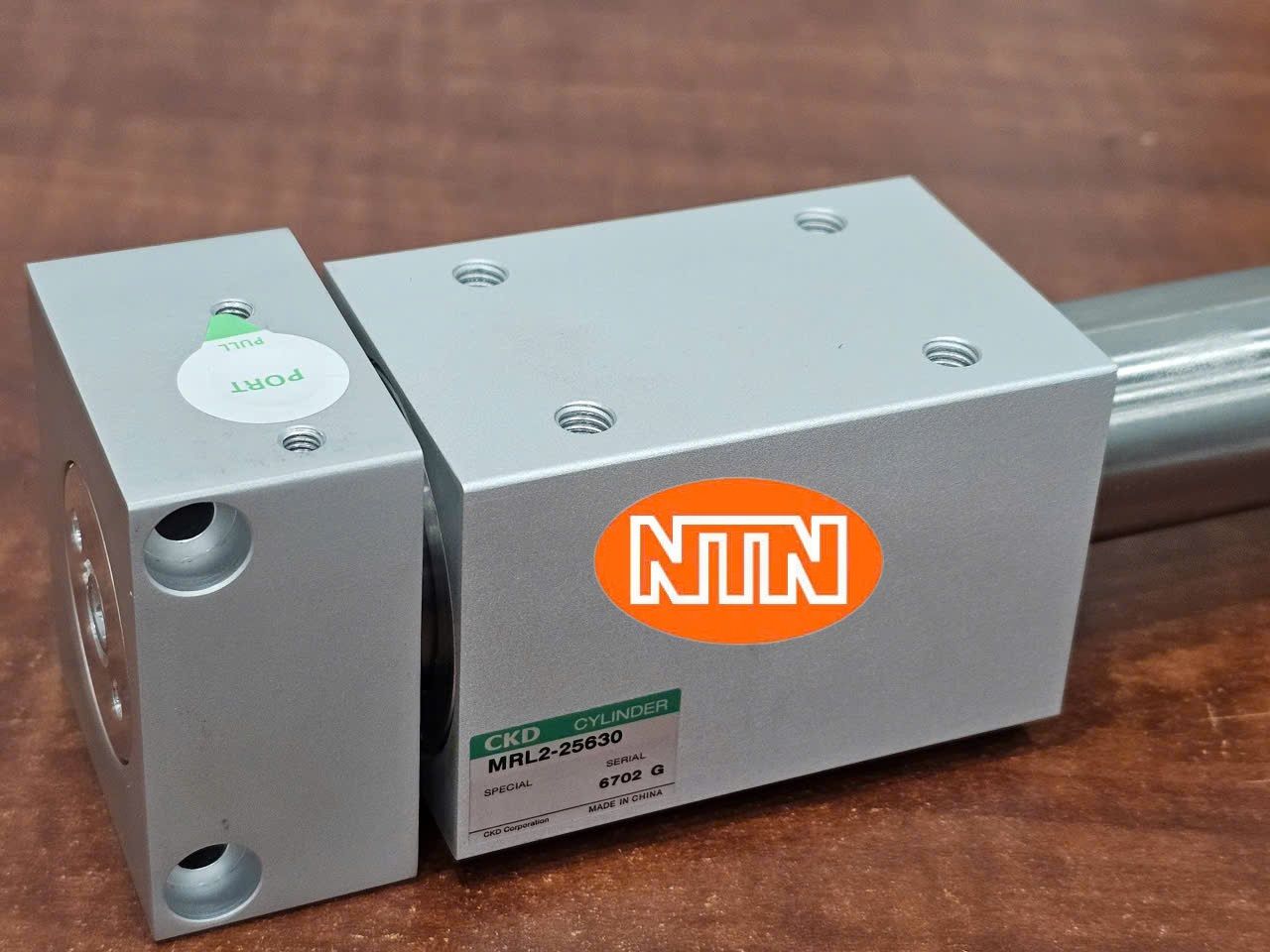

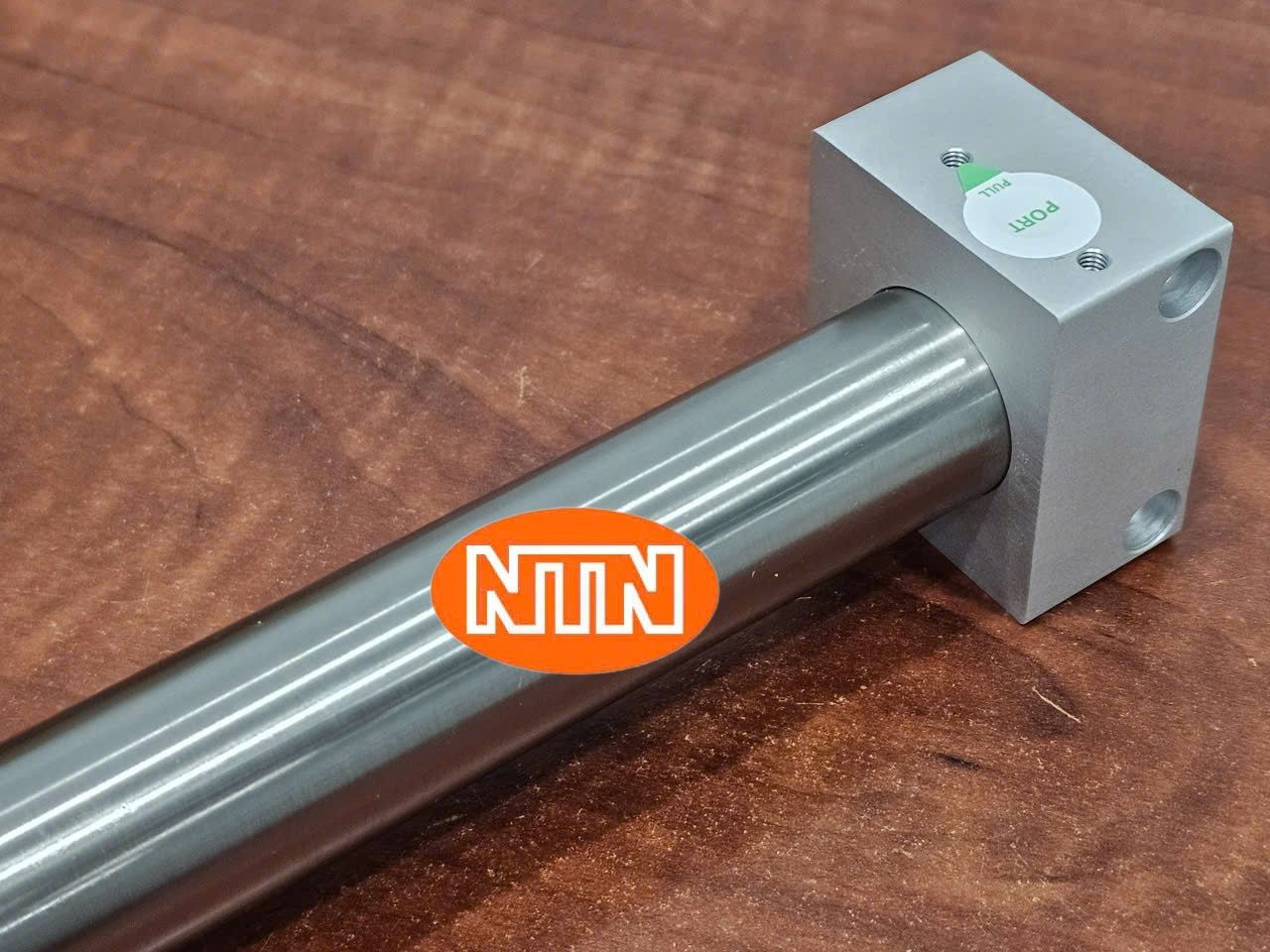

Sản phẩm CKD MRL2-25-630 (hoặc viết tắt là MRL2-25630) thuộc dòng xi lanh không ty truyền động bằng lực hút nam châm vĩnh cửu. Thiết bị sở hữu đường kính nòng pít-tông varnothing 25 mm, hành trình làm việc dài 630 mm, tích hợp sẵn nam châm từ tính trên pít-tông và con trượt, giúp truyền động mượt mà mà không làm rò rỉ khí nén ra môi trường ngoài.
Giải mã chi tiết cấu trúc ký hiệu kỹ thuật CKD MRL2-25-630
MRL2: Dòng xi lanh không ty truyền động bằng lực hút từ tính (Magnet type rodless cylinder) của CKD.
25: Đường kính nòng pít-tông bên trong (Bore size) = varnothing 25 mm.
630: Chiều dài hành trình di chuyển của con trượt (Stroke) = 630 mm.
Bảng thông số kỹ thuật cốt lõi (Xác thực từ tài liệu kỹ thuật CKD Corporation Japan)
| Thuộc tính đặc tính | Giá trị cấu hình chi tiết của thiết bị CKD |
| Model / Mã sản phẩm | MRL2-25-630 (hoặc MRL2-25630) |
| Thương hiệu / Xuất xứ | CKD Corporation / Nhật Bản (Japan) |
| Loại xi lanh | Xi lanh không ty dạng từ tính (Magnet coupling rodless cylinder) |
| Cơ chế hoạt động | Tác động kép (Double Acting – Dual Port) |
| Đường kính nòng (Bore size) | varnothing 25 mm |
| Hành trình (Stroke) | 630 mm |
| Lực giữ từ tính (Holding force) | approx 343 N (Tại áp suất 0.7 MPa) |
| Kích thước cổng khí (Port size) | Rc 1/8″ (Cổng ren 1/8 inch ở hai đầu nắp) |
| Môi chất làm việc | Khí nén đã qua lọc (Compressed Air) |
| Áp suất vận hành | 0.1 MPa : 0.7 MPa |
| Áp suất chịu đựng tối đa | 1.05 MPa |
| Cơ cấu giảm chấn (Cushion) | Đệm cao su giảm chấn hai đầu (Rubber cushion) |
| Vòng từ tích hợp (Magnet) | Có sẵn tiêu chuẩn (Dùng với cảm biến T2H / T3H) |
ĐỒNG BỘ DANH MỤC VẬT TƯ (BOM) & PHỤ KIỆN LẮP ĐẶT
Để thi công và kết nối hoàn chỉnh xi lanh CKD MRL2-25-630, danh mục phụ kiện bao gồm:
Cảm biến vị trí hành trình CKD (Auto Switch – Gá trên rãnh thân):
Cảm biến bán dưỡng 2 dây / 3 dây PNP: SW-T2H hoặc SW-T3H (Tích hợp đèn LED chỉ thị).
Cảm biến lưỡi gà (Reed switch): SW-T0H.
Bộ gá chân đế cố định (Mounting Brackets):
Chân đế gá hai đầu xi lanh: MRL2-LB-25 (Bộ 2 chân đế thép mạ).
Cút nối nhanh khí nén (Ren Rc 1/8″ cắm ống varnothing 6 mm / varnothing 8 mm):
Cút thẳng CKD: GWL 6-6 hoặc GWL 8-6.
Cút góc 90 CKD: GWE 6-6 hoặc GWE 8-6.
Van tiết lưu chỉnh tốc độ (Speed Controller):
Van tiết lưu bắt trực tiếp cổng Rc 1/8″: SC3W-6-8 hoặc SC3W-8-8.
FAQ (CÂU HỎI THƯỜNG GẶP CỦA KỸ SƯ BẢO TRÌ)
Q: Hiện tượng “tách từ” (Magnetic decoupling) trên xi lanh MRL2-25-630 là gì và làm thế nào để khắc phục?
A: “Tách từ” là hiện tượng pít-tông bên trong vẫn di chuyển nhưng con trượt bên ngoài bị dừng lại do tải trọng ngang hoặc lực cản vượt quá lực giữ từ tính (approx 343 N).
Khắc phục: Không dùng xi lanh MRL2 để đẩy trực tiếp tải quá nặng mà không qua thanh dẫn hướng phụ (Linear Guide), đồng thời tránh tình trạng va đập cơ khí đột ngột ở hai đầu hành trình.
