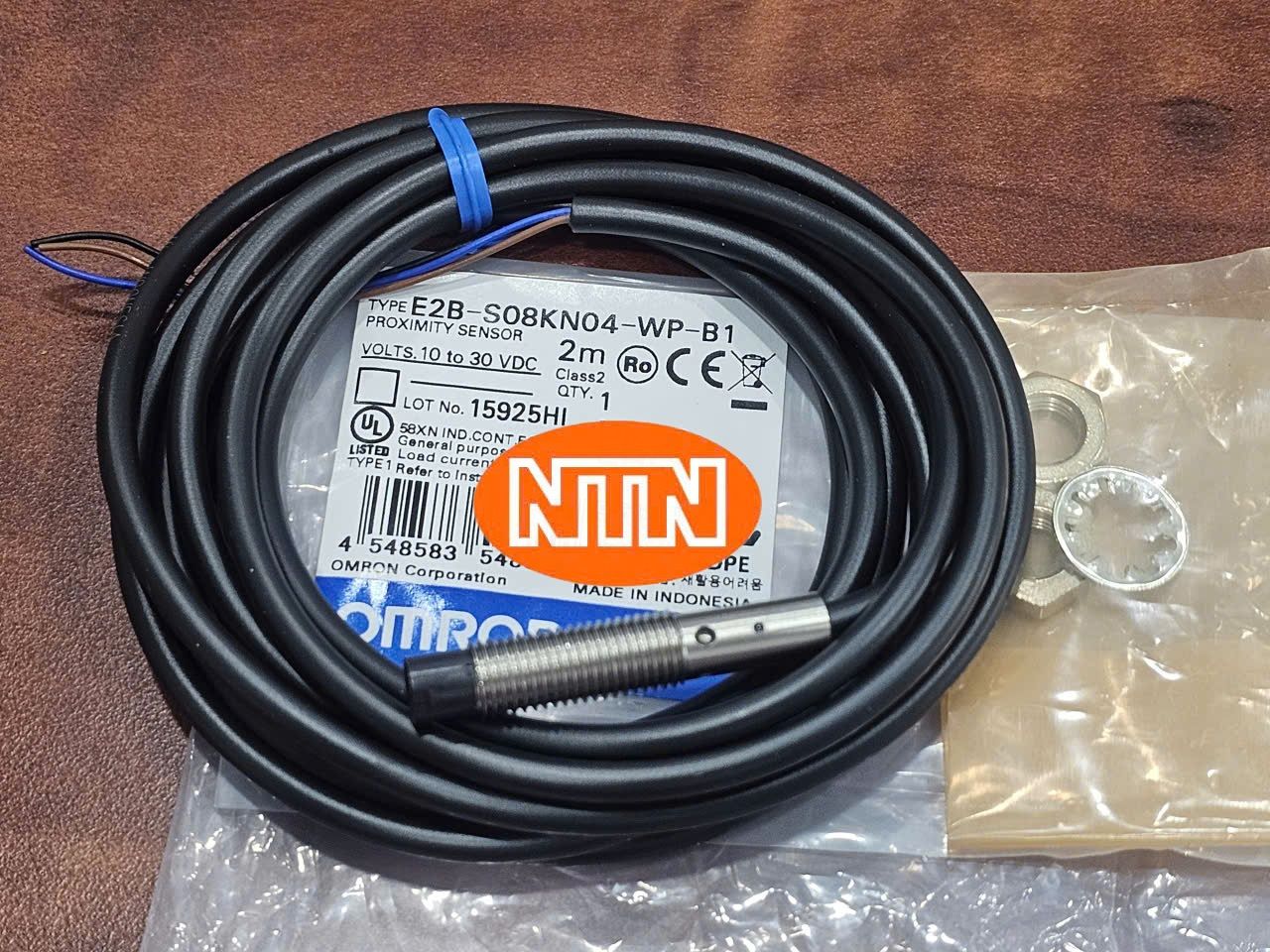

Cảm Biến Tiệm Cận Điện Từ Omron E2B-S08KN04-WP-B1 2M – Thân Inox Ren M8 (Dạng Ngắn), Khoảng Cách Phát Hiện 4 mm (Không Che), Ngõ Ra PNP NO, Dây Cáp Đúc 2 m
Dòng cảm biến tiệm cận điện từ kim loại E2B Series của thương hiệu Omron Corporation (Nhật Bản) là giải pháp nhận diện vị trí vật thể kim loại với độ bền vượt trội và chi phí tối ưu cho các dây chuyền tự động hóa.
Sản phẩm Omron E2B-S08KN04-WP-B1 2M sở hữu thiết kế vỏ ngoài bằng thép không gỉ (Stainless steel SUS303) kích thước ren M8, kiểu dáng thân ngắn (Short body), kiểu lắp không che (Non-shielded / Unshielded) cho khoảng cách phát hiện đạt $4\text{ mm}$. Thiết bị xuất tín hiệu ngõ ra chuẩn PNP – NO (Thường mở) thông qua dây cáp PVC đúc sẵn dài $2\text{ m}$.
Giải mã chi tiết cấu trúc ký hiệu kỹ thuật Omron E2B-S08KN04-WP-B1 2M
E2B: Dòng cảm biến tiệm cận điện từ hình trụ tiêu chuẩn của Omron.
S08: Thân vỏ bằng thép không gỉ (Stainless Steel SUS303), đường kính ren M8 x 1.
K: Kiểu dáng thân ngắn (Short body length).
N: Dạng lắp đặt không che (Non-shielded / Unshielded – Đầu cảm biến nhô ra ngoài).
04: Khoảng cách phát hiện định mức (Sensing distance) = 4 mm.
WP: Dạng kết nối dây cáp đúc liền thân chất liệu PVC (Pre-wired PVC Cable).
B1: Ngõ ra tín hiệu kiểu PNP, trạng thái NO (Normally Open – Thường mở).
2M: Chiều dài dây cáp đúc liền = 2 m.
Bảng thông số kỹ thuật cốt lõi (Xác thực từ tài liệu kỹ thuật Omron Corporation Japan)
| Thuộc tính đặc tính | Giá trị cấu hình chi tiết của thiết bị Omron |
| Model / Mã đặt hàng | E2B-S08KN04-WP-B1 2M |
| Hãng sản xuất / Xuất xứ | Omron Corporation / Nhật Bản (China/Japan factory) |
| Loại cảm biến | Cảm biến tiệm cận điện từ (Inductive Proximity Sensor) |
| Vật liệu thân vỏ (Housing) | Thép không gỉ (Stainless steel SUS303) |
| Kích thước ren (Thread size) | M8 x 1 (Chiều dài thân ngắn) |
| Kiểu lắp đặt (Mounting) | Non-shielded (Unshielded / Không che – Đầu nhô) |
| Khoảng cách phát hiện | 4 mm 10% |
| Vật thể phát hiện chuẩn | Sắt / Thép (12 x 12 x 1 mm) |
| Điện áp nguồn cấp | 10 : 30 VDC |
| Dòng điện tiêu thụ | le 10 mA |
| Dạng ngõ ra (Output type) | PNP – NO (Normally Open / Thường mở) |
| Dòng tải ngõ ra tối đa | 200 mA |
| Tần số đáp ứng (Response frequency) | 1,000 Hz |
| Đèn chỉ thị trạng thái | Đèn LED vàng hiển thị góc nhìn 360 |
| Cấp bảo vệ chống nước & bụi | IP67 (Theo tiêu chuẩn IEC 60529) |
ĐỒNG BỘ DANH MỤC VẬT TƯ (BOM) & PHỤ KIỆN LẮP ĐẶT
Toàn bộ phụ kiện gá lắp và các mô-đun tương thích với Omron E2B-S08KN04-WP-B1 2M bao gồm:
Bộ gá cố định cảm biến M8 (Mounting Bracket):
Gá kẹp kim loại cho cảm biến M8: Omron Y92E-B8 hoặc Y92E-GS08.
Bộ điều khiển / PLC nhận tín hiệu PNP:
Khối PLC Omron: Omron CP1E / CP2E / CJ2M.
Rơ-le trung gian 24 VDC: Omron MY2N-GS 24VDC / PYF08A-E.
Mã cảm biến tương đương cùng dòng E2B (Các phiên bản tùy chọn):
Dạng ngõ ra NPN NO cáp 2m: Omron E2B-S08KN04-WP-C1 2M.
Dạng đầu cắm giắc M8 3 chân: Omron E2B-S08KN04-MC-B1.
Dạng có che : Omron E2B-S08KS02-WP-B1 2M.
FAQ (CÂU HỎI THƯỜNG GẶP CỦA KỸ SƯ BẢO TRÌ)
Q: Cảm biến dạng không che (Non-shielded) như E2B-S08KN04 cần lưu ý gì khi gá âm vào hốc kim loại?
A: Do cảm biến dạng Non-shielded có từ trường phát ra cả ở xung quanh đầu cảm biến, nên khi gá chìm vào hốc kim loại, bạn cần đảm bảo:
Giữ khoảng cách trống quanh đầu cảm biến tối thiểu 8 mm (không có kim loại bao quanh).
Đầu cảm biến phải nhô ra khỏi bề mặt gá kim loại ít nhất 12 mm để tránh hiện tượng cảm biến bị báo giả do chính phần gá kim loại xung quanh.
Q: Sơ đồ màu dây đấu nối của cảm biến Omron E2B-S08KN04-WP-B1 (PNP NO 3 dây) quy định như thế nào?
A: Cáp 3 dây đúc sẵn tuân theo chuẩn màu quốc tế:
Dây màu Nâu (Brown): Cấp nguồn dương (+24 VDC).
Dây màu Xanh dương (Blue): Cấp nguồn âm (0 VDC / GND).
Dây màu Đen (Black): Tín hiệu ngõ ra PNP (Nối vào cổng Input của PLC hoặc tải rơ-le 24 VDC).
