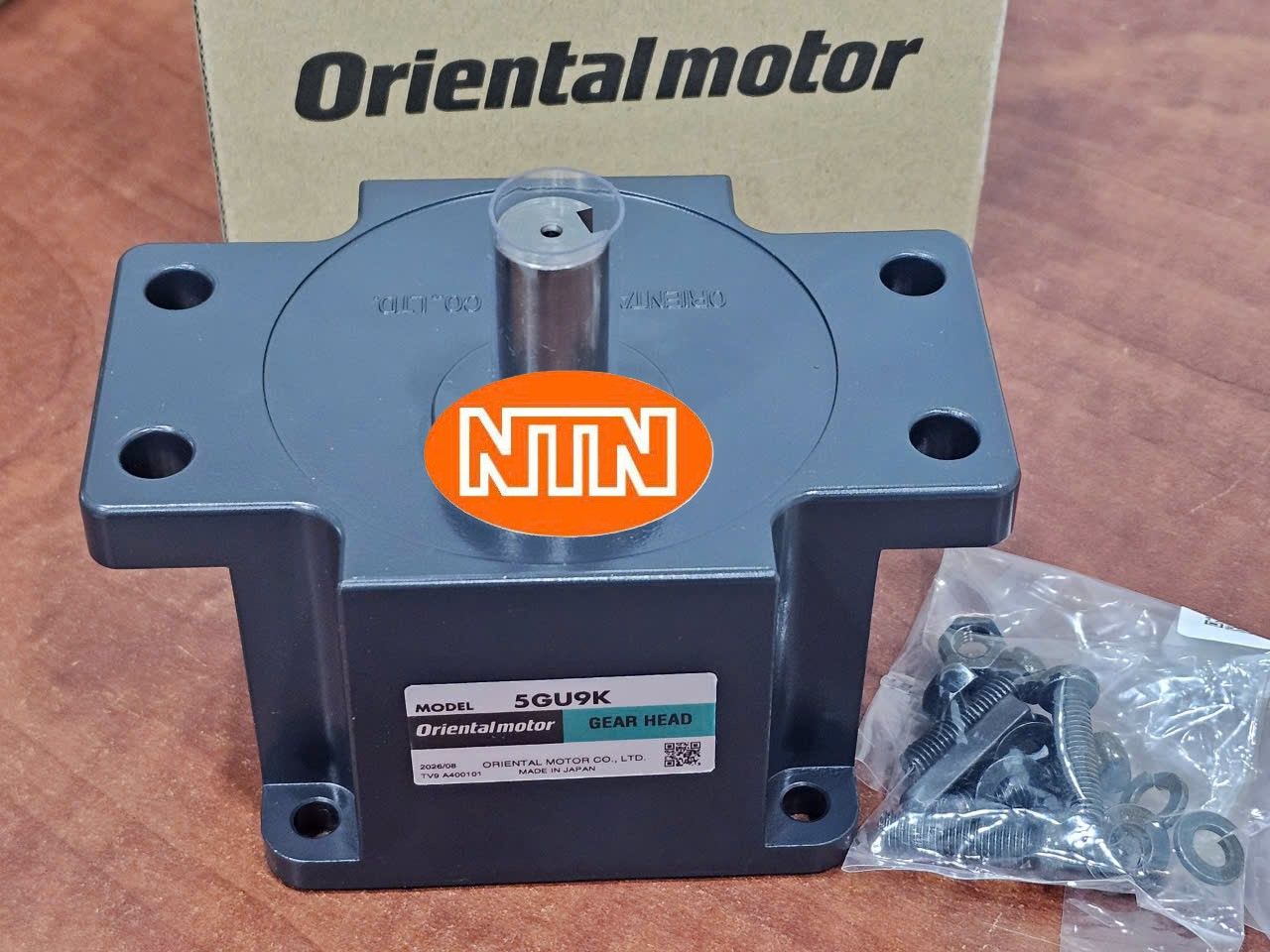

Oriental Motor 5GU9K là hộp giảm tốc (gearhead) kiểu parallel shaft thuộc series GU-K của Oriental Motor. Model có frame size 90 mm, tỉ số truyền 9:1, thiết kế flange mount, dùng kết hợp với động cơ AC frame 90 mm (series 5IK, 5RK…) để giảm tốc độ và tăng mô-men xoắn đầu ra.
Oriental Motor 5GU9K là gì?
5GU9K là Parallel Shaft Gearhead series GU – loại hộp số trục song song, lắp flange, chuyên dùng cho động cơ induction, reversible hoặc speed control của Oriental Motor. Series GU có độ bền cao, hiệu suất truyền tốt và dễ lắp ráp với motor pinion shaft tương ứng. Tỉ số 9:1 giúp giảm tốc độ motor xuống khoảng 1/9 đồng thời tăng mô-men tương ứng (có tính hiệu suất).
Giải mã ký hiệu model Oriental Motor 5GU9K
- 5: Frame size 90 mm (3.54 inch).
- GU: Series Parallel Shaft Gearhead GU type.
- 9: Gear ratio 9:1.
- K: Kiểu flange mount, shaft metric (thường Ø15 mm).
Phiên bản tương tự: 5GU9KA (một số thị trường), 5GU□K với các tỉ số khác (3, 5, 6, 7.5, 12.5…180).
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | 5GU9K |
| Series | GU Parallel Shaft Gearhead |
| Frame size | 90 mm |
| Tỉ số truyền (Gear Ratio) | 9 : 1 |
| Kiểu trục | Parallel Shaft |
| Kiểu lắp | Flange Mount |
| Đường kính trục ra (tham khảo) | 15 mm (metric) |
| Mô-men cho phép tối đa (tỉ số thấp) | ≈ 20 N·m |
| Tải hướng kính cho phép | 400–500 N (tùy vị trí đo) |
| Tải dọc trục cho phép | ≈ 150 N |
| Hướng quay | Cùng chiều với motor |
| Phụ kiện đi kèm | Bulong lắp, parallel key |
| RoHS | Compliant |
Dữ liệu tham chiếu từ catalog gearhead series GU của Oriental Motor. Mô-men và tải cho phép phụ thuộc tỉ số và điều kiện lắp đặt.
Ưu điểm nổi bật
- Thiết kế parallel shaft gọn, dễ lắp với motor frame 90 mm.
- Tỉ số 9:1 phổ biến, cân bằng tốc độ và mô-men.
- Độ bền cao, phù hợp vận hành liên tục.
- Hiệu suất truyền tốt ở tỉ số thấp.
- Tương thích rộng với động cơ Oriental Motor World K / K series.
Ứng dụng
Oriental Motor 5GU9K phù hợp các cơ cấu cần giảm tốc độ và tăng lực: băng tải nhỏ, máy đóng gói, cơ cấu đẩy/kéo, máy tự động lắp ráp, thiết bị định vị. Kết hợp với động cơ 60 W hoặc 90 W frame 90 mm mang lại giải pháp gearmotor hoàn chỉnh. Tham khảo thêm hộp giảm tốc Oriental Motor.
Hướng dẫn lắp đặt và lưu ý
Lắp gearhead vào motor bằng bulong kèm theo, đảm bảo khớp pinion chính xác. Kiểm tra hướng quay và parallel key. Không vượt quá mô-men và tải hướng kính/dọc trục cho phép. Bôi trơn theo khuyến cáo nhà sản xuất. Khi thay thế cần khớp frame size và tỉ số với motor hiện có.
Model cùng dòng và phụ kiện
Cùng series: 5GU3K, 5GU5K, 5GU6K, 5GU7.5K, 5GU12.5K… đến 5GU180K. Phiên bản high-power hoặc decimal gearhead (5GU10XK). Phụ kiện: mounting screw, parallel key, coupling, mounting bracket.
Sản phẩm cùng loại từ hãng khác
Khi cần phương án khác:
- Nidec-Shimpo VRXF / VRSF / VRG series – planetary reducer cho servo.
- Motovario / SEW gearmotor tương đương frame.
- Các gearhead metric tiêu chuẩn khác.
Trước khi thay thế, cần đối chiếu frame size, tỉ số, mô-men cho phép, đường kính trục và kiểu lắp flange. Liên hệ NTN để được tư vấn mã phù hợp.
Câu hỏi thường gặp (FAQ)
5GU9K dùng với motor nào?
Phù hợp động cơ Oriental Motor frame 90 mm (5IK, 5RK series) có pinion shaft tương thích GU.
Tỉ số 9:1 giảm tốc độ bao nhiêu?
Tốc độ đầu ra ≈ tốc độ motor / 9 (có tính hiệu suất và trượt).
Có bản trục inch không?
Một số thị trường có phiên bản KA với trục inch; 5GU9K là metric tiêu chuẩn.
