Cút Nối Nhanh Khí Nén FESTO QS-1/4-12-I – Đầu Ren Côn R1/4, Nối Ống 12 mm, Thiết Kế Lục Giác Chìm Tiết Kiệm Không Gian
Trong hệ thống tự động hóa khí nén công nghiệp, việc kết nối đường ống dẫn khí vào đế van, xi-lanh hoặc các bộ chia khí (Manifold) đòi hỏi sự linh hoạt, độ kín áp cao và khả năng lắp đặt mật độ dày đặc.

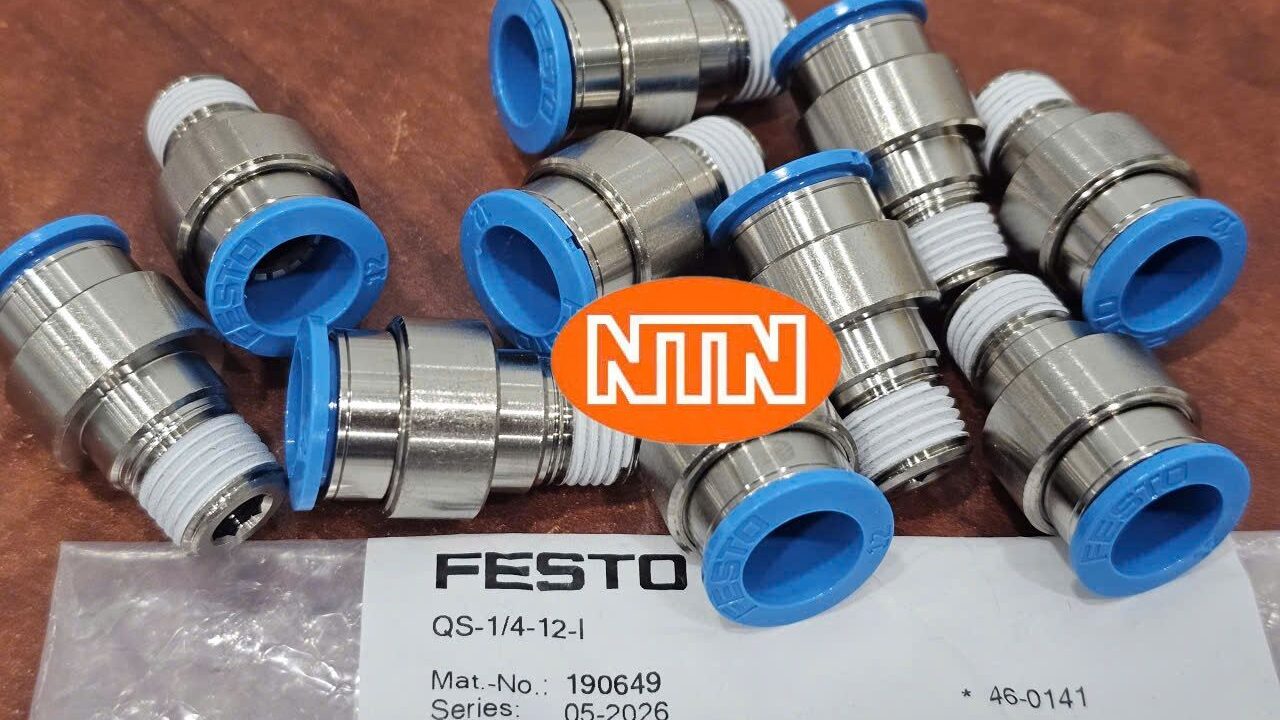

Sản phẩm FESTO QS-1/4-12-I (Mã đặt hàng: 153013) thuộc dòng cút nối nhanh cao cấp Quick Star (QS) Series do tập đoàn FESTO (Đức) thiết kế và sản xuất. Điểm đặc trưng của mã sản phẩm có ký hiệu đuôi “I” là tích hợp lỗ lục giác chìm bên trong thân, cho phép kỹ sư siết chặt đầu nối bằng chìa khóa lục giác (Allen Key) ngay cả trong những không gian chật hẹp nhất mà cờ-lê thông thường không thể thao tác được.
Giải mã chi tiết cấu trúc ký hiệu kỹ thuật FESTO QS-1/4-12-I
QS: Quick Star – Dòng khớp nối nhanh khí nén tiêu chuẩn của Festo sử dụng ngàm kẹp thép không gỉ giữ ống chắc chắn.
1/4: Kích thước đường ren kết nối R1/4 (Ren côn ngoài chuẩn ISO 7-1, có trét sẵn lớp keo làm kín PTFE).
12: Đường kính ngoài của ống khí nén kết nối 12 mm (O.D. – Outer Diameter).
I: Internal Hexagon – Cấu trúc lục giác chìm phía trong đường dẫn khí để thi công siết/mở bằng chìa lục giác.
Bảng thông số kỹ thuật cốt lõi (Xác thực từ tài liệu kỹ thuật Festo AG & Co. KG)
| Thuộc tính đặc tính | Giá trị cấu hình chi tiết của thiết bị FESTO |
| Model / Mã sản phẩm | QS-1/4-12-I (Part No. 153013) |
| Thương hiệu / Xuất xứ | FESTO / Đức (Germany) |
| Loại khớp nối | Cút nối nhanh dạng thẳng (Push-in fitting, straight) |
| Kích thước ren ngõ vào | R1/4 (Ren côn ngoài, trét sẵn keo làm kín) |
| Kích thước ngõ ra ống | Ống 12 mm (Đường kính ngoài O.D.) |
| Phương pháp lắp đặt | Siết bằng chìa khóa lục giác chìm size 10 mm từ bên trong |
| Áp suất vận hành | -0.95 bar – 14 bar |
| Nhiệt độ môi trường | -10 C đến 80 C |
| Môi chất làm việc | Khí nén theo ISO 8573-1:2010 [7:-:-] / Nước (theo điều kiện khai thác) |
| Vật liệu thân (Housing) | Đồng thau mạ niken (Nickel-plated brass) / PBT |
| Vật liệu vòng tháo (Release Ring) | POM (Màu xanh lam đặc trưng của Festo) |
| Vật liệu ngàm giữ ống | Thép không gỉ cao cấp (High alloy stainless steel) |
| Vật liệu gioăng làm kín | NBR (Cao su Nitrile) |
ĐỒNG BỘ DANH MỤC VẬT TƯ (BOM) & PHỤ KIỆN LẮP ĐẶT
Để thi công hoàn chỉnh đường khí nén với cút nối FESTO QS-1/4-12-I, danh mục vật tư đi kèm gồm có:
Ống dẫn khí nén Festo đường kính ngoài 12 mm:
Dòng ống PU linh hoạt: PUN-H-12×2 (Kháng thủy phân, dùng cho môi trường ẩm).
Dòng ống Polyamide chịu áp cao: PAN-12.
Dòng ống PE chống hóa chất: PEN-12.
Dụng cụ thi công & cắt ống chuyên dụng:
Dao cắt ống khí nén Festo: ZRS (Đảm bảo vết cắt phẳng 90, không bavia để tránh rò khí gioăng NBR).
Kéo nhả ống khí: PSO (Dụng cụ hỗ trợ bấm vòng nhả ống nhanh).
Bộ chìa khóa lục giác (Allen Key):
Chìa lục giác size 10 mm để vặn siết cút nối QS-1/4-12-I.
FAQ (CÂU HỎI THƯỜNG GẶP CỦA KỸ SƯ BẢO TRÌ)
Q: Ký tự đuôi “I” trên mã QS-1/4-12-I có khác gì so với mã QS-1/4-12 tiêu chuẩn?
A: Mã tiêu chuẩn QS-1/4-12 sử dụng phay mặt lục giác ngoài trên thân cút nối (vặn bằng cờ-lê dẹt). Mã QS-1/4-12-I loại bỏ mặt lục giác ngoài và thay bằng lỗ lục giác chìm phía trong lòng cút nối (vặn bằng chìa lục giác). Thiết kế “I” gọn gàng hơn, cho phép gá lắp các cút nối nằm sát nhau.
Q: Cút nối ren R1/4 này có cần quấn thêm băng tan (băng cao su suổng) khi vặn vào thiết bị không?
A: Không cần. Đầu ren côn R1/4 của Festo đã được nhà sản xuất trét sẵn một lớp keo làm kín chuyên dụng màu trắng/xanh. Bạn chỉ cần vặn trực tiếp cút nối vào lỗ ren thiết bị là đảm bảo kín áp tuyệt đối.
