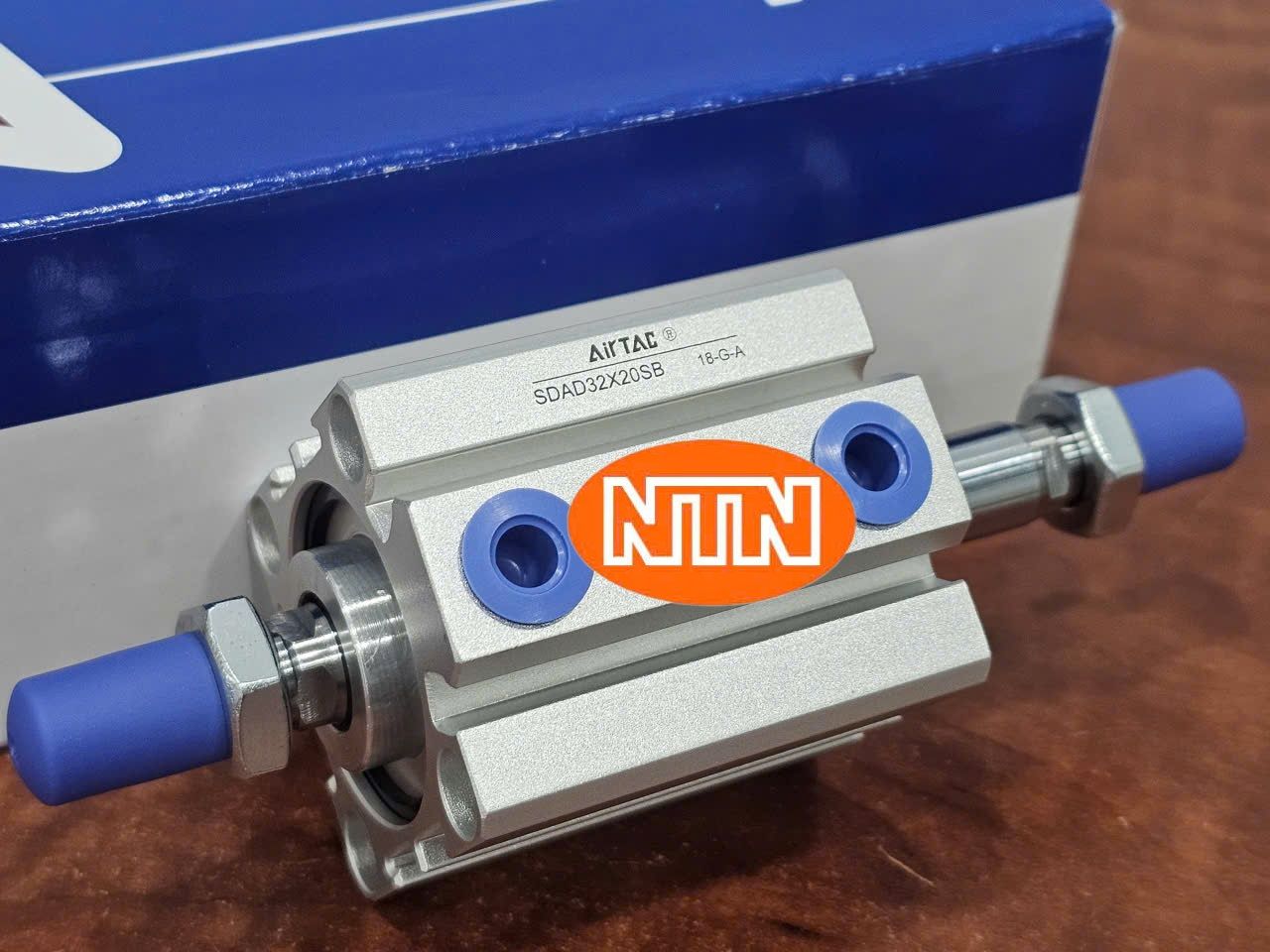

Xi Lanh Khí Nén Mỏng 2 Đầu Ty AirTAC SDAD32X20SB – Đường Kính Nòng ø32mm, Hành Trình 20mm, Dạng Thông Ty (Double Rod), Tích Hợp Vòng Từ
Trong các dây chuyền sản xuất linh kiện điện tử, máy đóng gói tự động và hệ thống đồ gá JIG yêu cầu cơ cấu dịch chuyển đẩy/kéo đồng thời ở hai phía hoặc cần lắp đặt cảm biến/hành trình cơ khí điều chỉnh giới hạn hai đầu, xi lanh 1 đầu ty thông thường không thể đáp ứng. Xi lanh mỏng dạng thông ty / 2 đầu ty (Double Rod Compact Cylinder) là giải pháp thiết kế nhỏ gọn và tối ưu hàng đầu.
Sản phẩm AirTAC SDAD32X20SB thuộc dòng xi lanh mỏng SDA Series do tập đoàn AirTAC International Group (Đài Loan) chế tạo. Thiết bị sở hữu đường kính nòng ø32 mm, hành trình 20 mm, thiết kế 2 đầu ty xuất ra hai phía (Double Rod), cơ chế tác động kép (Double Acting), tích hợp sẵn vòng từ (S) để nhận cảm biến vị trí và thân làm bằng hợp kim nhôm anod hóa chống ăn mòn.
Giải mã chi tiết cấu trúc ký hiệu kỹ thuật AirTAC SDAD32X20SB
SDA: Dòng xi lanh mỏng vuông (Compact Cylinder) tiêu chuẩn của AirTAC.
D: Kiểu cấu tạo ty = Double Rod Type (Dạng 2 đầu ty / thông ty xuyên qua hai nắp xi lanh).
32: Đường kính nòng xi lanh (Bore size) = ø32 mm.
20: Chiều dài hành trình pít-tông (Stroke) = 20 mm.
S: Vòng từ nhận cảm biến = Built-in Magnet (Tích hợp sẵn nam châm từ tính bên trong pít-tông).
B: Quy cách ren cổng cấp khí / Ren đầu ty = Chuẩn ren cổng PT (Rc 1/8″) / Ren trong đầu ty.
Bảng thông số kỹ thuật cốt lõi (Xác thực từ tài liệu kỹ thuật AirTAC International Group)
| Thuộc tính đặc tính | Giá trị cấu hình chi tiết của thiết bị AirTAC |
| Model / Mã sản phẩm | SDAD32X20SB |
| Thương hiệu / Xuất xứ | AirTAC / Đài Loan (Taiwan) |
| Loại xi lanh | Xi lanh mỏng vuông 2 đầu ty (Double Rod Compact Cylinder) |
| Cơ chế hoạt động | Tác động kép (Double Acting – Dual Port) |
| Đường kính nòng (Bore size) | ø32 mm |
| Hành trình (Stroke) | 20 mm |
| Kiểu đầu ty | 2 đầu ty nhô ra 2 phía (Đầu ty ren trong tiêu chuẩn) |
| Kích thước cổng khí (Port size) | PT 1/8″ (Cổng ren 1/8 inch) |
| Môi chất làm việc | Khí nén đã qua lọc |
| Áp suất vận hành | 0.15 MPa : 1.0 MPa |
| Áp suất chịu đựng tối đa | 1.5 MPa |
| Tốc độ pít-tông | $30\text{ mm/s} \div 500\text{ mm/s |
| Cơ cấu giảm chấn (Cushion) | Đệm cao su giảm xóc hai đầu (Rubber bumper) |
| Vòng từ tích hợp (Magnet) | Có sẵn (Mã S) – Dùng với cảm biến C73 / DS1-F / CMSH |
ĐỒNG BỘ DANH MỤC VẬT TƯ (BOM) & PHỤ KIỆN LẮP ĐẶT
Để lắp đặt và đấu nối hoàn chỉnh xi lanh AirTAC SDAD32X20SB vào hệ thống khí nén, danh mục phụ kiện đi kèm bao gồm:
Cảm biến vị trí nhận từ AirTAC (Magnetic Sensor):
Cảm biến 2 dây dạng lưỡi gà: C73 hoặc DS1-F.
Cảm biến bán dưỡng không tiếp điểm 3 dây PNP: CMSH-P hoặc CMSG-P (Lắp trên gá đai siết thân xi lanh).
Cút nối nhanh khí nén (Ren PT 1/8″ cắm ống ø6mm / ø8mm):
Cút thẳng AirTAC: APC6-01 hoặc APC8-01.
Cút góc 90^circ AirTAC: APL6-01 hoặc APL8-01.
Van tiết lưu chỉnh tốc độ (Speed Controller):
Van tiết lưu bắt trực tiếp cổng 1/8″: ASC100-06 hoặc PSL6-01.
Ống dẫn khí nén dẻo PU:
Ống PU AirTAC đường kính ø6mm / ø8mm: US0604 hoặc US0805.
FAQ (CÂU HỎI THƯỜNG GẶP CỦA KỸ SƯ BẢO TRÌ)
Q: Sự khác biệt cơ bản giữa hai mã AirTAC SDA32X20S và SDAD32X20S là gì?
A:
SDA32X20S: Xi lanh mỏng 1 đầu ty tiêu chuẩn (Single Rod).
SDAD32X20S: Xi lanh mỏng 2 đầu ty / thông ty (Double Rod), ty nhô ra ở cả hai phía nắp trước và nắp sau của xi lanh.
Q: Muốn chuyển đổi đầu ty từ ren trong thành ren ngoài để lắp khớp gá Y/I-Joint thì phải làm thế nào?
A: Mã SDAD32X20SB mặc định có 2 đầu ty ren trong (Female Thread M8×1.25). Nếu cần ren ngoài, bạn có thể mua thêm ốc nối hai đầu ren (Rod Adapter) hoặc đặt hàng trực tiếp mã có ký tự M ở cuối (Ví dụ: SDAD32X20SBM – Ren ngoài M10×1.25).
