Apex Dynamics AF AFR hộp số hành tinh là hai dòng hộp số hành tinh chính xác dùng cho servo motor và động cơ bước của Apex Dynamics (Đài Loan). AF là kiểu thẳng trục (in-line), mặt bích vuông. AFR là kiểu vuông góc 90°. Cả hai dòng dùng bánh răng nghiêng (helical), có 7 cỡ từ 042 đến 220.
Apex Dynamics AF AFR hộp số hành tinh là gì?
AF và AFR thuộc nhóm hộp giảm tốc hành tinh độ rơ thấp, lắp giữa động cơ và tải để giảm tốc, tăng mô-men và tăng độ cứng truyền động.
- AF: trục vào và trục ra thẳng hàng; vỏ và trục ra bằng thép không gỉ, mặt bích nối động cơ bằng nhôm anod đen. Thiết kế cho chế độ chạy liên tục (S1) hoặc chu kỳ (S5).

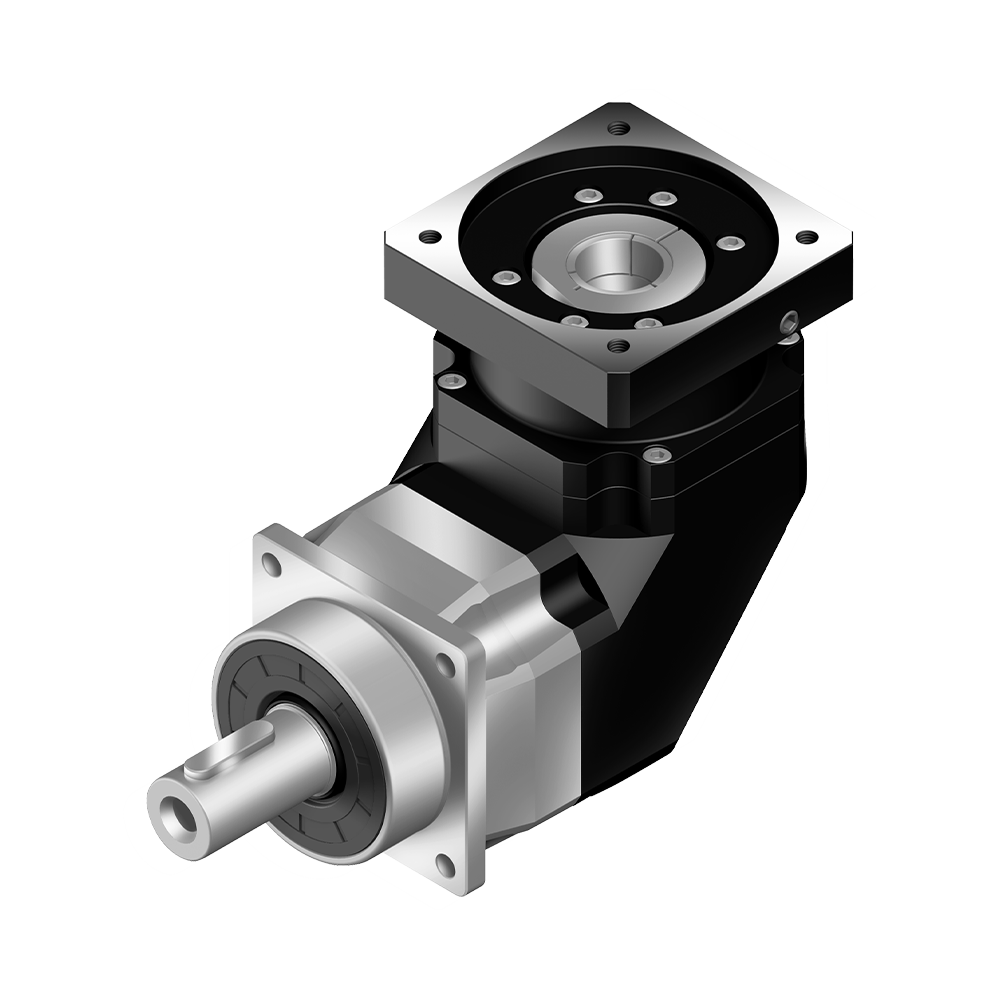

- AFR: đầu vào lệch 90° qua cặp bánh răng nghiêng; thân ngắn, nhẹ, cứng, dùng ổ côn chính xác chịu tải hướng kính và dọc trục lớn. Phù hợp khi không đủ chiều dài để lắp động cơ thẳng trục.
Giải mã ký hiệu
| Phần mã | Ý nghĩa | Ví dụ |
|---|---|---|
| AF / AFR | Dòng thẳng trục / vuông góc | AF |
| 042 … 220 | Cỡ hộp số | 075 |
| 003 … 100 (AFR đến 200) | Tỉ số truyền | 040 = 40:1 |
| S1 / S2 / S3 | Trục ra trơn / có then / then hoa DIN 5480 | S2 |
| P0 / P1 / P2 | Độ rơ rất nhỏ / giảm / tiêu chuẩn | P1 |
| Phần sau | Mã động cơ để chọn mặt bích nối | tùy động cơ |
Ví dụ: Apex Dynamics AF075-040-S2-P1 là hộp AF cỡ 075, tỉ số 40:1, trục có then, độ rơ P1.
Thông số kỹ thuật chung
| Thông số | AF (thẳng trục) | AFR (vuông góc) |
|---|---|---|
| Cỡ | 042, 060, 075, 100, 140, 180, 220 | 042, 060, 075, 100, 140, 180, 220 |
| Tỉ số 1 cấp | 3–10 | 3–10, 14, 20 |
| Tỉ số 2 cấp | 12–100 | 15–200 |
| Mô-men danh định T2N | 14–2.000 N·m | 9–2.000 N·m |
| Độ rơ 1 cấp (P0/P1/P2) | ≤ 1 / 3 / 5 arcmin | ≤ 2 / 4 / 6 arcmin |
| Độ rơ 2 cấp (P0/P1/P2) | ≤ 3 / 5 / 7 arcmin | ≤ 4 / 7 / 9 arcmin |
| Hiệu suất 1 cấp / 2 cấp | ≥ 97% / ≥ 94% | ≥ 95% / ≥ 92% |
| Mô-men dừng khẩn cấp | 3 × T2N | Xem catalog |
| Cấp bảo vệ, nhiệt độ | IP65; −10 đến +90 °C | IP65; −10 đến +90 °C |
| Bôi trơn, tư thế lắp | Mỡ tổng hợp; mọi hướng | Dầu tổng hợp; mọi hướng |
Bảng chọn nhanh dòng AF theo cỡ
| Cỡ | T2N (N·m) | Tốc độ vào danh định / tối đa (vòng/phút) | Khối lượng 1 cấp / 2 cấp (kg) |
|---|---|---|---|
| AF042 | 14–22 | 5.000 / 10.000 | 0,6 / 0,8 |
| AF060 | 40–60 | 5.000 / 10.000 | 1,3 / 1,5 |
| AF075 | 100–160 | 4.000 / 8.000 | 3,7 / 4,1 |
| AF100 | 208–330 | 4.000 / 8.000 | 6,9 / 8,1 |
| AF140 | 342–650 | 3.000 / 6.000 | 13,7 / 16,6 |
| AF180 | 588–1.200 | 3.000 / 6.000 | 28 / 33 |
| AF220 | 1.140–2.000 | 2.000 / 4.000 | 48 / 60 |
Mô-men thay đổi theo tỉ số truyền; tra bảng của hãng cho tỉ số cụ thể.
Ưu điểm nổi bật
- Độ rơ thấp: từ ≤ 1 arcmin (AF 1 cấp, P0).
- Hiệu suất cao: đến ≥ 97% với AF 1 cấp.
- Êm: bánh răng nghiêng; AF042 ≤ 56 dB(A) theo điều kiện đo của hãng.
- Bền, kín: IP65, bôi trơn kín, lắp mọi hướng.
- Hai kiểu lắp: thẳng trục (AF) hoặc vuông góc (AFR) cùng dải cỡ.
Ứng dụng
AF/AFR dùng cùng động cơ servo và động cơ bước trong bàn xoay, trục định vị, robot gắp đặt, máy cắt, máy đóng gói, máy công cụ, băng tải định vị.
Hướng dẫn chọn hộp số
- Kiểu lắp: đủ chiều dài thì chọn AF; cần gập 90° thì chọn AFR.
- Tỉ số: chia tốc độ động cơ cho tốc độ tải cần.
- Mô-men: mô-men tải không vượt T2N của cỡ và tỉ số đã chọn.
- Độ rơ: chọn P0/P1/P2 theo độ chính xác định vị cần.
- Trục ra và động cơ: chọn S1/S2/S3 và báo mã động cơ, ví dụ servo Oriental Motor NXM620M, để hãng làm mặt bích nối.
Tham khảo thêm động cơ, servo và hộp số nhiều hãng NTN đang cung cấp.
Sản phẩm cùng loại từ hãng khác
- Nidec có hộp số hành tinh cho servo.
- Oriental Motor 5GU15KB là hộp số trục song song cho động cơ AC, khác loại hộp số hành tinh.
Kích thước mặt bích, trục, độ rơ và mô-men mỗi hãng khác nhau. Cần so sánh kỹ trước khi đổi; liên hệ NTN để được hỗ trợ.
Câu hỏi thường gặp (FAQ)
AF và AFR khác nhau thế nào?
AF thẳng trục; AFR vuông góc 90°. AFR có thêm tỉ số đến 200 nhưng độ rơ và hiệu suất kém AF một chút.
P0, P1, P2 là gì?
Ba cấp độ rơ: P0 rất nhỏ, P1 giảm, P2 tiêu chuẩn.
Hộp số có cần thay dầu không?
Hãng ghi bôi trơn kín, không cần bảo dưỡng trong điều kiện làm việc bình thường.
Liên hệ báo giá thế nào?
Gọi Mr. Nam 0982 49 47 45 hoặc email sales@ntntech.com.vn, ghi rõ cỡ, tỉ số, độ rơ, kiểu trục và mã động cơ.
Mua Apex Dynamics AF AFR hộp số hành tinh tại NTN
NTN nhận báo giá các mã AF, AFR và hỗ trợ chọn cỡ, tỉ số theo động cơ và tải. Vui lòng gửi thông tin ứng dụng hoặc mã đầy đủ.
