Trong các dây chuyền đóng gói thực phẩm, đồ uống (nước giải khát, chai nhựa PET, chai thủy tinh) hay sản xuất màng phim mỏng, các loại cảm biến quang thông thường thường gặp hiện tượng chùm sáng xuyên qua vật thể dẫn đến bỏ sót sản phẩm (lỗi lọt sáng).

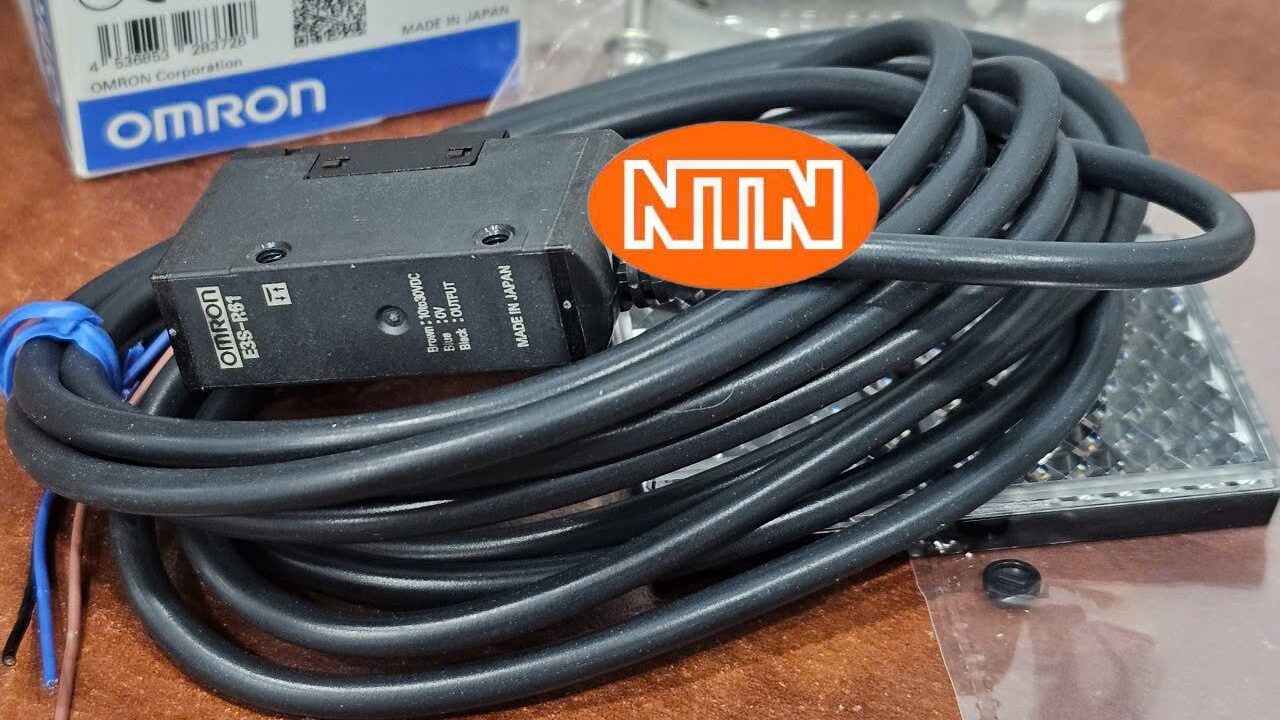

Sản phẩm Omron E3S-R61 thuộc dòng cảm biến quang vỏ kim loại cao cấp E3S-R Series do tập đoàn Omron Corporation (Nhật Bản) chế tạo. Thiết bị hoạt động theo nguyên lý phản xạ gương kết hợp công nghệ M.S.R. (Mirror Surface Rejection) giúp lọc bỏ ánh sáng phản xạ từ bề mặt bóng, đảm bảo độ chính xác tuyệt đối khi phát hiện các vật thể trong suốt hoặc có độ phản quang cao ở khoảng cách lên đến 1 m.
Giải mã chi tiết cấu trúc ký hiệu kỹ thuật Omron E3S-R61
E3S: Dòng cảm biến quang vỏ kim loại chắc chắn chuẩn công nghiệp của Omron.
R: Loại cảm biến phản xạ gương có chức năng M.S.R. (Chống nhiễu phản xạ bề mặt gương/bóng).
6: Kiểu kết nối điện = Cáp nối liền đúc sẵn 2 m (Pre-wired 2 m).
1: Loại ngõ ra tín hiệu điều khiển = NPN Open Collector.
Bảng thông số kỹ thuật cốt lõi (Xác thực từ tài liệu kỹ thuật Omron Corporation Japan)
| Thuộc tính đặc tính | Giá trị cấu hình chi tiết của thiết bị Omron |
| Model / Mã sản phẩm | E3S-R61 (Đường kính cáp đúc sẵn 2 m) |
| Thương hiệu / Xuất xứ | Omron Corporation / Nhật Bản (Japan) |
| Phương pháp phát hiện | Phản xạ gương tích hợp M.S.R. (Retro-reflective with M.S.R.) |
| Khoảng cách phát hiện | 0.1 m : 1 m (Khi sử dụng cùng gương phản xạ E39-R1) |
| Vật thể phát hiện tiêu chuẩn | Vật thể đục, mờ, trong suốt (Chai PET, chai thủy tinh, màng nhựa) |
| Nguồn sáng phát | LED đỏ (Red LED 700 nm) kèm bộ lọc phân cực |
| Nguồn cấp vận hành | 12 : 24 VDC pm 10% (Ripple 10% P-P max) |
| Dòng điện tiêu thụ | le 45 mA |
| Ngõ ra điều khiển (Control Output) | NPN Open Collector (Max $100\text{ mA}, 30\text{ VDC}$) |
| Chế độ hoạt động (Operation Mode) | Light-ON / Dark-ON (Thay đổi qua công tắc gạt/xoay) |
| Thời gian đáp ứng | Max $1\text{ ms}$ (Thích hợp dây chuyền tốc độ cao) |
| Điều chỉnh độ nhạy | Biến trở tinh chỉnh đơn vòng (Single-turn trimmer) |
| Cấp bảo vệ chống bụi nước | IP67 (IEC 60529) / NEMA 4X (Chịu rửa nước nhà xưởng) |
| Vật liệu vỏ / Tấm kính | Zinc die-cast (Đồng kẽm đúc mạ) / Nhựa Acrylic |
ĐỒNG BỘ DANH MỤC VẬT TƯ (BOM) & PHỤ KIỆN LẮP ĐẶT
Để lắp đặt hoàn chỉnh cụm cảm biến quang Omron E3S-R61 trên dây chuyền, danh mục phụ kiện đi kèm bao gồm:
Gương phản xạ tiêu chuẩn Omron (Reflector):
Gương phản xạ kích thước tiêu chuẩn (Bắt buộc): E39-R1 (Khoảng cách $0.1 \div 1\text{ m}$).
Gương phản xạ kích thước nhỏ cho không gian hẹp: E39-R3 hoặc E39-R9.
Gá bắt cố định cảm biến & Gương (Mounting Bracket):
Gá thép không gỉ L-type cho cảm biến: E39-L102 hoặc E39-L104.
Gá giữ gương phản xạ: E39-L7.
Bộ nguồn 24 VDC công nghiệp:
Nguồn tổ ong / Rail Omron: S8VK-C06024 (24 VDC / 2.5 A).
FAQ (CÂU HỎI THƯỜNG GẶP CỦA KỸ SƯ BẢO TRÌ)
Q: Sự khác biệt giữa hai mã cảm biến Omron E3S-R61 và E3S-R81 là gì?
A: Cả hai mã đều là cảm biến phản xạ gương tích hợp M.S.R. dùng cáp đúc 2 m, điểm khác biệt duy nhất là loại tín hiệu ngõ ra:
E3S-R61: Ngõ ra NPN Open Collector (Sụt áp về 0 V / GND khi kích hoạt).
E3S-R81: Ngõ ra PNP Open Collector (Cấp điện áp +24 V ra khi kích hoạt).
Q: Tại sao khi thử nghiệm E3S-R61 mà không dùng gương E39-R1 (chỉ chiếu vào tường hoặc tấm kim loại) thì cảm biến không hoạt động?
A: Do E3S-R61 tích hợp bộ lọc phân cực M.S.R., đầu thu của cảm biến chỉ chấp nhận chùm ánh sáng đã bị xoay góc phân cực $90^\circ$ bởi các hạt vi lăng kính trên tấm gương phản xạ chuyên dụng (như E39-R1). Nếu chiếu vào tường hay bề mặt kim loại phẳng, góc phân cực không bị xoay nên cảm biến sẽ coi như không nhận được tín hiệu phản xạ.
