Tay Gắp Khí Nén Festo DHPS-16-A – Cấu Trúc Piston Oval Mạnh Mẽ, Lựa Chọn Hoàn Hảo Cho Cánh Tay Robot Gắp Thả
Trong các ứng dụng tự động hóa yêu cầu chu kỳ hoạt động liên tục (Pick-and-Place) như lắp ráp linh kiện điện tử, đóng gói bao bì hay cấp phôi cho máy CNC, cơ cấu kẹp cần đảm bảo độ chính xác cực cao và chống chịu được lực tác động ngang. Dòng tay gắp song song DHPS của thương hiệu Festo (Đức) được giới kỹ sư đánh giá là một trong những giải pháp cơ khí tối ưu nhất nhờ thiết kế ngàm kẹp siêu cứng vững.

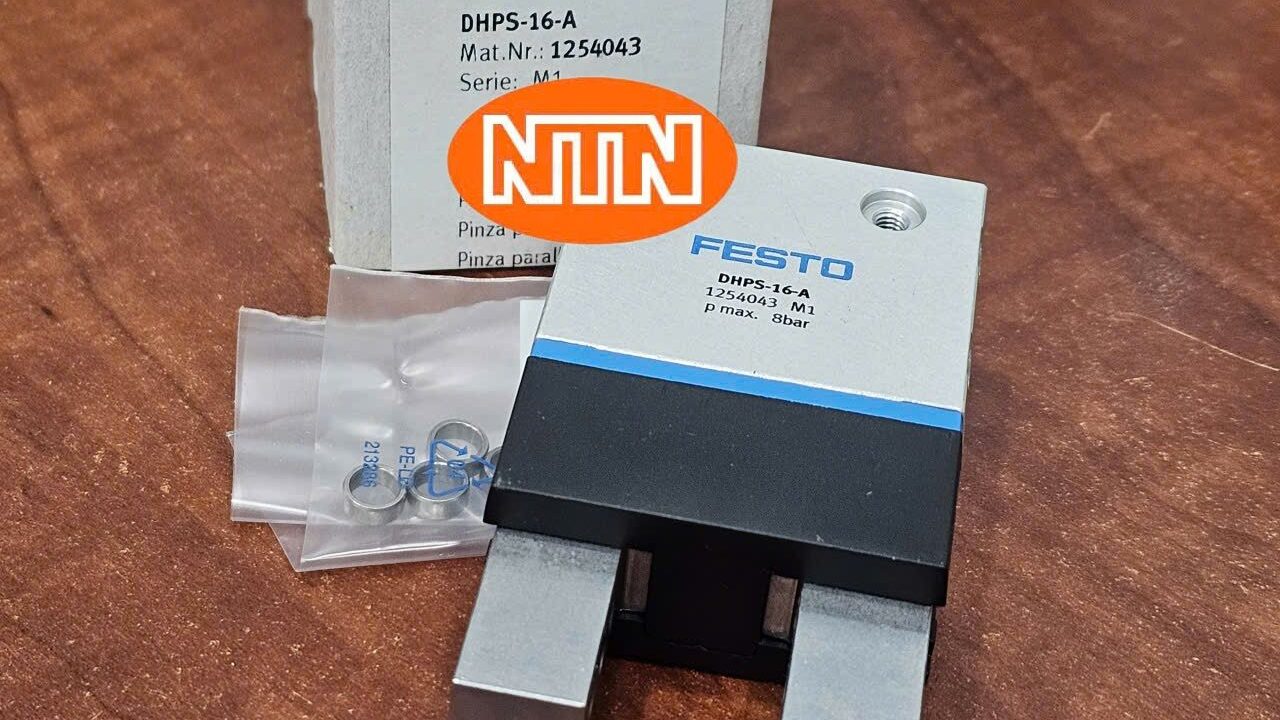

Mã sản phẩm Festo DHPS-16-A là phiên bản kích thước tầm trung (Size 16), hoạt động theo nguyên lý tác động kép. Điểm đột phá của dòng sản phẩm này là việc Festo sử dụng biên dạng piston hình oval (bầu dục) bên trong thân xi lanh, giúp tạo ra lực kẹp lớn hơn đáng kể so với các piston hình tròn truyền thống có cùng diện tích gá lắp.
Giải mã chi tiết cấu trúc kỹ thuật từ mã hiệu Festo DHPS-16-A
Hệ thống mã hóa thiết bị của Festo tuân thủ nghiêm ngặt các chuẩn công nghiệp châu Âu, cực kỳ tinh gọn và dễ hiểu:
DHPS (Dòng sản phẩm – Parallel Gripper): Sê-ri tay gắp khí nén với ngàm trượt song song. Phù hợp nhất để kẹp các phôi có mặt phẳng, hình khối vuông vức hoặc phôi trụ (nếu chế tạo ngàm khoét lõm).
16 (Kích thước – Size): Kích thước định danh của xi lanh (Size 16). Thông số này quyết định trực tiếp đến lực kẹp tối đa và tải trọng cho phép của má kẹp.
A (Cảm biến vị trí – Position Sensing): Hậu tố “A” khẳng định piston bên trong đã được đúc sẵn nam châm vĩnh cửu. Cho phép người dùng gắn các cảm biến từ tính bên ngoài vỏ để nhận biết trạng thái ngàm “Đang mở” hay “Đã kẹp chặt”.
Bảng thông số kỹ thuật cốt lõi (Xác thực từ tài liệu kỹ thuật Festo)
| Thuộc tính đặc tính | Giá trị cấu hình chi tiết của thiết bị Festo |
| Model hệ thống | DHPS-16-A |
| Thương hiệu | Festo (Đức) |
| Loại tác động | Tác động kép (Double Acting) |
| Kích thước / Size | 16 |
| Hành trình mỗi ngàm kẹp | 5 mm (Tổng độ mở 2 ngàm là 10 mm) |
| Cổng cấp khí nén | Ren M5 |
| Lưu chất vận hành | Khí nén lọc sạch (ISO 8573-1:2010), có hoặc không cần bôi trơn |
| Dải áp suất hoạt động | 2 đến 8 bar |
| Độ lặp lại (Repeatability) | ≤ 0.02 mm (Độ chính xác kẹp cực cao) |
| Nhiệt độ môi trường | +5°C đến +60°C |
| Cấu trúc dẫn hướng ngàm | Thanh trượt dẫn hướng bi (Ball bearing guide) chống xoắn |
ƯU ĐIỂM CƠ KHÍ & HƯỚNG DẪN TÍCH HỢP BOM VẬT TƯ
Khả năng hấp thụ lực cản xuất sắc: Ngàm kẹp của DHPS-16-A được hỗ trợ bởi hệ thống rãnh trượt chính xác và cứng cáp. Thiết kế này cho phép tay kẹp chịu được các momen uốn tĩnh và momen xoắn cao (ví dụ khi cánh tay robot đang kẹp phôi nặng và đột ngột phanh gấp chuyển hướng) mà không làm rơ lắc cơ cấu ngàm.
Đồng bộ danh mục vật tư (BOM): Để tay gắp DHPS-16-A hoạt động hoàn thiện trên bản vẽ máy, bạn cần bổ sung các phụ kiện sau:
Đầu nối khí (Fittings): Cổng In/Out là ren M5. Tùy vào ống khí sử dụng, bạn chọn các loại đầu cắm nhanh như QSM-M5-4 (cho ống phi 4) hoặc QSM-M5-6 (cho ống phi 6) của Festo.
Van tiết lưu: Rất quan trọng để giảm chấn. Cần dùng tiết lưu ren M5 để điều chỉnh tốc độ đóng/mở ngàm êm ái, tránh dập phôi hỏng.
FAQ (CÂU HỎI THƯỜNG GẶP TRONG THIẾT KẾ & LẮP ĐẶT)
Q: Lực kẹp thực tế của mã DHPS-16-A là bao nhiêu? Có kẹp được khối kim loại nặng 3kg không?
A: Ở áp suất tiêu chuẩn 6 bar, tay gắp size 16 tạo ra lực kẹp lý thuyết khoảng 153 N (~15 kgf). Tuy nhiên, khối lượng phôi tối đa gắp được phụ thuộc vào nhiều yếu tố: chiều dài của má kẹp bạn tự chế tạo (khoảng cách từ ngàm đến tâm phôi), hệ số ma sát giữa má kẹp và phôi, và gia tốc di chuyển của robot. Theo quy tắc an toàn cơ khí (Safety factor = 4), khối lượng phôi chỉ nên bằng khoảng 1/4 đến 1/5 lực kẹp. Với 153 N, tay gắp này kẹp ổn định và an toàn nhất với các phôi nhẹ từ 0.5 kg đến tối đa 1.5 kg. Với phôi kim loại 3kg, bạn phải tăng lên size lớn hơn (như DHPS-20 hoặc DHPS-25).
Q: Tôi phải dùng mã cảm biến (Auto Switch) nào để cài vào thân xi lanh DHPS-16-A?
A: Thân vỏ của dòng Festo DHPS được phay sẵn rãnh chữ T (T-slot) hoặc rãnh chữ C (C-slot) tùy vào hệ tiêu chuẩn. Đối với dòng tay kẹp hiện đại của Festo, bạn nên sử dụng dòng cảm biến bán dẫn thế hệ mới của hãng là SMT-8M (dành cho rãnh chữ T – kích thước rãnh 8mm) hoặc SMT-10M (dành cho rãnh chữ C). Cảm biến chỉ cần trượt vào rãnh, thiết lập vị trí “mở/đóng” và siết nhẹ vít lục giác chìm để cố định, truyền tín hiệu 24VDC chính xác về trung tâm PLC.
