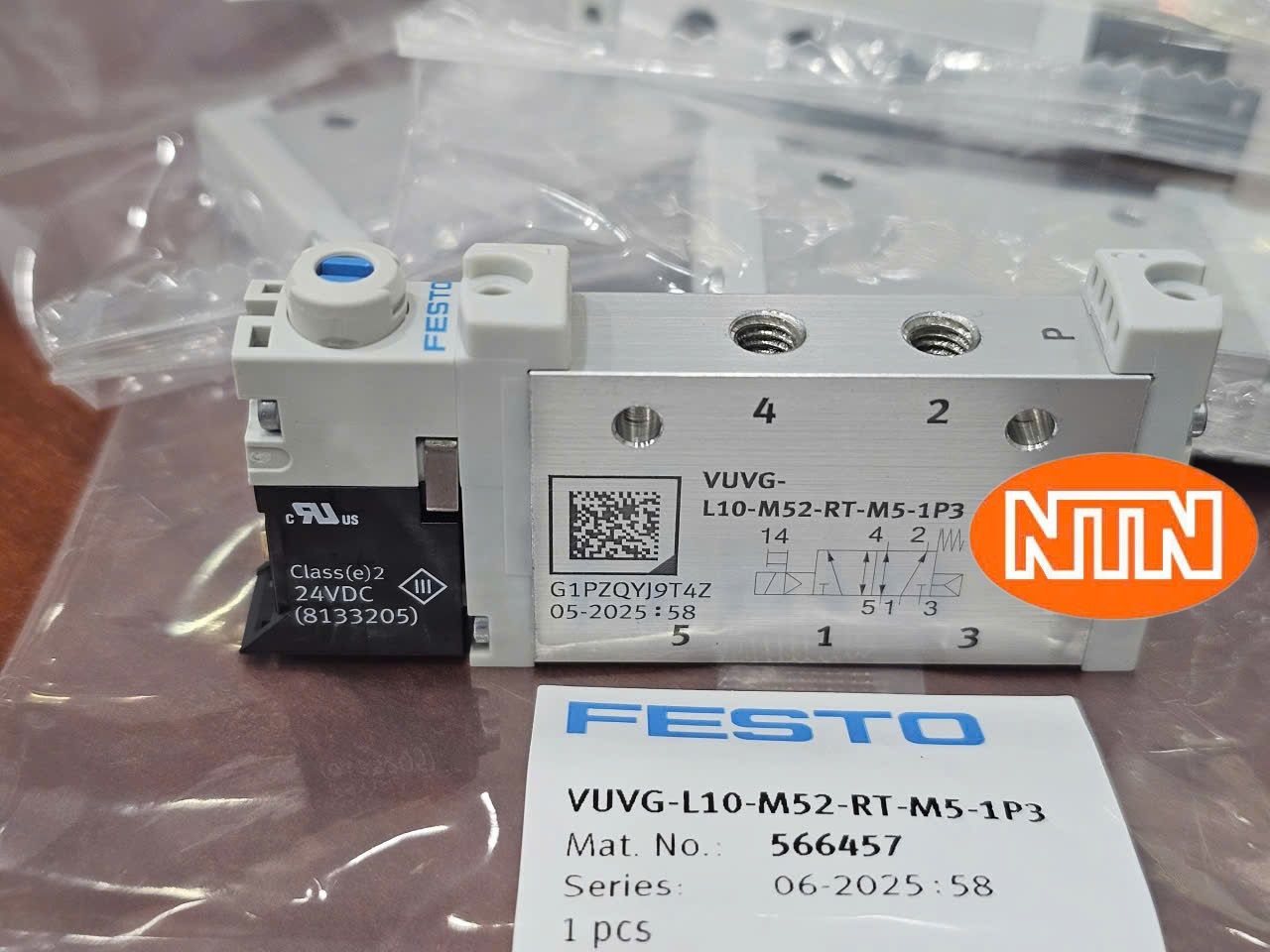

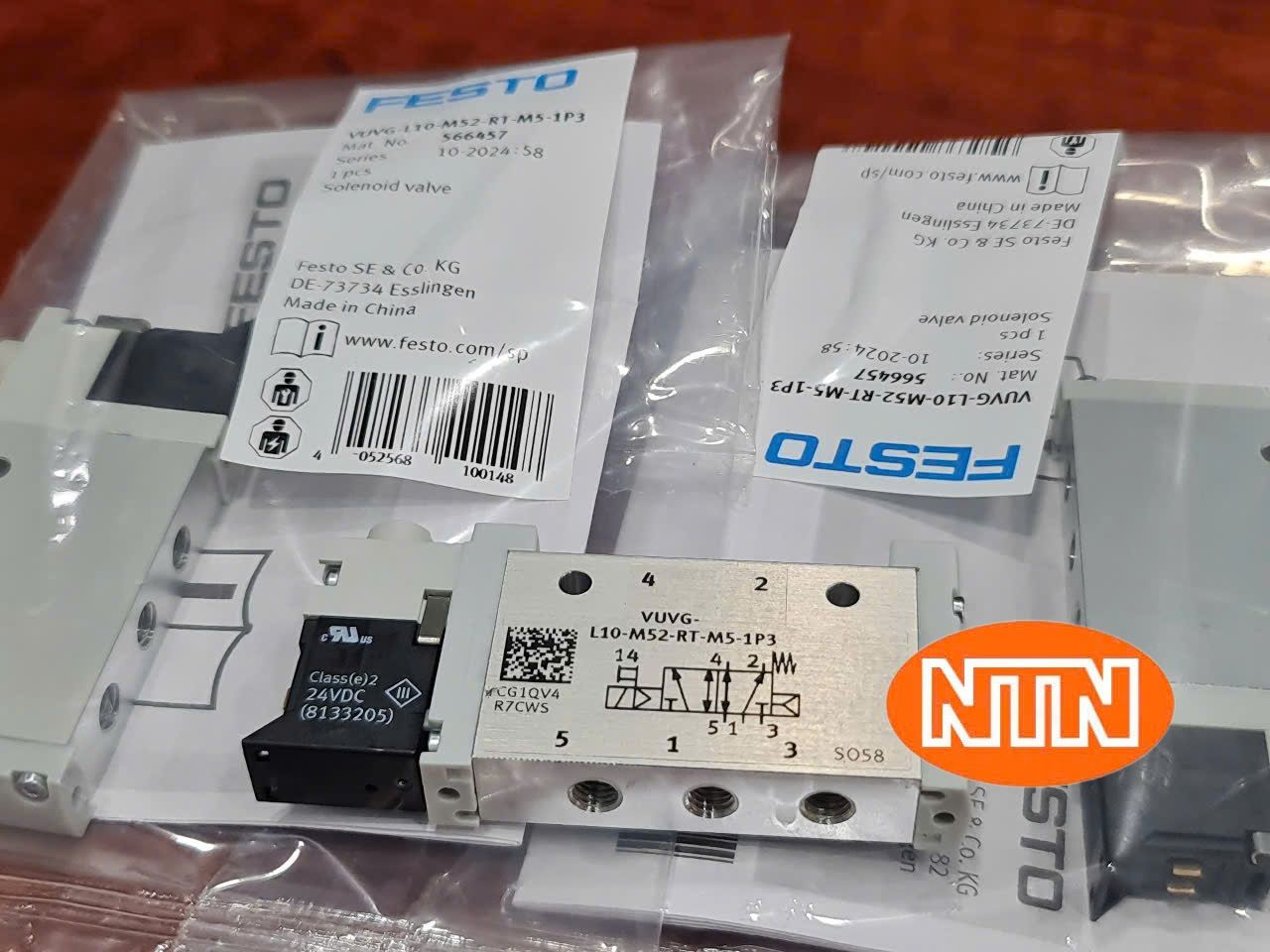

Festo VUVG-L10-M52-RT-M5-1P3 van điện từ (mã số 566457) là van 5/2 một coil kiểu in-line, thân rộng 10 mm, cổng ren M5, lưu lượng danh định 220 l/phút. Van dùng cuộn hút 24 VDC, áp suất làm việc 2,5–8 bar với pilot trong. Đuôi 1P3 cho biết van được giao không kèm hộp đấu điện (E-box).
Festo VUVG-L10-M52-RT-M5-1P3 van điện từ là gì?
Đây là một mã trong dòng VUVG của Festo: van con trượt làm kín mềm, điều khiển gián tiếp bằng van pilot. Khi cấp điện, cổng 1 thông sang cổng 4; khi ngắt điện, van tự hồi về nhờ lò xo khí kết hợp lò xo cơ, cổng 1 thông sang cổng 2.
Van lắp độc lập bằng lỗ xuyên thân hoặc ghép lên thanh manifold. Phần điện là mô-đun rời: người dùng chọn E-box theo kiểu giắc mong muốn rồi cắm lên van.
Giải mã ký hiệu model VUVG-L10-M52-RT-M5-1P3
| Ký hiệu | Ý nghĩa |
|---|---|
| VUVG | Dòng van điện từ VUVG |
| L | Van in-line, cổng khí nằm trên thân |
| 10 | Thân rộng 10 mm |
| M52 | 5/2 một coil (monostable) |
| R | Hồi về bằng lò xo khí kết hợp lò xo cơ |
| T | Nút nhấn tay kiểu nhấn nhả và nhấn khóa |
| M5 | Cổng ren M5 |
| 1 | Điện áp 24 VDC |
| P3 | Không kèm hộp đấu điện (E-box) |
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Mã số Festo | 566457 |
| Chức năng van | 5/2, một coil |
| Kết cấu | Con trượt, làm kín mềm, điều khiển pilot |
| Lưu lượng danh định | 220 l/phút |
| Cổng 1, 2, 3, 4, 5 | M5 |
| Áp suất làm việc (pilot trong) | 2,5–8 bar |
| Lưu chất | Khí nén theo ISO 8573-1:2010 [7:4:4] |
| Nhiệt độ môi trường và lưu chất | −5 đến 50 °C; đến 60 °C khi dùng E-box có giảm dòng giữ |
| Điện áp cuộn hút | 24 VDC, dao động cho phép ±10% |
| Công suất tiêu thụ | 1 W; 0,35 W sau khi giảm dòng giữ |
| Chế độ làm việc | 100% (liên tục) |
| Cấp bảo vệ | Theo E-box: IP40 với giắc cắm, IP65 với giắc M8 |
| Xả khí | Có thể tiết lưu ở cổng xả |
| Lắp đặt | Lỗ xuyên thân hoặc thanh manifold; hướng lắp tùy ý |
| Khối lượng | Khoảng 45 g |
| Vật liệu | Thân hợp kim nhôm; gioăng HNBR, NBR |
Ưu điểm nổi bật
- Nhỏ mà lưu lượng cao: thân 10 mm đạt 220 l/phút với cổng M5.
- Phần điện tùy chọn: chọn E-box theo kiểu giắc, có hoặc không có đèn LED và mạch giảm dòng giữ.
- Tiết kiệm điện: 1 W, còn 0,35 W khi giữ.
- Nút nhấn tay hai chế độ: nhấn nhả hoặc nhấn khóa, tiện khi chạy thử.
Ứng dụng
Festo VUVG-L10-M52-RT-M5-1P3 van điện từ dùng điều khiển xi lanh nhỏ, tay kẹp và cơ cấu đẩy trong máy lắp ráp linh kiện, máy đóng gói và đồ gá, nơi cần van gọn đặt sát cơ cấu chấp hành. Xem tổng quan cả dòng tại bài Festo VUVG và cụm van VTUG, hoặc các dòng van điện từ khác tại NTN.
Hướng dẫn đấu nối và lắp đặt
- Đặt kèm E-box phù hợp, vì mã 1P3 không có sẵn phần đấu điện. E-box quyết định kiểu giắc và cấp bảo vệ.
- Cấp khí vào cổng 1; nối cổng 4 và 2 tới xi lanh; cổng 3 và 5 là cổng xả, có thể lắp giảm thanh hoặc van tiết lưu M5.
- Giữ áp suất cấp từ 2,5 bar trở lên. Nếu áp suất thấp hơn hoặc dùng chân không, cần bản pilot ngoài (mã có chữ Z).
- Dùng khí đã lọc đạt ISO 8573-1:2010 [7:4:4].
- Nhả nút nhấn tay về vị trí không khóa trước khi chạy tự động.
Model cùng dòng và phụ kiện
- VUVG-L10-B52-T-M5-1P3 (566458): 5/2 hai coil, cùng cỡ thân và cổng.
- VUVG-L10-P53C-T-M5-1P3 (566459): 5/3 giữa đóng.
- VUVG-L10-P53E-T-M5-1P3 (566460): 5/3 giữa xả.
- Festo VUVG-B14-M52-AZT-F-1T1L (573482): van sub-base thân 14 mm khi cần lưu lượng lớn hơn.
- Phụ kiện: E-box, giắc cắm có cáp, đầu nối nhanh M5, giảm thanh M5, nắp che nút nhấn tay.
Câu hỏi thường gặp (FAQ)
Mã 566457 và VUVG-L10-M52-RT-M5-1P3 có phải là một?
Đúng. 566457 là mã số đặt hàng của Festo cho model VUVG-L10-M52-RT-M5-1P3.
Van này có kèm giắc điện không?
Không. Ký hiệu P3 nghĩa là không kèm hộp đấu điện; E-box và giắc phải đặt riêng.
Van là một coil hay hai coil?
Một coil (M52). Khi ngắt điện, van tự hồi về vị trí ban đầu. Bản hai coil cùng cỡ là VUVG-L10-B52-T-M5-1P3.
Áp suất làm việc là bao nhiêu?
2,5 đến 8 bar khi dùng pilot trong.
Mua Festo VUVG-L10-M52-RT-M5-1P3 van điện từ tại NTN
NTN Tech cung cấp thiết bị Festo cho nhà máy tại Việt Nam. Để nhận báo giá Festo VUVG-L10-M52-RT-M5-1P3 van điện từ và E-box đi kèm, vui lòng gửi yêu cầu qua trang liên hệ hoặc:
- Địa chỉ: 269/129 Phan Huy Ích, Phường An Hội Tây, TP.HCM
- Điện thoại: Mr. Nam 0982 49 47 45
- Email: sales@ntntech.com.vn
Specification
| Thông số kỹ thuật | Giá trị |
| Chức năng van | 5/2 đơn ổn định |
| Kiểu vận hành | điện |
| Kích thước van | 10 mm |
| Lưu lượng danh nghĩa bình thường (chuẩn hóa theo DIN 1343) | 220 l/ph |
| Cổng nối làm việc bằng khí nén | M5 |
| Điện áp vận hành | 24V DC |
| Áp suất vận hành | 0.25 MPa … 0.8 MPa |
| Chức năng khí xả | có thể điều tiết |
