Tổng quan CDADS32×20-R
Koganei CDADS32×20-R: Xi lanh khí nén compact block (Jig Cylinder C series), bore 32 mm, stroke 20 mm, double-acting tiêu chuẩn, với tùy chọn -R (front trunnion mounting – tai gá xoay phía trước). Model này được dùng rất nhiều trong jig kẹp lớn, máy ép nhựa và robot công nghiệp tại Việt Nam.
Đặc điểm nổi bật
- Thiết kế block nhỏ gọn, nắp nhựa bảo vệ (cover type).
- Chống stick-slip, hoạt động mượt ở tốc độ thấp.
- Thân nhôm anodized + piston rod mạ crom cứng.
- Áp suất 0.05 – 1.0 MPa, tốc độ 50-500 mm/s.
- Rãnh gắn cảm biến ZE series 4 mặt.
- -R: Tai gá xoay phía đầu rod (trunnion mount) → dễ lắp vào cơ cấu lắc, robot arm.
Ứng dụng phổ biến tại Việt Nam
- Jig kẹp lớn (ô tô, điện tử, máy ép nhựa).
- Cơ cấu đẩy có góc nghiêng hoặc xoay.
- Robot gắp đặt, máy hàn điểm.
- Thay thế SMC CQ2/CDQ2, Airtac ACQ series.
Specification
Thông số chính
| Thông số | Giá trị |
|---|---|
| Bore × Stroke | 32 mm × 20 mm |
| Loại | Double-acting |
| Áp suất làm việc | 0.05 – 1.0 MPa |
| Tốc độ piston | 50 – 500 mm/s |
| Lực đẩy (0.5 MPa) | ≈ 402 N |
| Lực kéo (0.5 MPa) | ≈ 336 N |
| Trọng lượng cơ bản | ≈ 350 – 380 g |
| Kích thước tổng (DxRxC) | ≈ 45 × 45 × 85 mm (khi thu về) |
| Cổng khí | Rc(PT) 1/8″ |
| Mounting | Front trunnion (-R) |

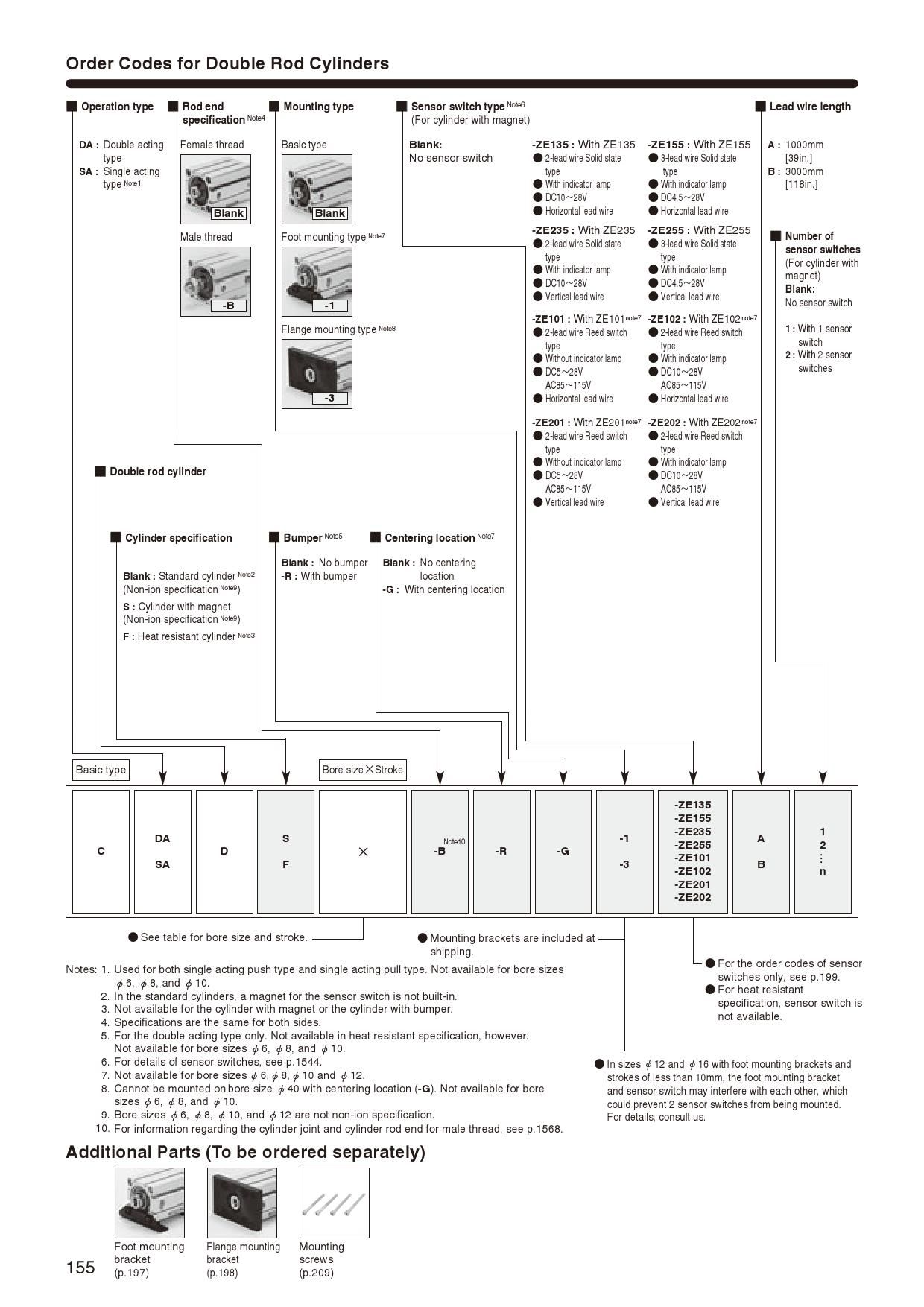

Order Code
