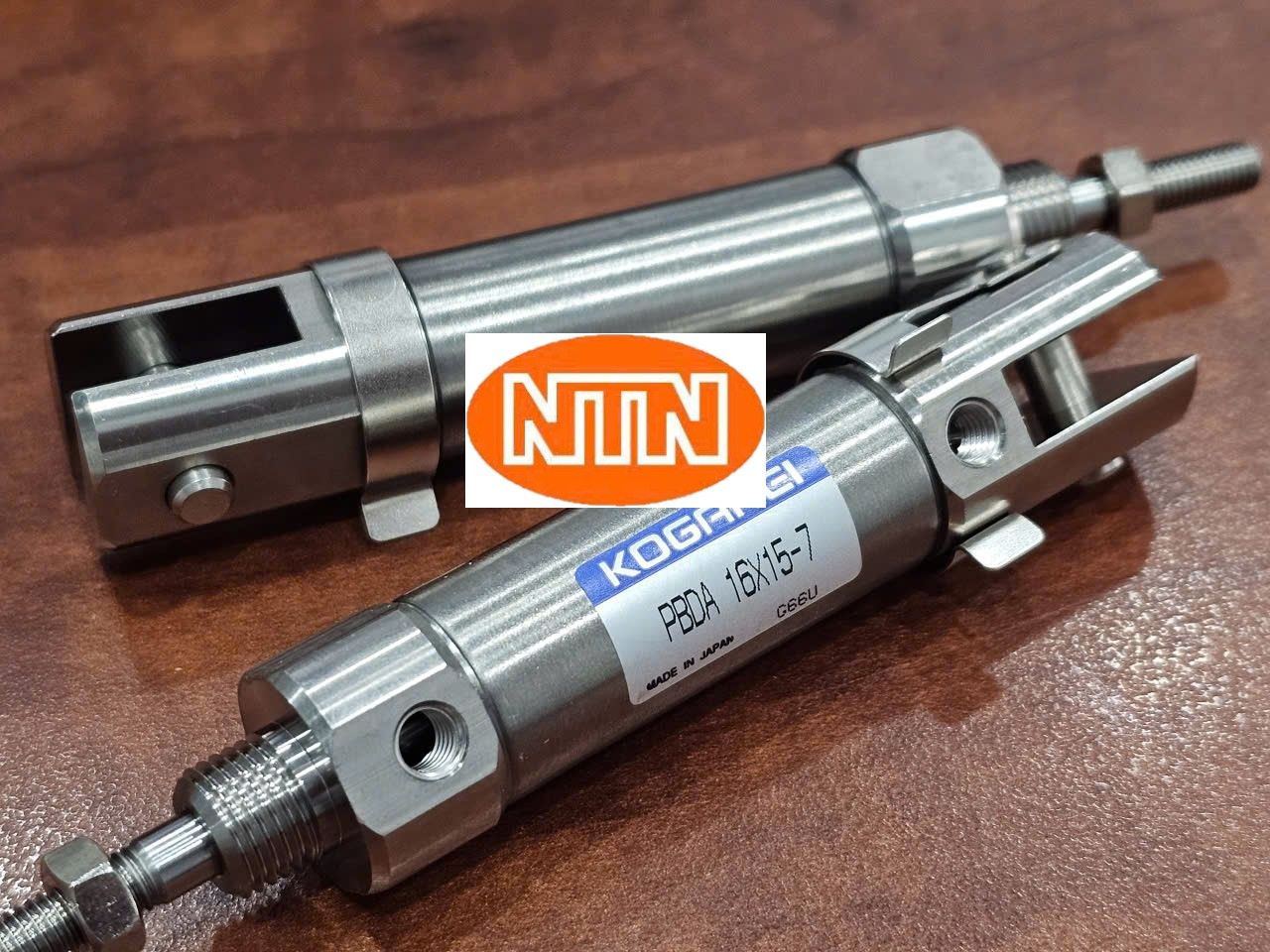

Koganei PBDA16x15-7 xi lanh khí nén thuộc dòng Pen Cylinder, kiểu tác động kép, đường kính piston 16 mm, hành trình 15 mm và kiểu lắp clevis (-7). Sản phẩm có thân thép không gỉ, đạt chuẩn non-ion, áp suất làm việc 0,06–0,7 MPa, tốc độ 50–750 mm/s và cổng khí M5×0,8, phù hợp cơ cấu nhỏ gọn trên máy lắp ráp, kiểm tra và thiết bị bán dẫn.
Koganei PBDA16x15-7 là gì?
PBDA16x15-7 là xi lanh khí nén thân tròn (pen cylinder) của Koganei. Dòng PBDA được thiết kế siêu nhỏ gọn với dải bore từ φ2,5 đến φ16 mm, thân ống inox, nắp đầu hợp kim nhôm mạ niken và cần piston thép không gỉ. Model này dùng khí nén làm môi chất, không cần bôi trơn, có đệm cao su (rubber bumper) ở hai đầu và phù hợp môi trường yêu cầu hạn chế ion kim loại.
Giải mã ký hiệu model Koganei PBDA16x15-7
- PBDA: Dòng Pen Cylinder, tác động kép (double acting).
- 16: Đường kính piston (bore) 16 mm.
- 15: Hành trình (stroke) 15 mm.
- -7: Kiểu lắp clevis (có chốt), chỉ áp dụng cho bore φ10 và φ16.
Các hậu tố khác thường gặp: -A (ống ngang), -1A (foot đơn), -3 (flange), S (có nam châm gắn sensor).
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | PBDA16x15-7 |
| Dòng sản phẩm | PBDA Pen Cylinder |
| Kiểu hoạt động | Tác động kép (double acting), cần đơn |
| Đường kính piston | 16 mm |
| Hành trình | 15 mm |
| Kiểu lắp | Clevis (có chốt) |
| Môi chất | Khí nén |
| Áp suất làm việc | 0,06 – 0,7 MPa |
| Áp suất chịu thử | 1,05 MPa |
| Nhiệt độ làm việc | 0 – 70 °C |
| Tốc độ piston | 50 – 750 mm/s |
| Đệm | Rubber bumper |
| Bôi trơn | Không cần |
| Cổng khí | M5×0,8 |
| Lực đẩy / kéo (tham khảo max) | ≈ 127 N / ≈ 141 N |
| Tiêu chuẩn | Non-ion (không dùng vật liệu đồng) |
Dữ liệu trên được tổng hợp từ catalog chính hãng Koganei và bảng chọn lựa series PBDA.
Ưu điểm nổi bật
- Kích thước cực nhỏ, phù hợp không gian hẹp trên máy lắp ráp linh kiện và thiết bị kiểm tra.
- Thân ống thép không gỉ, nắp đầu nhẹ hơn thế hệ cũ nhờ chuyển sang hợp kim nhôm, tuổi thọ bạc dẫn cần được cải thiện rõ rệt.
- Đạt chuẩn non-ion tiêu chuẩn, phù hợp dây chuyền bán dẫn và môi trường hạn chế ion kim loại.
- Kiểu clevis linh hoạt cho cơ cấu xoay hoặc liên kết khớp.
- Có thể gắn sensor switch loại 4 mm vuông khi chọn phiên bản có nam châm.
Ứng dụng
Koganei PBDA16x15-7 xi lanh khí nén thường dùng cho cơ cấu đẩy/chốt ngắn, kẹp nhẹ, định vị chi tiết nhỏ trên máy lắp ráp điện tử, thiết bị đo lường tự động và module pick-and-place. Trong nhóm xi lanh thân tròn, bạn có thể tham khảo thêm các lựa chọn khác trên trang dòng pen cylinder PBDA Koganei.
Hướng dẫn đấu nối và lắp đặt
Cổng khí M5×0,8. Nên dùng van tiết lưu (meter-out) để kiểm soát tốc độ trong khoảng 50–750 mm/s. Trước khi nối ống, thổi sạch đường ống để tránh mạt kim loại và băng keo. Lắp clevis đúng hướng chịu tải, siết đai ốc theo mô-men khuyến cáo của catalog. Không bôi trơn nếu không cần thiết; nếu bôi trơn chỉ dùng dầu turbine ISO VG32.
Model cùng dòng và phụ kiện
Cùng dòng PBDA φ16 còn có các hành trình tiêu chuẩn 5–60 mm (và dài hơn theo yêu cầu). Các biến thể phổ biến: PBDA16x15 (basic), PBDA16x15-A (ống ngang), PBDA16x15-1A (foot), PBDA16x15-3 (flange), phiên bản có nam châm (S) để gắn sensor ZC series. Phụ kiện chính hãng gồm bracket clevis CS-7C-PBDA16, knuckle I/Y, đai ốc cần và sensor switch 4 mm. Chi tiết model cụ thể có trên trang Air Cylinder KOGANEI PBDA16X15-7.
Sản phẩm cùng loại từ hãng khác
Khi cần phương án khác, có thể tham khảo các dòng xi lanh thân tròn nhỏ tương tự:
- SMC có dòng CJ2/CDJ2 (bore φ6–φ16) với nhiều tùy chọn non-rotating và tích hợp speed controller.
- Festo có dòng DSNU (round cylinder) với lựa chọn đệm khí và cảm biến.
- CKD có dòng SCPS/SCPD3 (pencil shaped cylinder) phù hợp ứng dụng kích thước nhỏ.
Trước khi thay thế, cần đối chiếu kích thước lắp, kiểu cổng, ren cần piston, áp suất và kiểu đệm. Liên hệ NTN để được tư vấn mã phù hợp.
Câu hỏi thường gặp (FAQ)
PBDA16x15-7 có gắn được sensor không?
Model cơ bản không có nam châm. Cần chọn phiên bản có ký hiệu S và gắn sensor switch ZC series của Koganei.
Áp suất tối thiểu là bao nhiêu?
Với bore 16 mm, áp suất làm việc tối thiểu khoảng 0,06 MPa.
Có cần bôi trơn không?
Không bắt buộc. Nếu bôi trơn chỉ dùng dầu turbine ISO VG32.
