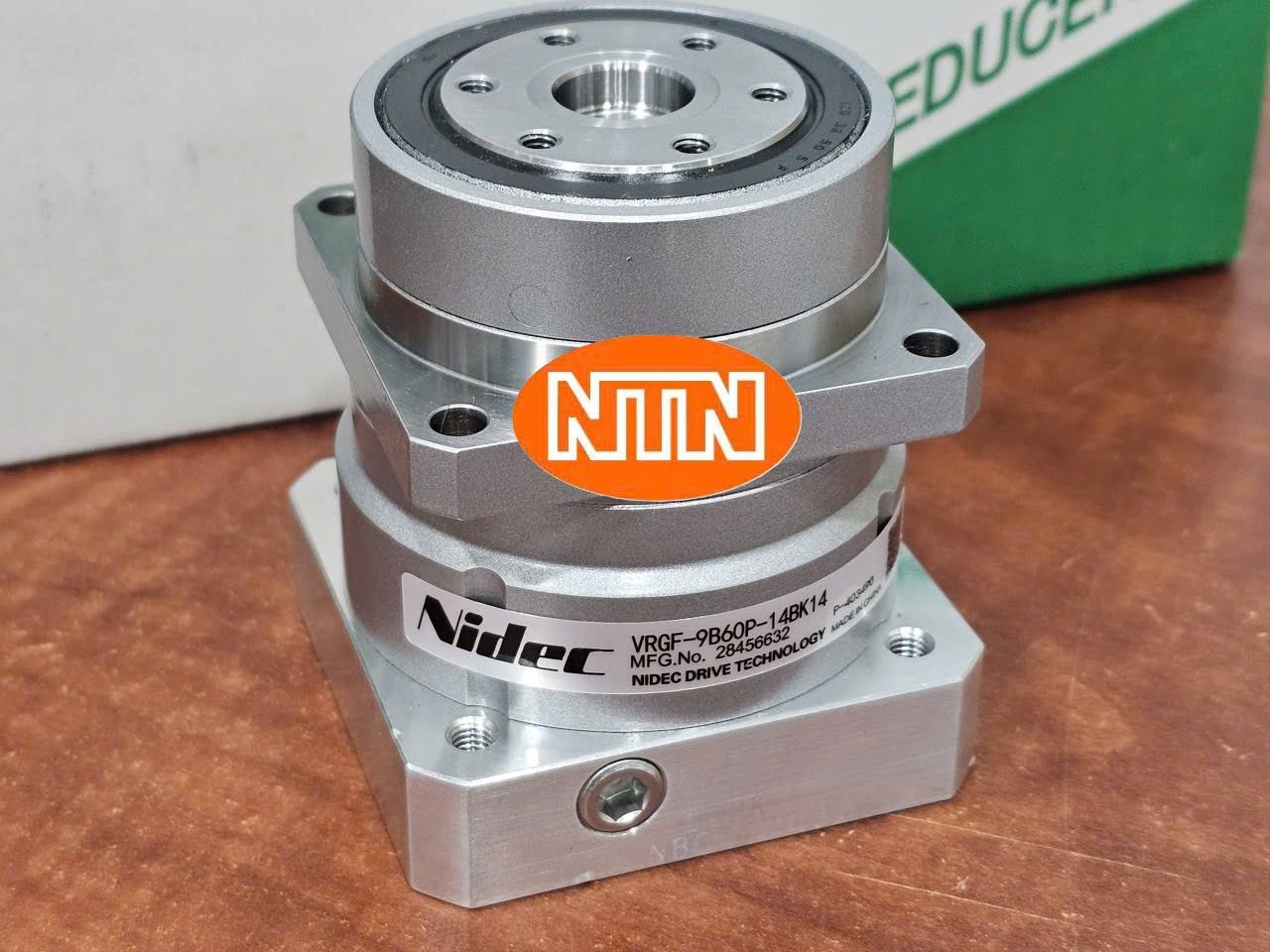

Nidec VRGF-9B60P-14BK14 (Nidec-Shimpo) là hộp giảm tốc planetary precision thuộc series VRG / ABLE Reducer, kiểu flange output (VRGF). Model có tỉ số truyền 9:1, frame size B60P, backlash thấp (3 arc-min), thiết kế chuyên dụng cho servo motor với adapter code 14BK14. Phù hợp ứng dụng định vị chính xác, máy công cụ, thiết bị bán dẫn và tự động hóa cao cấp.
Nidec VRGF-9B60P-14BK14 là gì?
VRGF-9B60P-14BK14 là precision planetary gear reducer đồng trục (coaxial) của Nidec Drive Technology (trước đây Nidec-Shimpo). Series VRG nổi bật với cấu trúc planetary + bánh răng nghiêng (helical), cross-roller bearing chính, giúp giảm rung động và tiếng ồn, đồng thời tăng độ cứng và tuổi thọ. Kiểu VRGF có đầu ra flange, dễ gắn trực tiếp load hoặc bàn quay.
Giải mã ký hiệu model Nidec VRGF-9B60P-14BK14
- VRGF: Series VRG, kiểu Flange output (đầu ra mặt bích).
- 9: Tỉ số truyền 9:1.
- B60P: Frame size B60P (khoảng □60 mm).
- 14BK14: Mã adapter / mount code phù hợp servo motor cụ thể (đường kính trục và mặt bích motor).
Phiên bản tương tự: VRGS (shaft output), các tỉ số khác (5, 7, 11…) và frame lớn hơn (C90, D120…).
Bảng thông số kỹ thuật
| Thông số | Giá trị (tham khảo) |
|---|---|
| Model | VRGF-9B60P-14BK14 |
| Series | VRG / ABLE Reducer |
| Kiểu | Planetary, Flange output (VRGF) |
| Tỉ số truyền | 9 : 1 |
| Frame size | B60P (≈ □60 mm) |
| Backlash | ≤ 3 arc-min |
| Mô-men cho phép trung bình | ≈ 10.5 N·m |
| Mô-men tối đa / khẩn cấp | Cao hơn (theo catalog) |
| Tốc độ đầu vào cho phép (trung bình / max) | 3000 / 6000 rpm |
| Tải hướng kính / dọc trục | Theo bảng load của frame B60P |
| Mount code | 14BK14 |
| Bôi trơn | Grease (tuổi thọ ≈ 20.000 giờ, không cần thay) |
| Đặc điểm nổi bật | Cross-roller bearing, low noise, high rigidity |
Dữ liệu tham chiếu từ catalog series VRG của Nidec Drive Technology. Giá trị chính xác phụ thuộc điều kiện vận hành và cần đối chiếu datasheet khi thiết kế.
Ưu điểm nổi bật
- Backlash thấp (3 arc-min) – phù hợp định vị chính xác.
- Cấu trúc planetary + helical gear giảm rung và tiếng ồn.
- Cross-roller bearing tăng độ cứng và khả năng chịu tải.
- Flange output gọn, dễ tích hợp.
- Grease bôi trơn dài hạn, bảo trì thấp.
- Adapter linh hoạt gắn nhiều loại servo motor.
Ứng dụng
Nidec VRGF-9B60P-14BK14 phù hợp servo system trong máy công cụ, thiết bị bán dẫn, robot, máy đóng gói chính xác, cơ cấu index và định vị góc. Kết hợp với servo 100–400 W frame nhỏ mang lại giải pháp compact hiệu năng cao. Tham khảo thêm các model Nidec-Shimpo tại trang thương hiệu Nidec-Shimpo.
Hướng dẫn lắp đặt và lưu ý
Kiểm tra mount code 14BK14 khớp với servo motor (đường kính trục, key, mặt bích). Lắp đúng hướng và lực siết theo catalog. Không vượt quá mô-men và tốc độ cho phép. Đảm bảo căn chỉnh đồng trục tốt để tránh tải phụ. Vì là precision reducer, nên tránh va đập và môi trường bụi bẩn cao.
Model cùng dòng và phụ kiện
Cùng series: VRGF-5B60P-…, VRGF-7B60P-…, VRGF-11B60P-… và các frame C90, D120. Phiên bản shaft output VRGS. Phụ kiện: adapter kit theo motor, mounting flange, coupling (nếu cần).
Sản phẩm cùng loại từ hãng khác
Khi cần phương án thay thế hoặc so sánh:
- Nidec VRXF series – dòng khác trong cùng hãng.
- Oriental Motor gearhead hoặc planetary tương đương.
- Harmonic Drive / Apex Dynamics / Neugart planetary precision.
Trước khi thay thế, cần đối chiếu tỉ số, backlash, mô-men, frame size và mã adapter motor. Liên hệ NTN để được tư vấn mã phù hợp.
Câu hỏi thường gặp (FAQ)
VRGF khác VRGS thế nào?
VRGF là flange output, VRGS là shaft (trục kéo dài) output.
Backlash 3 arc-min có đủ chính xác không?
Phù hợp hầu hết ứng dụng định vị công nghiệp; có phiên bản 1 arc-min đặt hàng đặc biệt.
Có cần thay grease không?
Theo catalog, grease tuổi thọ khoảng 20.000 giờ, không cần thay trong điều kiện bình thường.
Mua Nidec VRGF-9B60P-14BK14 tại NTN
CÔNG TY TNHH KỸ THUẬT NTN cung cấp hộp giảm tốc Nidec-Shimpo và giải pháp servo. Để nhận tư vấn hoặc yêu cầu báo giá Nidec VRGF-9B60P-14BK14, vui lòng liên hệ:
CÔNG TY TNHH KỸ THUẬT NTN
Văn phòng: 1331/15/60 Lê Đức Thọ, Phường An Hội Tây, TP.HCM
Điện thoại: Mr. Nam 0982 49 47 45
Email: sales@ntntech.com.vn
