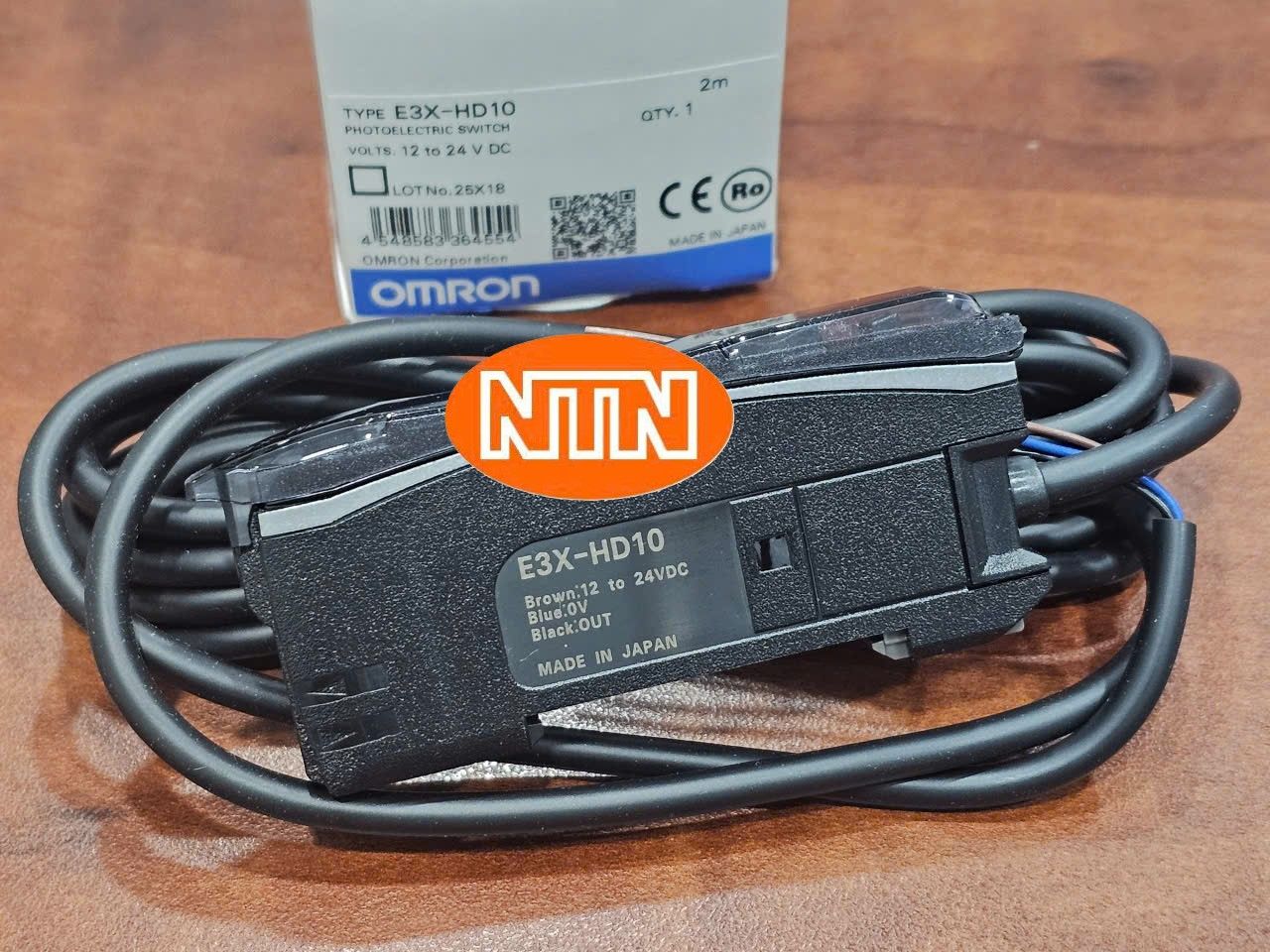

Omron E3X-HD10 2M fiber amplifier là bộ khuếch đại cảm biến sợi quang (Smart Fiber Amplifier Unit) thuộc series E3X-HD, đầu ra NPN, cáp pre-wired dài 2 m. Sản phẩm trang bị chức năng Smart Tuning một nút, bù sáng tự động và nguồn sáng GIGA RAY II, giúp phát hiện ổn định lâu dài trong môi trường công nghiệp.
Omron E3X-HD10 2M là gì?
E3X-HD10 2M thuộc dòng Smart Fiber Sensor E3X-HD của Omron – bộ khuếch đại sợi quang số hóa dễ cài đặt. Chỉ cần nhấn nút Smart Tuning hai lần (có/không có vật) là thiết bị tự động tối ưu mức sáng và ngưỡng phát hiện. Công nghệ bù sáng và bù mức nhận sáng giúp duy trì độ ổn định khi LED già hoặc đầu sợi bị bẩn.
Giải mã ký hiệu model Omron E3X-HD10 2M
- E3X-HD: Series Smart Fiber Amplifier Unit.
- 10: Phiên bản NPN (tham chiếu dòng chuẩn E3X-HD11).
- 2M: Cáp pre-wired dài 2 m.
Lưu ý: Trên catalog chính hãng Omron, model pre-wired NPN chuẩn là E3X-HD11 2M; E3X-HD10 là cách gọi phổ biến tại một số thị trường và trang phân phối.
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | E3X-HD10 2M (tham chiếu E3X-HD11 2M) |
| Loại | Smart Fiber Amplifier Unit |
| Đầu ra | NPN open collector |
| Nguồn cấp | 12 – 24 VDC ±10%, ripple 10% max. |
| Nguồn sáng | Red 4-element LED (625 nm) |
| Thời gian đáp ứng | Super-high-speed (SHS): 50 µs High-speed (HS): 250 µs (mặc định) Standard: 1 ms GIGA mode: 16 ms |
| Công suất tiêu thụ | Normal: ≤ 720 mW Eco ON: ≤ 530 mW |
| Chức năng chính | Smart Tuning, Power Tuning, DPC (Dynamic Power Control), Timer, APC |
| Số lượng nối tiếp chống nhiễu | Tối đa 10 đơn vị |
| Nhiệt độ hoạt động | −25 °C … +55 °C (1–2 unit) |
| Cáp | Pre-wired 2 m |
| Bảo vệ | Ngược cực nguồn, ngắn mạch đầu ra |
Dữ liệu tham chiếu từ datasheet series E3X-HD của Omron. Khoảng cách phát hiện phụ thuộc vào loại sợi quang E32 đi kèm.
Ưu điểm nổi bật
- Smart Tuning một nút – cài đặt nhanh, giảm sai số thao tác.
- Bù sáng và bù mức nhận sáng tự động, giảm bảo trì.
- Nguồn sáng GIGA RAY II mạnh, phát hiện ổn định vật đen, vật lớn.
- Hiển thị kép số (incident level + threshold) dễ theo dõi.
- Tiết kiệm năng lượng với chế độ Eco.
Ứng dụng
Omron E3X-HD10 2M fiber amplifier dùng phổ biến trong kiểm tra vị trí chi tiết nhỏ, phát hiện vật trong không gian hẹp, máy đóng gói, lắp ráp điện tử và các dây chuyền yêu cầu độ ổn định cao. Kết hợp với sợi quang E32 series để tạo cảm biến through-beam hoặc reflective. Tham khảo thêm nhóm cảm biến sợi quang.
Hướng dẫn đấu nối và cài đặt
Nguồn 12–24 VDC. Đấu dây theo sơ đồ NPN (nâu +V, xanh 0V, đen OUT). Lắp amplifier trên thanh DIN rail. Cắm sợi quang E32 vào cổng, dùng dao cắt sợi chuyên dụng để đầu sợi phẳng. Nhấn nút TEACH hai lần (có vật / không vật) để Smart Tuning. Kiểm tra hiển thị số để xác nhận ngưỡng ổn định.
Model cùng dòng và phụ kiện
Cùng series: E3X-HD11 2M / 5M (NPN), E3X-HD41 2M (PNP), E3X-HD6 / HD8 (connector), E3X-HD14 / HD44 (M8). Phụ kiện: connector E3X-CN11/CN12, end plate, sợi quang E32 series, communication unit (đã ngừng sản xuất một số model).
Sản phẩm cùng loại từ hãng khác
Khi cần phương án khác, có thể tham khảo:
- Keyence FS-N series – digital fiber amplifier, hiển thị rõ, nhiều chế độ.
- Panasonic FX-500 / FX-501 – bộ khuếch đại sợi quang số, dễ teach.
- Autonics BF series – lựa chọn giá cạnh tranh cho ứng dụng tiêu chuẩn.
Trước khi thay thế, cần đối chiếu kiểu đầu ra (NPN/PNP), thời gian đáp ứng, chức năng bù sáng và loại sợi quang tương thích. Liên hệ NTN để được tư vấn mã phù hợp.
Câu hỏi thường gặp (FAQ)
E3X-HD10 khác E3X-HD11 thế nào?
E3X-HD10 là cách gọi phổ biến; catalog chính hãng ghi E3X-HD11 2M cho phiên bản NPN pre-wired 2 m.
Có cần mua sợi quang riêng không?
Có. Amplifier dùng với các model sợi quang E32 series (through-beam hoặc reflective).
Có bản PNP không?
Có, model E3X-HD41 2M.
