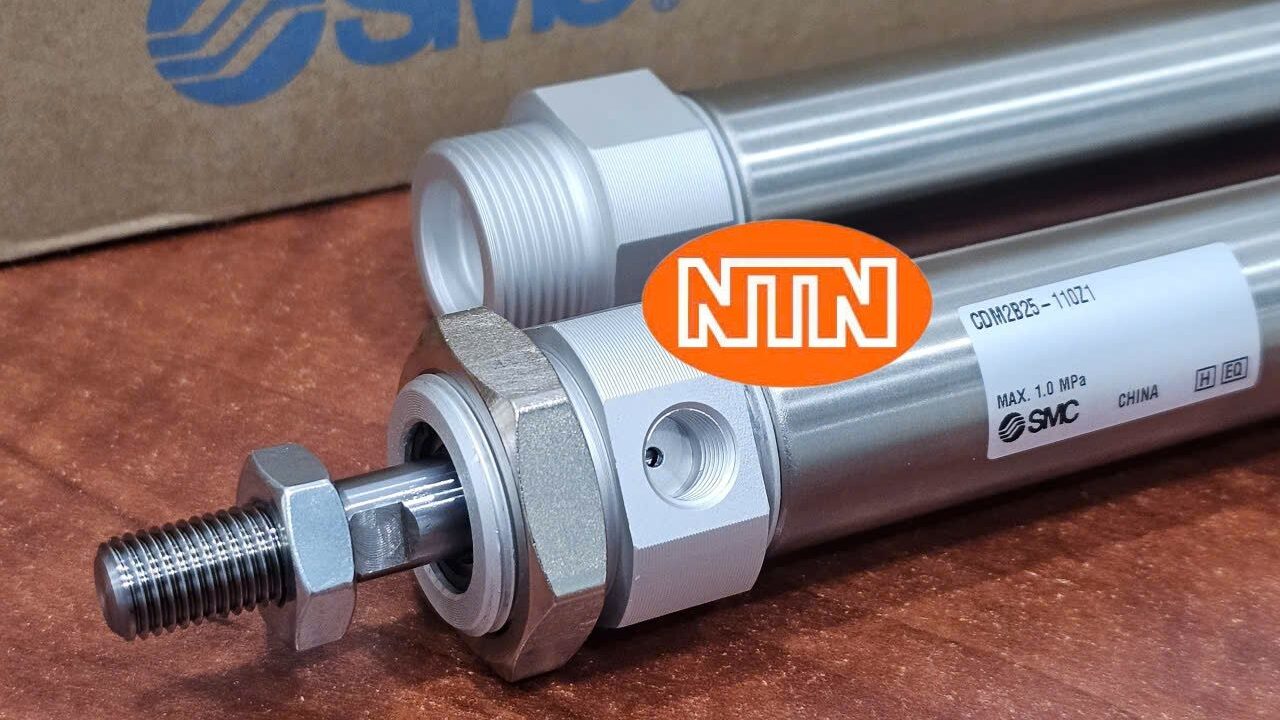

Xi Lanh Khí Nén Tròn Inox SMC CDM2B25-110Z1 – Dòng CM2-Z Thế Hệ Mới Thân Ống Inox Siêu Bền, Nòng 25mm Hành Trình 110mm Cho Tác Vụ Chuyển Động Tốc Độ Cao
Trong các dây chuyền tự động hóa đóng gói, hệ thống phân loại sản phẩm hay các cơ cấu tịnh tiến đòi hỏi tần suất hoạt động liên tục, các dòng xi lanh tròn nhỏ gọn sở hữu độ bền cơ học cao luôn là sự lựa chọn ưu tiên hàng đầu. Dòng sê-ri CM2 của tập đoàn SMC (Nhật Bản) từ lâu đã khẳng định vị thế dẫn đầu thị trường nhờ thiết kế vỏ ống bằng thép không gỉ (Stainless steel tube) nhẹ nhưng chịu áp lực và chống ăn mòn bề mặt vượt trội.
Phiên bản SMC CDM2B25-110Z1 thuộc thế hệ cải tiến mới (CM2-Z Series). Với đường kính nòng 25mm và hành trình làm việc 110mm, thiết bị được tối ưu hóa trọng lượng (giảm tới 15% so với thế hệ cũ), đồng thời cải tiến cơ cấu đai gá cảm biến từ (Auto Switch) giúp việc điều chỉnh vị trí hành trình trở nên dễ dàng và chuẩn xác hơn bao giờ hết.
Giải mã chi tiết cấu trúc kỹ thuật từ mã hiệu SMC CDM2B25-110Z1 (Series Rules)
Hệ thống ký hiệu tiêu chuẩn sê-ri CM2-Z của SMC bóc tách chi tiết các thông số phần cứng:
C: Định danh xi lanh khí nén (Cylinder).
D: Tích hợp sẵn nam châm từ tính trên piston nội bộ (Built-in Magnet), phục vụ việc nhận diện vị trí bằng cảm biến từ ngoài thân ống.
M2: Dòng xi lanh tròn mini thân ống bằng thép không gỉ (Stainless Steel Tube Cylinder).
B (Kiểu gá cơ bản – Basic): Thiết kế hai đầu nắp có ren đúc sẵn, cho phép bắt vít trực tiếp lên khung máy hoặc dễ dàng lắp thêm các bộ gá chân đế (Foot bracket), mặt bích (Flange) hay đầu lắc.
25 (Đường kính nòng – Bore Size): Đường kính piston bên trong buồng khí nén là 25 mm.
110 (Hành trình – Stroke): Khoảng cách di chuyển tịnh tiến của cần piston là 110 mm.
Z: Ký hiệu dòng thế hệ cải tiến mới (CM2-Z Series) – Tối ưu trọng lượng, cải thiện khả năng quan sát đèn LED cảm biến từ góc 360 độ.
1: Suffix cấu hình tùy chọn phụ kiện đi kèm tiêu chuẩn của SMC (như đai ốc đầu cần piston – Rod end nut).
Bảng thông số kỹ thuật cốt lõi (Xác thực từ tài liệu kỹ thuật SMC Global)
| Thuộc tính đặc tính | Giá trị cấu hình chi tiết của thiết bị SMC |
| Model hệ thống | CDM2B25-110Z1 |
| Thương hiệu | SMC (Nhật Bản) |
| Lưu chất vận hành | Khí nén sạch (Không bắt buộc tra dầu bôi trơn) |
| Nguyên lý tác động | Tác động kép, một cần đẩy (Double acting, Single rod) |
| Đường kính nòng (Bore) | 25 mm |
| Hành trình (Stroke) | 110 mm |
| Áp suất làm việc tối đa | 1.0 MPa (10 bar) |
| Áp suất làm việc tối thiểu | 0.05 MPa (0.5 bar) |
| Áp suất phá hủy (Proof) | 1.5 MPa (15 bar) |
| Kích thước cổng ren khí | Rc1/8″ (Ren ống tiêu chuẩn) |
| Vật liệu thân ống | Thép không gỉ (Stainless Steel) |
| Đường kính cần Piston | 10 mm (Ren đầu cần M10×1.25) |
| Cơ chế giảm chấn | Đệm cao su hai đầu (Rubber bumper) |
| Vận tốc Piston | 50 đến 750 mm/s |
Để tích hợp hoàn chỉnh xi lanh SMC CDM2B25-110Z1 vào bản vẽ thiết kế máy, danh mục phụ kiện đồng bộ chính hãng SMC bao gồm:
Van tiết lưu điều khiển tốc độ (Speed Controllers): Cổng ren trên hai đầu nắp xi lanh là Rc1/8″. Chọn van tiết lưu cắm nhanh góc nghiêng dòng AS2201F-01-06SA (nối ống khí phi 6) hoặc AS2201F-01-08SA (nối ống khí phi 8) để điều chỉnh tốc độ đáp ứng của piston.
Cảm biến hành trình & Đai gá (Auto Switches & Mounting Band):
Cảm biến từ loại bán dẫn: D-M9N (3 dây NPN, dây thẳng) hoặc D-M9B (2 dây).
Cảm biến lưỡi gà: D-A93.
Đai gá cảm biến (Band Mounting): Do thân xi lanh hình tròn, bắt buộc phải dùng đai kẹp chuyên dụng sê-ri BMA3-025 để cố định cảm biến lên ống inox nòng 25mm.
Phụ kiện gá cơ khí (Mounting Brackets):
Bộ chân đế gá vuông góc: Mã CM-L025B (Foot bracket).
Mặt bích gá đầu/đuôi: Mã CM-F025B (Flange bracket).
Đầu nối lắc khớp cầu đầu cần: Mã KJ8D hoặc I-025B (Single knuckle joint).
FAQ (CÂU HỎI THƯỜNG GẶP CỦA KỸ SƯ THIẾT KẾ)
Q: Dòng CM2-Z (như mã CDM2B25-110Z1) có ưu điểm gì vượt trội so với dòng CM2 truyền thống trước đây của SMC?
A: Dòng CM2-Z cải tiến 3 đặc tính cốt lõi:
Trọng lượng nhẹ hơn: Giảm khoảng 10% – 15% tổng trọng lượng nhờ tối ưu hóa vật liệu nắp nhôm hai đầu, giúp giảm tải cho các tay gắp Robot khi xi lanh được gắn trên cơ cấu di động.
Thao tác chỉnh cảm biến dễ dàng: Đai gá cảm biến thế hệ mới giúp việc nới lỏng và trượt điều chỉnh vị trí Auto Switch mượt mà hơn, không bị kẹt hay làm xước bề mặt ống inox.
Độ trong suốt của giá gá: Giá gá cảm biến thiết kế dạng nhựa trong suốt, cho phép kỹ sư quan sát rõ chỉ báo đèn LED trạng thái (sáng đỏ/xanh) từ mọi góc độ xung quanh máy.
Q: Hành trình 110mm có phải là hành trình tiêu chuẩn của SMC không? Nếu tôi cần hành trình lẻ như 112mm thì sao?
A: Trong bảng mã SMC CM2 Series, các dải hành trình tiêu chuẩn cho nòng 25mm bao gồm: 25, 50, 75, 100, 125, 150, 200, 250, 300 mm. Dải hành trình 110mm là hành trình phi tiêu chuẩn (Intermediate Stroke). SMC có thể sản xuất các hành trình phi tiêu chuẩn theo yêu cầu bằng cách đặt vòng đệm đệm cách (spacer) bên trong xi lanh hành trình tiêu chuẩn gần nhất (ví dụ: cắt bớt từ xi lanh hành trình 125mm) mà kích thước lắp đặt bên ngoài vẫn đảm bảo chuẩn xác theo bản vẽ.
