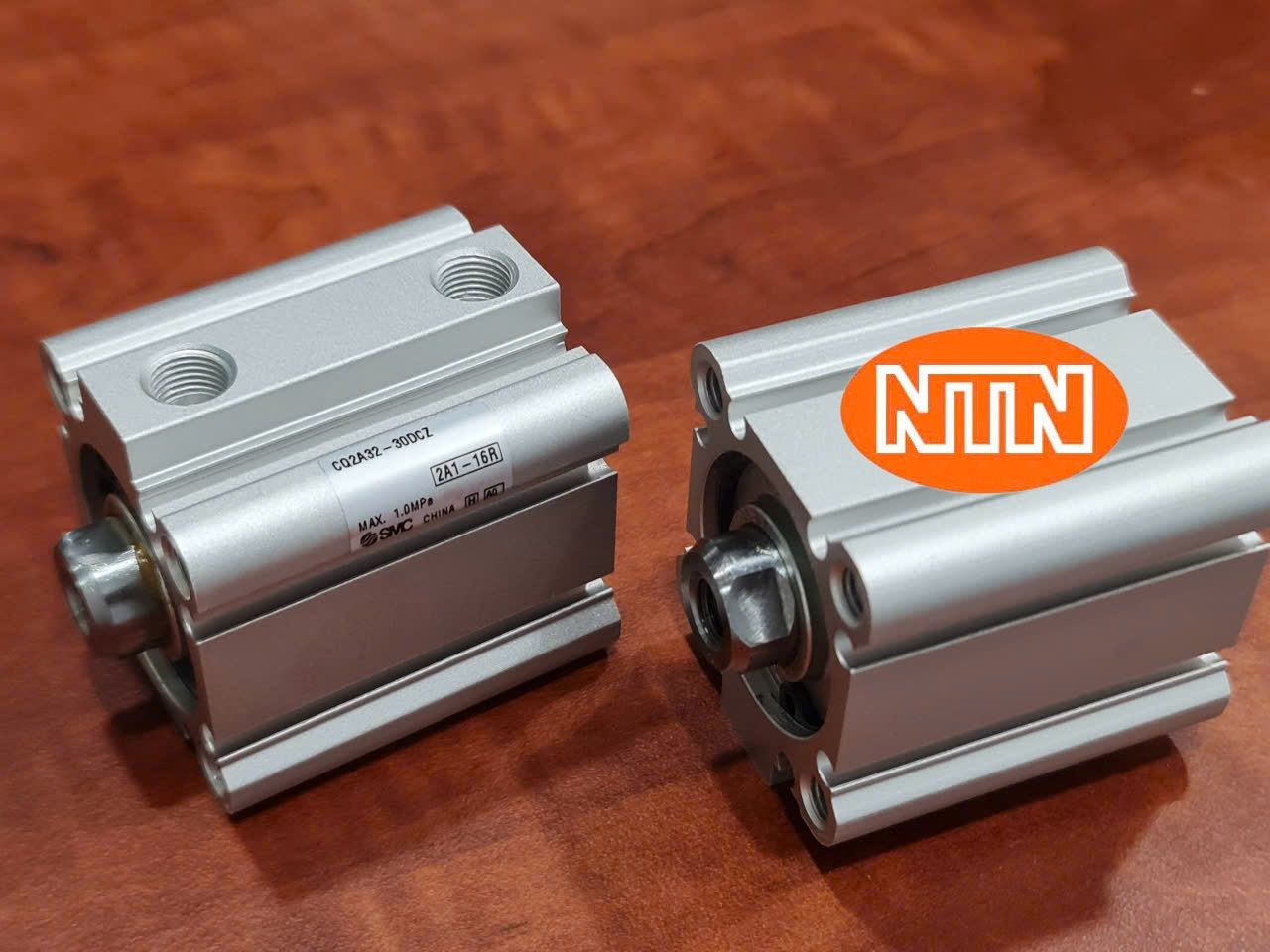

SMC CQ2A32-30DCZ – Xi lanh khí nén compact Ø32, hành trình 30 mm

SMC CQ2A32-30DCZ là xi lanh khí nén compact thuộc dòng CQ2-Z của SMC, cấu hình tác động kép, một cần piston, đường kính lòng xi lanh Ø32 mm và hành trình 30 mm. Model sử dụng kiểu lắp hai đầu ren, đệm cao su và có rãnh cho phép lắp cảm biến hành trình trên thân xi lanh.

Với thiết kế thân ngắn gọn, CQ2-Z phù hợp cho các cơ cấu tự động hóa cần tiết kiệm không gian nhưng vẫn yêu cầu khả năng điều khiển chuyển động bằng khí nén ổn định.

SMC CQ2A32-30DCZ là gì?

SMC CQ2A32-30DCZ là xi lanh khí nén compact tiêu chuẩn thuộc dòng CQ2-Z. Đây là loại xi lanh tác động kép, một cần piston, sử dụng khí nén để tạo chuyển động ra và vào của cần piston.

Dòng CQ2-Z được SMC phát triển theo hướng tiết kiệm không gian. So với các loại xi lanh tiêu chuẩn có kích thước thân lớn hơn, kết cấu compact giúp giảm kích thước lắp đặt, phù hợp với các cơ cấu máy có khoảng không hạn chế.

Model CQ2A32-30DCZ không phải loại có cảm biến tích hợp sẵn. Tuy nhiên, thân xi lanh có rãnh lắp auto switch; với kích thước Ø32, rãnh cảm biến được bố trí trên 4 mặt theo cấu hình CQ2-Z.

Giải mã ký hiệu SMC CQ2A32-30DCZ

Thông số kỹ thuật SMC CQ2A32-30DCZ

Ưu điểm nổi bật của SMC CQ2A32-30DCZ

• Thiết kế compact: thân xi lanh được tối ưu để tiết kiệm không gian trong máy tự động.
• Tác động kép: khí nén điều khiển cả hai chiều chuyển động của piston, thuận tiện khi kết hợp với van điện từ 5/2.
• Đệm cao su: hỗ trợ giảm va đập khi piston kết thúc hành trình.
• Rãnh cảm biến: kích thước Ø32 cho phép bố trí auto switch trên 4 mặt thân xi lanh.
• Không cần bôi trơn: cấu trúc non-lube giúp đơn giản hóa việc bảo trì trong điều kiện sử dụng phù hợp.

Ứng dụng trong tự động hóa công nghiệp

SMC CQ2A32-30DCZ có thể được sử dụng cho các cơ cấu chuyển động tuyến tính với hành trình 30 mm, đặc biệt khi không gian lắp đặt bị giới hạn. Một số ứng dụng phổ biến gồm cơ cấu đẩy sản phẩm, định vị chi tiết, kẹp – nhả phôi, đóng mở cơ cấu máy, cơ cấu cấp phôi và các module tự động hóa.

Trong hệ thống thực tế, xi lanh có thể kết hợp với van điện từ, van tiết lưu và cảm biến từ để tạo thành một cơ cấu chuyển động hoàn chỉnh. Có thể tham khảo thêm xi lanh khí nén SMC và các sản phẩm khí nén SMC khác tại NTN.

Hướng dẫn đấu nối và lắp đặt

CQ2A32-30DCZ là xi lanh khí nén nên không có đấu nối điện trực tiếp trên thân xi lanh. Hai cổng khí được sử dụng để cấp và xả khí cho hai phía piston. Khi điều khiển bằng van điện từ 5/2, một cổng được cấp khí để piston đi ra và cổng còn lại được cấp khí để piston thu về.

Khi lắp đặt, cần cố định xi lanh đúng theo kiểu hai đầu ren, tránh tác dụng tải lệch tâm hoặc lực ngang quá lớn lên cần piston. Đường ống khí cần được lựa chọn phù hợp với lưu lượng và kích thước đầu nối. Có thể tham khảo thêm ống dẫn khí SMC cho hệ thống khí nén.

Nếu sử dụng cảm biến hành trình, cần lựa chọn auto switch tương thích với rãnh của dòng CQ2-Z. Cảm biến phải được đặt tại vị trí phát hiện phù hợp với hành trình thực tế và kết nối về PLC hoặc mạch điều khiển theo đúng loại cảm biến.

Model cùng dòng và phụ kiện

Dòng CQ2-Z có nhiều kích thước lòng và hành trình khác nhau, bao gồm các cấu hình tác động kép một cần, hai cần, loại tác động đơn, loại không xoay và các biến thể chuyên dụng. Với Ø32, có thể lựa chọn các hành trình khác nhau tùy yêu cầu thiết kế máy.

Các phụ kiện và lựa chọn liên quan gồm auto switch, giá đỡ, đầu nối cần piston và bộ phụ tùng làm kín. Khi thay thế một model đang sử dụng, cần đối chiếu đầy đủ đường kính, hành trình, kiểu lắp, loại ren cổng khí và cấu hình cảm biến trước khi đặt hàng.

NTN hiện có các sản phẩm SMC thuộc nhiều nhóm thiết bị khí nén, trong đó có xi lanh khí nén SMC CDU và các sản phẩm khí nén liên quan.

FAQ về SMC CQ2A32-30DCZ

SMC CQ2A32-30DCZ có phải xi lanh tác động kép không?

Có. Ký hiệu D trong phần DCZ xác định cấu hình tác động kép. Xi lanh sử dụng khí nén để điều khiển cả chiều đi ra và chiều thu về của cần piston.

CQ2A32-30DCZ có hành trình bao nhiêu?

Model này có hành trình tiêu chuẩn 30 mm và đường kính lòng xi lanh Ø32 mm.

Model này có sẵn cảm biến không?

CQ2A32-30DCZ không phải mã có auto switch đi kèm. Tuy nhiên thân xi lanh có rãnh để lắp auto switch phù hợp.

CQ2A32-30DCZ có cần bôi trơn không?

Theo thông số dòng CQ2-Z, cấu hình này thuộc loại non-lube, không yêu cầu bôi trơn trong điều kiện sử dụng tiêu chuẩn.

Mua SMC CQ2A32-30DCZ tại NTN

SMC CQ2A32-30DCZ là xi lanh khí nén compact Ø32, hành trình 30 mm, tác động kép và đệm cao su, phù hợp cho các cơ cấu tự động hóa cần tiết kiệm không gian. Khi yêu cầu báo giá, nên cung cấp đầy đủ mã CQ2A32-30DCZ để NTN đối chiếu đúng cấu hình sản phẩm.
