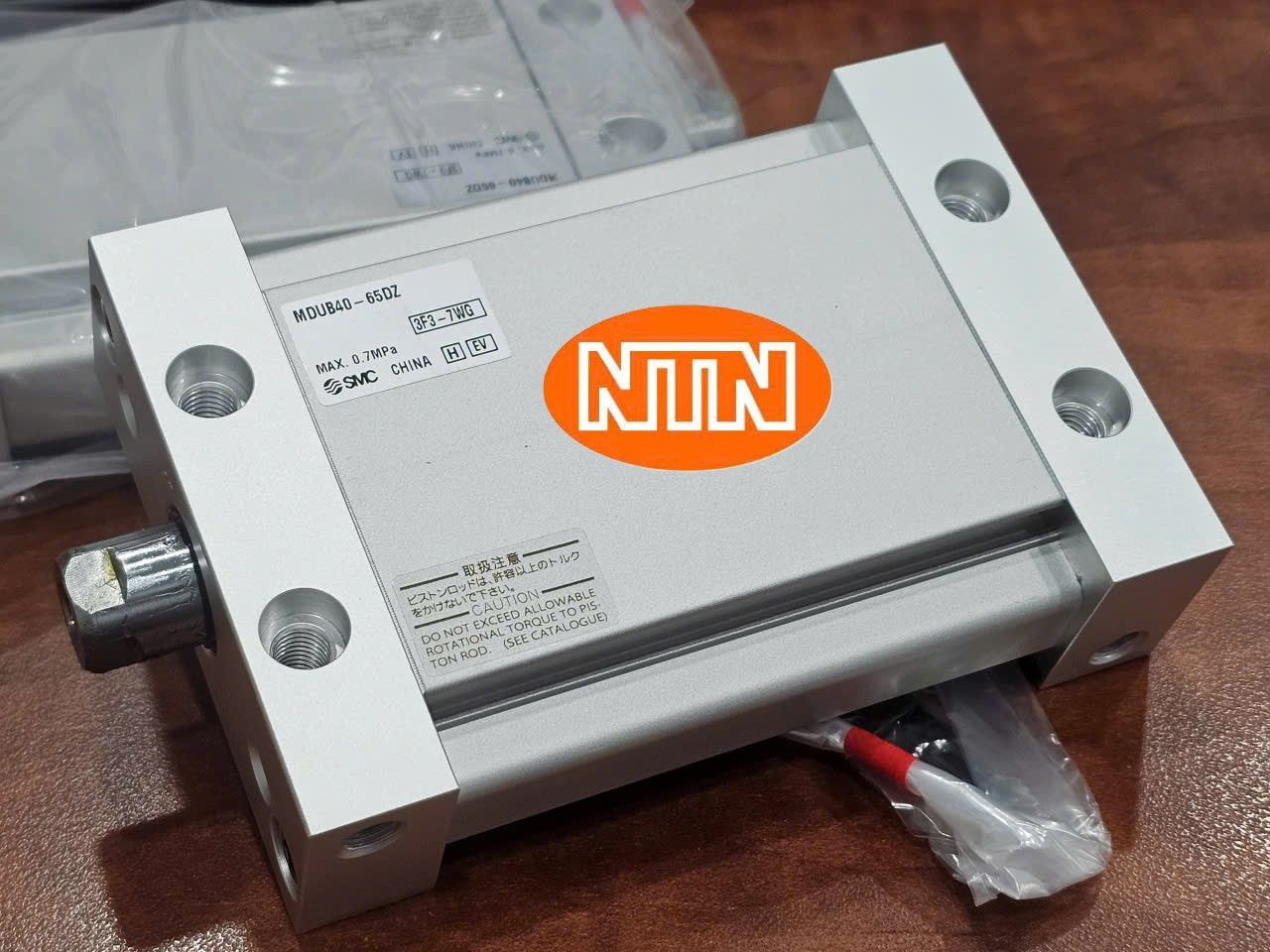

SMC MDUB40-65DZ plate cylinder là xi lanh tấm (Plate Cylinder) thuộc series MU/MDU của SMC, thiết kế piston hình oval giúp tiết kiệm không gian lắp đặt tối đa. Model có bore tương đương Ø40, stroke 65 mm, tác động kép (double acting), single rod, nam châm tích hợp sẵn (D), kiểu lắp basic và đầu cần ren cái.
SMC MDUB40-65DZ là gì?
MDUB40-65DZ thuộc dòng Plate Cylinder MU series – giải pháp compact thay thế xi lanh tròn truyền thống khi không gian chiều rộng bị hạn chế. Thiết kế piston oval vừa giảm chiều rộng (tối đa khoảng 62% so với xi lanh tròn tương đương), vừa tạo chức năng chống xoay tự nhiên mà không cần cần piston có mặt phẳng, giúp tăng tuổi thọ bạc và phớt.
Giải mã ký hiệu model SMC MDUB40-65DZ
- MDU: Series Plate Cylinder có nam châm tích hợp (auto switch capable).
- B: Mounting style Basic (lắp cơ bản).
- 40: Size tương đương diện tích piston Ø40 mm.
- 65: Stroke 65 mm.
- D: Built-in magnet (nam châm tích hợp).
- Z: Phiên bản tiêu chuẩn (rod end female thread, port Rc).
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | MDUB40-65DZ |
| Series | MU / MDU Plate Cylinder |
| Bore (tương đương) | Ø40 mm |
| Stroke | 65 mm |
| Kiểu hoạt động | Double acting, single rod |
| Nam châm | Built-in (D) |
| Kiểu lắp | Basic (B) |
| Đầu cần piston | Female thread |
| Cổng khí | Rc (size 40) |
| Áp suất làm việc | 0.05 – 0.7 MPa |
| Áp suất chịu đựng | 1.05 MPa |
| Tốc độ piston | 50 – 500 mm/s |
| Đệm | Rubber bumper |
| Độ chính xác chống xoay | ±0.5° |
| Lực lý thuyết (0.5 MPa) | ≈ 629 N (đẩy) / 528 N (kéo) |
| Nhiệt độ làm việc | −10 °C … +60 °C |
| Môi chất | Khí nén (không cần bôi trơn) |
| Trọng lượng tham khảo | ≈ 0.77 kg |
Dữ liệu tham chiếu từ catalog series MU/MDU của SMC. Lực thực tế phụ thuộc áp suất làm việc.
Ưu điểm nổi bật
- Thiết kế piston oval tiết kiệm không gian chiều rộng tối đa.
- Chống xoay tự nhiên, tăng tuổi thọ bạc và phớt.
- Có thể lắp từ nhiều hướng (đáy, cạnh, đầu) mà không cần bracket phức tạp.
- Rãnh auto switch 4 hướng, cảm biến không nhô ra ngoài thân.
- Stroke lên đến 300 mm (tùy model), phù hợp nhiều ứng dụng.
Ứng dụng
SMC MDUB40-65DZ plate cylinder phù hợp lắp trong không gian hẹp trên máy đóng gói, máy lắp ráp, cơ cấu đẩy/kéo chi tiết, kẹp nhẹ và các vị trí yêu cầu chiều cao hoặc chiều rộng thấp. Có thể gắn auto switch D-M9 / D-A9 series để phát hiện vị trí. Tham khảo thêm các dòng xi lanh SMC khác.
Hướng dẫn lắp đặt và lưu ý
Lắp trực tiếp qua lỗ ren trên thân (basic mounting). Cấp khí sạch đã lọc, áp suất trong dải 0.05–0.7 MPa. Gắn auto switch vào rãnh sẵn có theo hướng mong muốn. Kiểm tra lực tải và tốc độ để tránh va đập mạnh. Không bôi trơn thừa vì đã thiết kế non-lube.
Model cùng dòng và phụ kiện
Cùng series: MDUB25/32/40/50/63 với stroke 5–300 mm, phiên bản single acting, double rod, rod end male thread. Phụ kiện: auto switch D-M9B, D-A93, mounting bracket (foot, flange, clevis), rod end attachment.
Sản phẩm cùng loại từ hãng khác
Khi cần phương án khác, có thể tham khảo:
- SMC CQ2 / CDQ2 – compact cylinder tròn phổ biến.
- Festo ADN / ADNGF – guided compact cylinder.
- Koganei slim / plate type cylinder – lựa chọn giá cạnh tranh.
Trước khi thay thế, cần đối chiếu bore tương đương, stroke, lực đẩy/kéo, kiểu lắp và khả năng gắn cảm biến. Liên hệ NTN để được tư vấn mã phù hợp.
Câu hỏi thường gặp (FAQ)
MDUB khác MUB thế nào?
MDUB có nam châm tích hợp sẵn để gắn auto switch; MUB là phiên bản không nam châm.
Có thể gắn auto switch không?
Có, rãnh sẵn 4 hướng, hỗ trợ D-M9, D-A9 series.
Stroke 65 mm có phải tiêu chuẩn không?
Stroke tiêu chuẩn của size 40 gồm nhiều giá trị; 65 mm thuộc dải sản xuất theo yêu cầu/catalog mở rộng.
