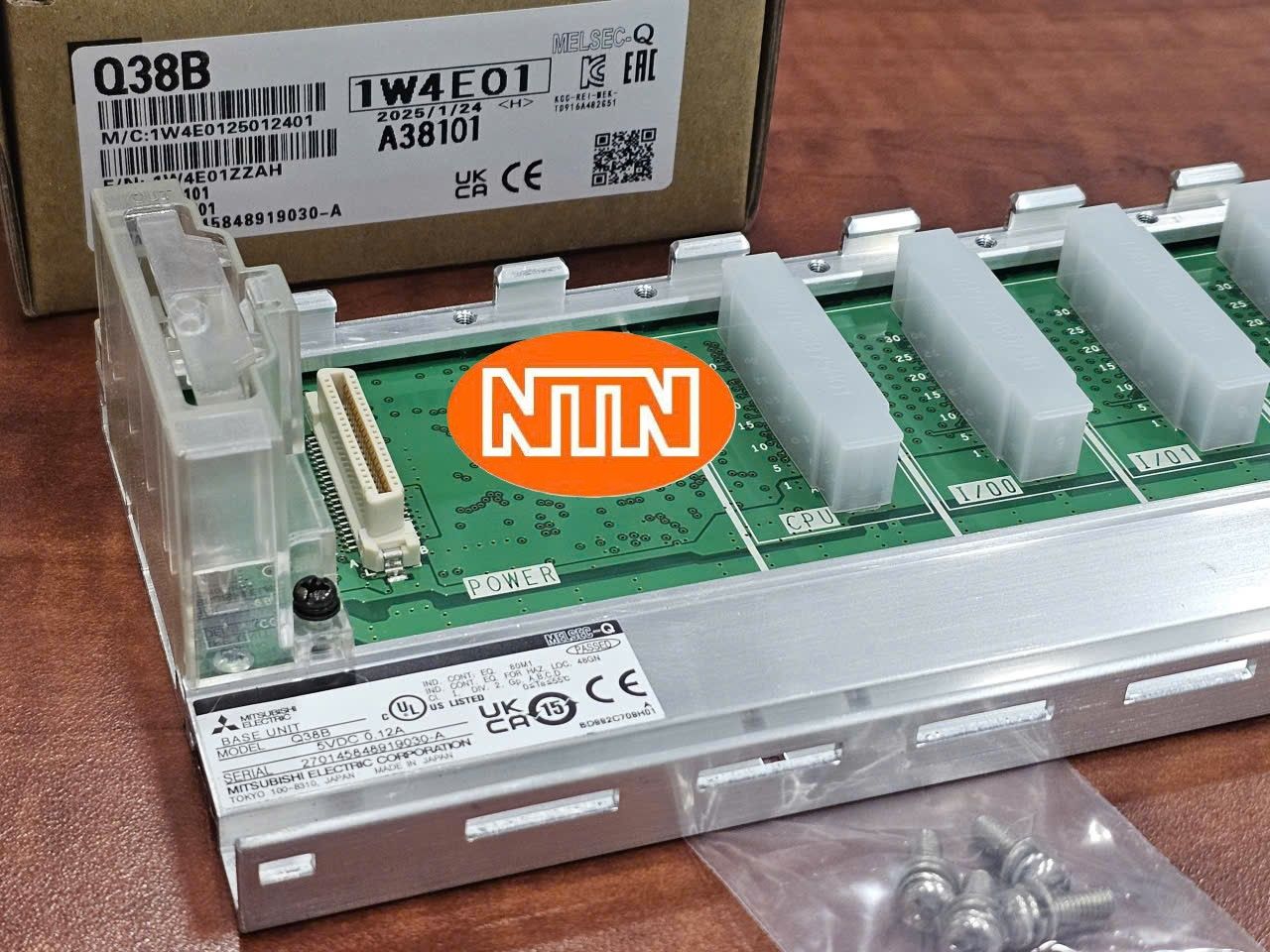

Mitsubishi Q38B là main base unit (đế chính / backplane) thuộc dòng MELSEC-Q series của Mitsubishi Electric. Base có tổng 8 slot: 1 slot nguồn, 1 slot CPU và 6 slot cho module I/O hoặc intelligent function. Thiết kế tiêu chuẩn, có thể mở rộng bằng extension base, phù hợp hệ thống PLC modular công nghiệp.
Mitsubishi Q38B là gì?
Q38B là đế chính (main base unit) dùng để lắp module nguồn, CPU và các module I/O của dòng MELSEC-Q. Base cung cấp kết nối cơ khí và điện giữa các module, hỗ trợ mở rộng hệ thống bằng cách kết nối extension base. Đây là lựa chọn phổ biến cho hệ thống điều khiển trung bình với nhu cầu 6–8 module trên base chính.
Giải mã ký hiệu model Mitsubishi Q38B
- Q: MELSEC-Q series.
- 38: 8 slot (bao gồm slot nguồn và CPU).
- B: Base unit (main base, normal type).
Model cùng dòng: Q33B (3 slot), Q35B (5 slot), Q312B (12 slot). Extension base tương ứng: Q68B, Q612B…
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | Q38B |
| Hãng | Mitsubishi Electric |
| Loại | Main base unit (normal type) |
| Tổng số slot | 8 |
| Slot nguồn | 1 |
| Slot CPU | 1 |
| Slot I/O / function module | 6 |
| Khả năng mở rộng | Có (kết nối extension base) |
| Module tương thích | MELSEC-Q series |
| Nguồn tương thích | Q61P, Q62P, Q63P, Q64P… |
| Tiêu thụ dòng nội bộ 5 V DC | 0,12 A |
| Kích thước lỗ lắp | M4 hoặc ø4,5 mm |
| Kích thước (W×H×D) | 328 × 98 × 44,1 mm |
| Trọng lượng | ≈ 0,35 – 0,36 kg |
| Adapter DIN rail | Q6DIN1 (bán riêng) |
| Tiêu chuẩn | CE, UL/cUL, RoHS, UKCA |
Thông số tham chiếu từ trang đặc tả chính thức Mitsubishi Electric MELSEC-Q series. Sản phẩm đã được thông báo End of Life tại một số khu vực, khuyến nghị xem xét model kế tiếp R38B khi thiết kế mới.
Ưu điểm nổi bật
- Thiết kế modular tiêu chuẩn, dễ mở rộng hệ thống.
- Hỗ trợ đầy đủ module nguồn, CPU và I/O dòng Q.
- Kích thước hợp lý, tiết kiệm không gian tủ điện.
- Lắp đặt linh hoạt (vít M4 hoặc DIN rail với adapter).
- Độ tin cậy cao, được sử dụng rộng rãi trong công nghiệp.
Ứng dụng
Mitsubishi Q38B dùng làm đế chính cho hệ thống PLC MELSEC-Q trong máy công nghiệp, dây chuyền sản xuất, hệ thống đóng gói, điều khiển process và các ứng dụng tự động hóa cần nhiều module I/O trên một base.
Hướng dẫn lắp đặt và lưu ý
Lắp module nguồn vào slot dành riêng, CPU vào slot CPU, các module I/O vào slot còn lại theo thứ tự khuyến cáo. Sử dụng vít M4 hoặc adapter Q6DIN1 nếu lắp DIN rail. Kết nối extension base bằng cáp mở rộng chính hãng khi cần thêm slot. Kiểm tra tổng dòng tiêu thụ 5 V không vượt quá khả năng module nguồn. Do sản phẩm sắp ngừng sản xuất, nên dự trữ hoặc lên kế hoạch chuyển sang dòng iQ-R (R38B) cho dự án dài hạn.
Model cùng dòng và phụ kiện
Main base: Q33B, Q35B, Q312B. Extension base: Q63B, Q65B, Q68B, Q612B. Phụ kiện: adapter DIN rail Q6DIN1, cáp mở rộng, blank cover.
Sản phẩm cùng loại từ hãng khác
Khi cần phương án khác:
- Mitsubishi iQ-R series (R38B) – thế hệ mới.
- Omron CJ/CS series base / expansion rack.
- Siemens S7-300 / S7-1500 rack.
- Keyence hoặc Panasonic modular PLC base.
Trước khi thay thế, cần đối chiếu số slot, khả năng mở rộng, tương thích module và kích thước lắp đặt.
Câu hỏi thường gặp (FAQ)
Q38B còn sản xuất không?
Sản phẩm đã được thông báo End of Life tại một số khu vực. Thời gian đặt hàng cuối khoảng đến 2029, hỗ trợ sửa chữa lâu hơn. Nên kiểm tra tình trạng mới nhất.
Khác Q68B thế nào?
Q38B là main base (có slot CPU và nguồn), Q68B là extension base (cần kết nối với main base).
Có lắp DIN rail được không?
Có, khi sử dụng adapter Q6DIN1 (bán riêng).
