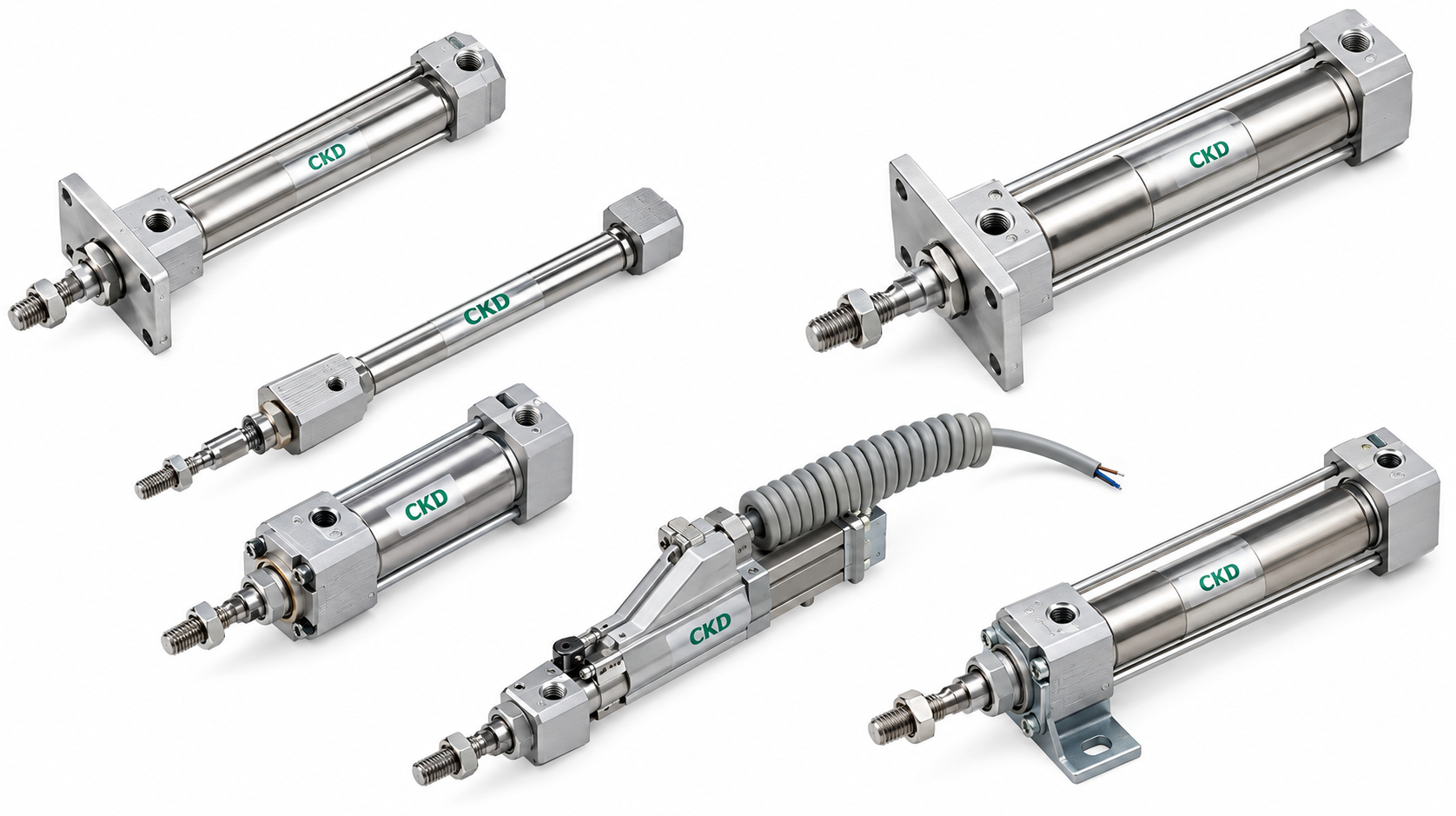

Xi lanh CKD SCPS/SCPD3/SCPS3/SCPH3 Pencil shaped cylinder

Xi lanh hình bút chì CKD SCPS/SCPD3/SCPS3/SCPH3 là gì?

Xi lanh hình bút chì CKD SCPS/SCPD3/SCPS3/SCPH3 (Pencil Shaped Cylinder) là dòng xi lanh khí nén hình trụ tròn nhỏ gọn và nhẹ nhất trong toàn bộ danh mục xi lanh đa dụng của hãng CKD Corporation – Nhật Bản. Với hình dạng thân tròn mảnh đặc trưng giống như cây bút chì, dòng sản phẩm này được tối ưu hóa cho các ứng dụng tự động hóa yêu cầu lực nhỏ trong không gian lắp đặt cực kỳ hạn chế mà các xi lanh thông thường không thể đáp ứng.

Dòng SCP3 Series (bao gồm SCPD3, SCPS3, SCPH3) là thế hệ kế thừa trực tiếp của dòng SCP*2 đã ngừng sản xuất – được thiết kế tương thích hoàn toàn về kết cấu cơ khí, giúp khách hàng thay thế liền mạch mà không cần thay đổi thiết kế máy móc hiện có. Đặc biệt, dòng này tương thích với công tắc xi lanh siêu nhỏ gọn “T Series” của CKD – giảm chiều cao tổng thể của cụm công tắc và xi lanh xuống một nửa so với công tắc tiêu chuẩn thông thường.

Bốn model chính trong dòng Pencil Shaped Cylinder CKD

SCPS (Siêu nhỏ – Super Miniature): Tác động đơn kiểu đẩy (Single Acting, Push Type). Bore φ2.5mm và φ4mm – nhỏ nhất trong toàn bộ series. Dành cho các ứng dụng cần lực cực nhỏ trong thiết bị y tế, dụng cụ quang học và máy móc siêu compact.

SCPD3 (Tiêu chuẩn – Standard Double Acting): Tác động kép, một thanh đẩy (Double Acting, Single Rod). Bore φ6, φ10, φ16mm. Đây là model phổ biến nhất và đa dụng nhất trong series – tác động kép cho phép kiểm soát cả hai chiều đẩy ra và rút về bằng khí nén, không phụ thuộc lò xo.

SCPS3 (Tác động đơn đẩy – Single Acting Push): Tác động đơn kiểu đẩy. Bore φ6, φ10, φ16mm. Lò xo hồi về khi ngắt khí – đơn giản hóa hệ thống điều khiển, tiết kiệm van điện từ cho các ứng dụng chỉ cần một chiều chủ động.

SCPH3 (Tác động đơn kéo – Single Acting Pull): Tác động đơn kiểu kéo (Pull Type). Bore φ6, φ10, φ16mm. Piston rút về khi có khí, lò xo đẩy ra khi ngắt khí – phù hợp cho ứng dụng cần mặc định ở trạng thái mở rộng (fail-open) khi mất khí nén.

Thông số kỹ thuật dòng CKD SCPS/SCPD3/SCPS3/SCPH3

Hãng sản xuất: CKD Corporation – Nhật Bản
Dòng sản phẩm: SCP3 Series – Pencil Shaped Cylinder
Chất lỏng làm việc: Khí nén sạch (Air)
Bore size: φ2.5mm, φ4mm (SCPS) / φ6mm, φ10mm, φ16mm (SCPD3, SCPS3, SCPH3)
Hành trình (Stroke): 5mm đến 200mm tùy bore và model
Áp suất làm việc tối thiểu: 0.15 MPa (bore φ6mm) / 0.1 MPa (bore φ10mm, φ16mm)
Áp suất làm việc tối đa: 1.0 MPa (tất cả model)
Nhiệt độ môi trường: -10°C đến +60°C (không đóng băng)
Bôi trơn: Không bắt buộc – có thể dùng dầu turbine ISO VG32 nếu cần
Công tắc tương thích: T Series (compact cylinder switch) – giảm chiều cao một nửa
Tương thích thay thế: Dòng SCP*2 đã ngừng sản xuất
Tình trạng: Còn hàng – Liên hệ NTN kiểm tra tồn kho và báo giá

Giải mã mã hiệu đặt hàng SCPD3

Cấu trúc mã hiệu đặt hàng tiêu biểu: SCPD3-L-00-10-50-O-T2H-R

SCPD3: Model tác động kép, single rod
L: Kiểu lắp đặt (L = lỗ lắp dọc thân / bỏ trống = đầu xi lanh)
00: Không có tùy chọn đặc biệt
10: Bore size φ10mm
50: Hành trình 50mm
O: Có nam châm tích hợp (With magnet – tương thích auto switch)
T2H: Kiểu công tắc T Series gắn kèm
R: Hướng gắn công tắc (Right)
I: Công tắc gắn phía trong (Inner mount)

Các biến thể mở rộng trong SCP3 Series

CKD cung cấp nhiều biến thể đặc biệt của dòng SCPD3/SCPS3 để đáp ứng các yêu cầu môi trường và ứng dụng khác nhau:

SCPD3-T (Chịu nhiệt độ cao): Seal và vật liệu đặc biệt chịu nhiệt, phù hợp môi trường nhiệt độ cao hơn dải tiêu chuẩn.

SCPD3-C (Đệm cao su khí – Cushion): Tích hợp đệm khí giảm chấn tại đầu hành trình, giảm va đập và tiếng ồn khi vận hành tốc độ cao.

SCPD3-F (Tốc độ siêu chậm – Ultra Slow Speed): Thiết kế seal đặc biệt cho chuyển động cực chậm và mượt mà – ứng dụng trong thiết bị y tế và kiểm tra quang học.

SCPD3-O (Tốc độ thấp – Low Speed): Vận hành tốc độ thấp hơn mức tiêu chuẩn, ổn định và êm hơn so với model thông thường.

SCPD3-D (Thanh kép – Double Rod): Hai thanh đẩy song song giúp chống xoay tốt hơn và phân bố tải đều hơn trên hai phía.

SCPS3-M / SCPD3-M (Chống xoay – Non-Rotating): Tích hợp cơ cấu chống xoay piston, đảm bảo đầu thanh đẩy luôn giữ nguyên góc định hướng sau hàng triệu chu kỳ.

SCPD3-V / SCPS3-V (Tích hợp van – With Valve): Xi lanh tích hợp sẵn van điều khiển trong thân, giảm thiểu đường ống và phụ kiện kết nối ngoài. Sản phẩm đặt hàng riêng.

SCPD3-K (Tải trọng cao – High Load): Thiết kế nâng cấp chịu tải trọng hướng trục cao hơn. Sản phẩm đặt hàng riêng.

SCPD3-Z (Tích hợp điều chỉnh tốc độ – With Speed Controller): Xi lanh tích hợp sẵn bộ điều chỉnh tốc độ, giúp điều chỉnh tốc độ di chuyển dễ dàng và tiết kiệm không gian. Sản phẩm đặt hàng riêng.

SCPD3-DT (Thanh kép chịu nhiệt – Double Rod, High Temp): Kết hợp cấu hình thanh kép và khả năng chịu nhiệt cao. Sản phẩm đặt hàng riêng.

Bảng thông số nhanh theo bore và hành trình

SCPS: Bore φ2.5, φ4mm – Hành trình: 15 đến 30mm

SCPD3 Bore φ6mm: Hành trình 5 đến 100mm (bước 5mm) – Áp suất tối thiểu 0.15 MPa

SCPD3 Bore φ10mm: Hành trình 5 đến 200mm (bước 5mm) – Áp suất tối thiểu 0.1 MPa

SCPD3 Bore φ16mm: Hành trình 10 đến 200mm (bước 5mm) – Áp suất tối thiểu 0.1 MPa

SCPS3, SCPH3 Bore φ6, φ10, φ16mm: Hành trình tương tự SCPD3 tương ứng

Ứng dụng thực tế của xi lanh CKD SCPD3/SCPS3/SCPH3

Quá trình lắp ráp tự động (Assembly Automation): Đẩy linh kiện vào vị trí lắp ráp, kích hoạt chốt khóa và cơ cấu định vị trong các trạm lắp ráp mật độ cao. Kích thước nhỏ gọn của SCPD3 bore φ6 cho phép bố trí nhiều trạm lắp ráp trong một không gian nhỏ mà không thể thực hiện với xi lanh tiêu chuẩn.

Kiểm tra và xử lý linh kiện (Inspection & Handling): Cơ cấu nâng hạ đầu kiểm tra, cơ cấu kẹp định vị board mạch điện tử và cơ cấu đẩy tray linh kiện SMD trong thiết bị kiểm tra AOI và ICT.

Sản xuất và đóng gói túi (Bag Making & Packaging): Kích hoạt cơ cấu cắt, kích hoạt dao dán nhiệt và cơ cấu cấp túi trong máy đóng gói dạng túi đứng và túi nằm. Hành trình ngắn 5-30mm và tốc độ phản hồi nhanh của SCPD3 phù hợp với nhịp độ cao của dây chuyền đóng gói hiện đại.

Phân loại sản phẩm (Sorting Applications): Làm cơ cấu lật (diverter) và cơ cấu đẩy phân loại trên băng tải. Bore nhỏ tiết kiệm lực khí nén, giảm chi phí vận hành trên các hệ thống phân loại có nhiều điểm phân nhánh.

Kích hoạt đồ gá và thiết bị (Jig & Fixture Actuation): Khóa và mở đồ gá, kích hoạt chốt định vị và cơ cấu kẹp trong đồ gá hàn, đồ gá khoan và đồ gá kiểm tra. SCPS3 tác động đơn đặc biệt hữu ích cho các cơ cấu kẹp yêu cầu mặc định ở trạng thái kẹp khi mất khí.

Thiết bị y tế và dụng cụ phòng thí nghiệm: SCPS bore φ2.5mm và φ4mm là lựa chọn gần như không có đối thủ cạnh tranh cho các ứng dụng cần lực cực nhỏ trong thiết bị phân tích, máy ly tâm và dụng cụ y tế bàn tay.

Máy móc in ấn và gia công tấm: Cơ cấu nâng hạ đầu in, cơ cấu cấp tờ và cơ cấu kẹp tấm trong máy in ấn, máy cắt laser và máy CNC nhỏ.

Thiết bị bán dẫn và điện tử: Cơ cấu nâng wafer, cơ cấu mở nắp cassette và cơ cấu định vị trong thiết bị sản xuất và kiểm tra bán dẫn yêu cầu cleanroom – bore nhỏ giúp giảm thiểu lượng khí thải vào môi trường phòng sạch.

Ưu điểm nổi bật của CKD SCP3 Series

Nhỏ gọn và nhẹ nhất trong dòng xi lanh đa dụng CKD: Thân hình trụ tròn mảnh tối ưu hóa tỷ lệ lực đẩy trên diện tích lắp đặt – lắp được vào những vị trí mà không có xi lanh thông thường nào tiếp cận được.

Bore siêu nhỏ đến φ2.5mm (SCPS): Đáp ứng nhu cầu lực cực nhỏ trong thiết bị y tế, quang học và điện tử siêu compact mà hầu như không có model cạnh tranh trực tiếp trên thị trường.

Tương thích thay thế dòng SCP*2 cũ: Kỹ sư bảo trì không cần vẽ lại bản thiết kế hay gia công lại vị trí lắp đặt – thay thế trực tiếp 1:1 tiết kiệm thời gian và chi phí bảo trì đáng kể.

Tương thích công tắc T Series siêu nhỏ: Giảm chiều cao cụm công tắc + xi lanh xuống một nửa so với dùng công tắc tiêu chuẩn – quan trọng cho các thiết kế máy móc yêu cầu chiều cao tổng thể tối thiểu.

Dải áp suất rộng 0.1 đến 1.0 MPa: Áp suất tối thiểu chỉ 0.1 MPa (bore φ10, φ16mm) cho phép vận hành ở áp suất thấp, tiết kiệm năng lượng khí nén trong các ứng dụng chỉ cần lực nhỏ.

Nhiều biến thể đặc biệt cho mọi nhu cầu: Từ chịu nhiệt cao, tốc độ siêu chậm, chống xoay, đến tích hợp van và tích hợp điều chỉnh tốc độ – một dòng xi lanh đáp ứng đa dạng yêu cầu kỹ thuật mà không cần chuyển sang dòng sản phẩm khác.

Không bắt buộc bôi trơn: Seal đặc biệt cho phép vận hành không dầu (oil-free) trong môi trường yêu cầu sạch – phù hợp cho ngành thực phẩm, dược phẩm và bán dẫn.

Thương hiệu CKD uy tín từ Nhật Bản: CKD Corporation được thành lập năm 1943, là một trong những nhà sản xuất thiết bị khí nén và tự động hóa hàng đầu Nhật Bản – sản phẩm được tin dùng tại hàng nghìn nhà máy sản xuất tại Việt Nam và toàn khu vực châu Á.

Hướng dẫn chọn model phù hợp

Khi lựa chọn model trong dòng SCP3 Series, cần xác định bốn yếu tố chính:

Kiểu tác động: Cần kiểm soát cả hai chiều (vào/ra) → SCPD3 (Double Acting). Chỉ cần một chiều chủ động, chiều còn lại tự hồi về → SCPS3 (đẩy ra khi có khí) hoặc SCPH3 (kéo vào khi có khí).

Bore size: Tính lực cần thiết từ công thức F = P × A (P là áp suất MPa, A là diện tích piston cm²). Chọn bore nhỏ nhất đủ lực để tối ưu kích thước và tiêu thụ khí.

Hành trình: Chọn hành trình tiêu chuẩn gần nhất (bước 5mm) bằng hoặc lớn hơn hành trình thực tế yêu cầu.

Biến thể đặc biệt: Môi trường nhiệt cao → -T. Cần chống xoay → -M. Cần chuyển động siêu chậm → -F. Cần giảm chấn đầu hành trình → -C. Cần tích hợp van → -V.

Tại sao chọn mua CKD SCPD3/SCPS3/SCPH3 tại NTN Tech?

Công ty TNHH Kỹ Thuật NTN là đại lý phân phối chính hãng CKD Corporation uy tín tại TP. Hồ Chí Minh, cung cấp đầy đủ toàn bộ dòng sản phẩm CKD bao gồm xi lanh khí nén, van điện từ, bộ lọc khí và thiết bị tự động hóa CKD chính hãng.

Hàng chính hãng CKD – kiểm tra tồn kho và xuất hàng nhanh trong ngày.
Hỗ trợ tư vấn kỹ thuật miễn phí – tư vấn chọn đúng model (SCPD3/SCPS3/SCPH3), đúng bore, đúng hành trình và đúng biến thể phù hợp ứng dụng.
Hỗ trợ tra cứu tương thích thay thế từ dòng SCP*2 cũ sang SCP3 mới theo yêu cầu.
Download catalog PDF CKD SCP3 Series đầy đủ tại trang sản phẩm.
Báo giá cạnh tranh, chiết khấu hấp dẫn theo số lượng và dự án.
Giao hàng toàn quốc, hỗ trợ kỹ thuật sau bán hàng tận tình.

Liên hệ đặt hàng và báo giá CKD SCPS/SCPD3/SCPS3/SCPH3

Để được tư vấn chi tiết và báo giá tốt nhất cho xi lanh hình bút chì CKD Pencil Shaped Cylinder Series SCP3 – bao gồm SCPS (φ2.5, φ4mm), SCPD3, SCPS3 và SCPH3 (φ6, φ10, φ16mm) với toàn bộ hành trình và biến thể đặc biệt – vui lòng liên hệ NTN Tech qua:
